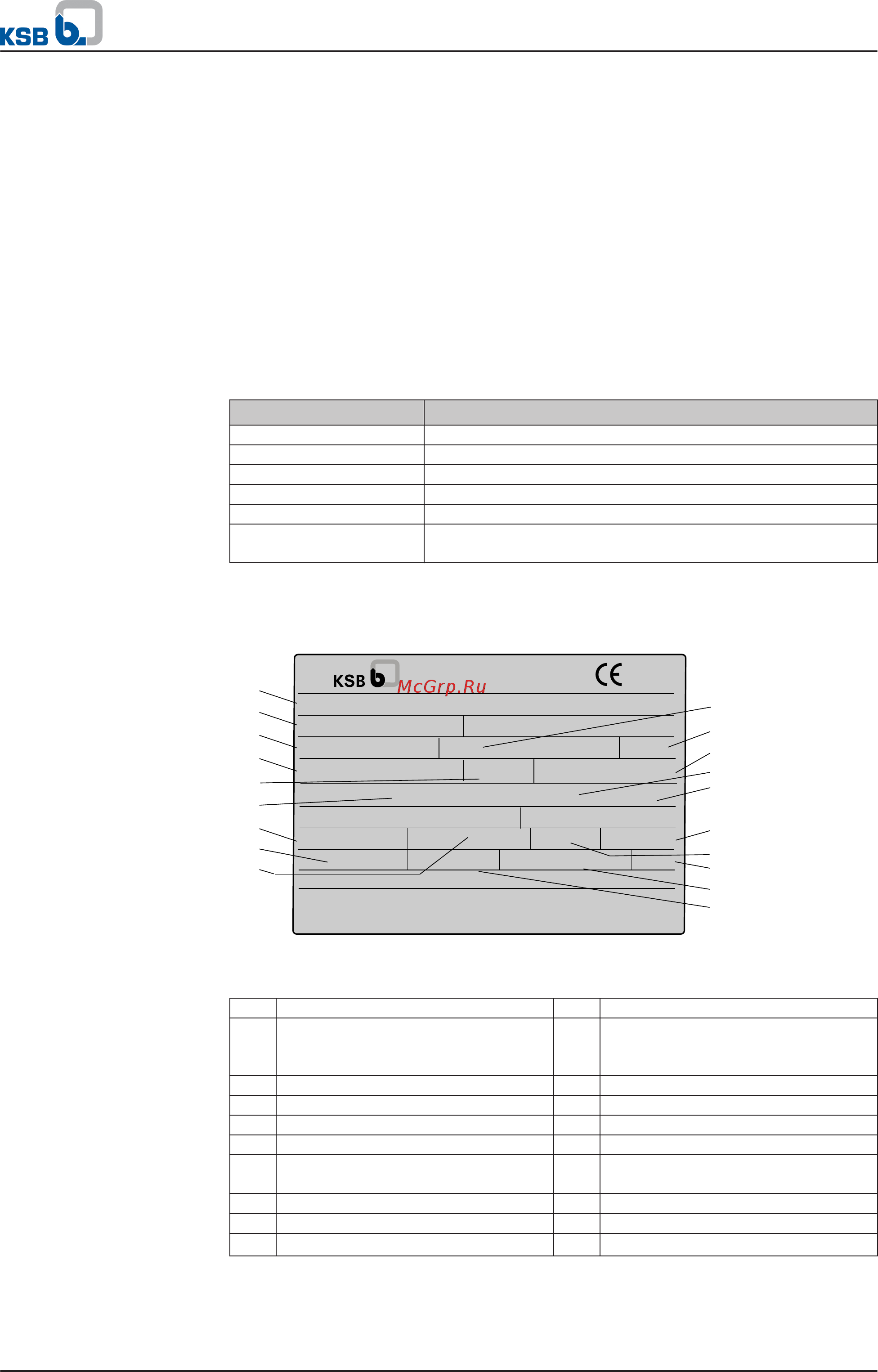

![KSB Ama-Porter 500 ND (39018538) [15/56] Заводская табличка](/views2/1578950/page15/bgf.png)
4 Описание насоса/насосного агрегата
4.1 Общее описание
Погружной электронасос для перекачивания бытовых стоков, сырой воды и
содержащих фекалии стоков в повторно-кратковременном режиме. Без
взрывозащиты и с нормальной функцией всасывания,
В странах, где предписывается наличие взрывозащиты при транспортировке
содержащих фекалии стоков, использование насоса Ama-Porter недопустимо.
4.2 Условное обозначение
Пример: Ama-Porter S B 5 45 SE
Таблица 5: Пояснения к условному обозначению
Обозначение Значение
Ama-Porter Типоряд
S Тип рабочего колеса, например S = режущее колесо
B С распределительной коробкой
5 Ряд насосов, напр., 5 = DN50
45 Размер рабочего колеса, напр., 45 = рабочее колесо S
SE Версия двигателя, напр., SE = однофазный с
регулированием
4.3 Заводская табличка
TYPE
No.
Q
P
2
KSB SAS
F-59320 Sequedin
Mat. No: 39023373
TEMP. MAX.
WARNUNG - NICHT UNTER SPANNUNG ÖFFNEN
WARNING - DO NOT OPEN WHEN ENERGIZED
AVERTISSEMENT - NE PAS OUVRIR SOUS TENSION
°C
kg
H
Motor
IP 68
SUBM. MAX. 5 m
CLASS F
1~
M.-No.
kW
V
Hz cos φ
min
-1
A
I
A
/I
N
S1
Ama-Porter 503 SE-1
Made in France
39017102
0,30 8 l/s
16 4 m
40
22
2011
S1114
1,1
2720
8,2
2,25
0,97
220-240
50
1
2
3
4
6
5
7
8
9
10
11
12
14
15
13
16
17
18
19
Рис. 2: Пример заводской таблички
1 Наименование 2 Номер заказа KSB
3 Производительность 4 Максимальная температура
перекачиваемой жидкости и
окружающей среды
5 Общая масса 6 Класс защиты
7 Расчетная мощность 8 Расчетная частота вращения
9 Расчетное напряжение 10 Напор
11 Серийный номер 12 Год выпуска
13 Максимальная глубина
погружения
14 Класс нагревостойкости изоляции
обмотки
15 Коэффициент мощности 16 Расчетная частота
17 Режим работы 18 Кратность пускового тока
19 Расчетный ток
4 Описание насоса/насосного агрегата
Ama-Porter
15 из 56
