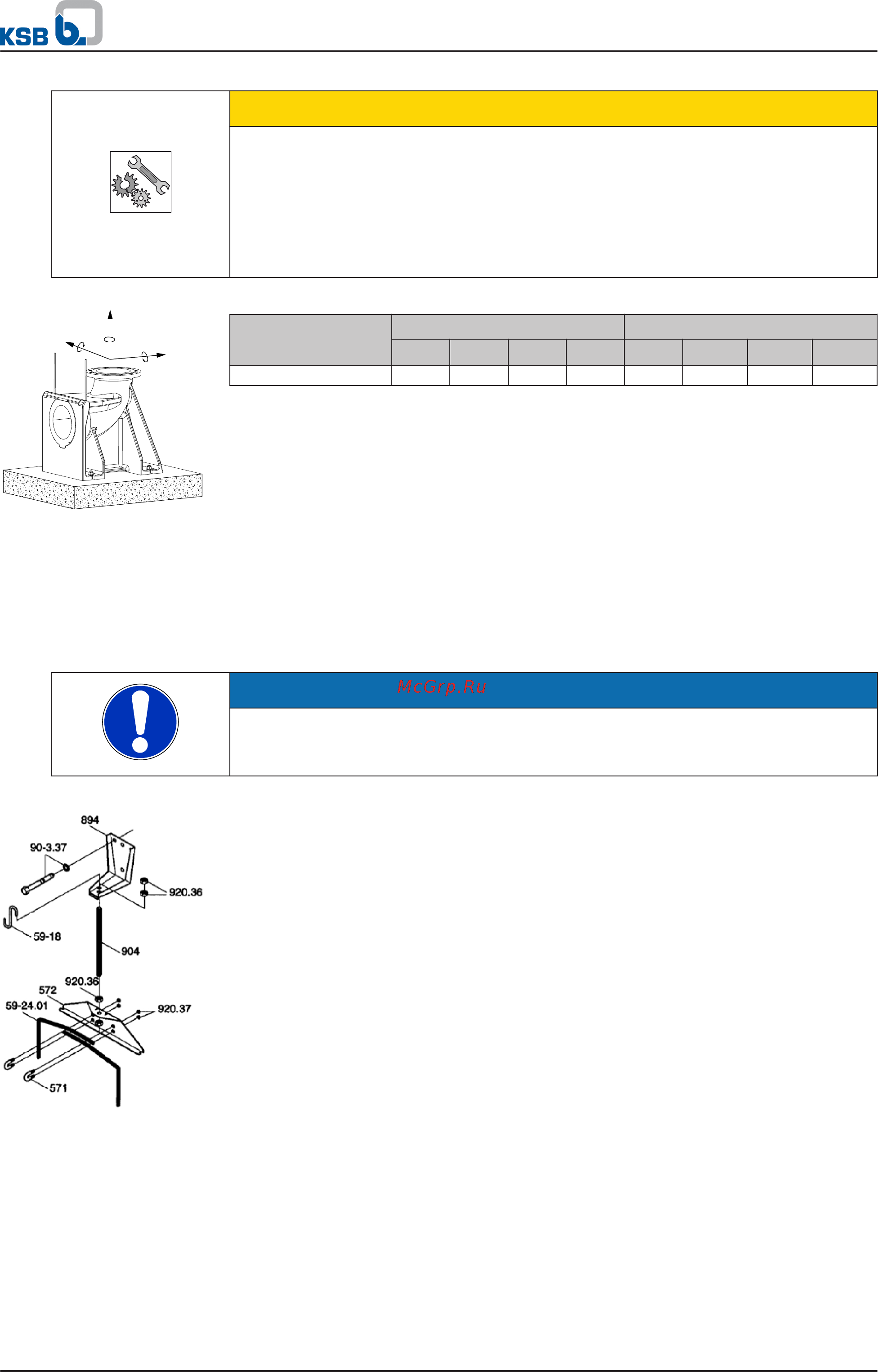

KSB Ama-Porter 601 ND (39018546) [22/56] Монтаж тросовой направляющей
![KSB Ama-Porter 601 ND (39018546) [22/56] Монтаж тросовой направляющей](/views2/1578950/page22/bg16.png)
ВНИМАНИЕ
Критическая частота вращения
Повышенные колебания!
Повреждения торцевых уплотнений и подшипников!
▷ В длинный нагнетательный трубопровод необходимо установить обратный
клапан, чтобы избежать повышенного обратного вращения после выключения.
При выборе места для установки обратного клапана необходимо принять во
внимание фактор вентиляции.
Таблица 8: Допустимые значения нагрузки на фланец
Диаметр фланца Силы [Н] Моменты [Нм]
F
y
F
z
F
x
∑F M
y
M
z
M
x
∑M
50-65 1350 1650 1500 2600 1000 1150 1400 2050
5.3.1.3 Монтаж тросовой направляющей
Насосный агрегат по двум параллельным, туго натянутым тросам из нержавеющей
стали опускается в шахту или резервуар и самостоятельно входит в сцепление с
фланцем с опорной лапой, который закреплен на основании.
УКАЗАНИЕ
Если особенности здания / прокладки трубопровода делают необходимым
диагональное подвешивание направляющего троса, в целях безопасности
подвешивания запрещается превышать угол в 5°.
Крепление кронштейна
1. Закрепить кронштейн 894 стальными дюбелями 90-3.37 на краю отверстия
шахты и затянуть с моментом затяжки 10 Нм.
2. Ввести скобу 571 в отверстия стяжного хомута 572 и зафиксировать гайками
920.37.
3. Установить шпильку 904 с резьбой по всей длине вместе с предварительно
смонтированным зажимным приспособлением на кронштейн с помощью гайки
920.36.
Гайку 920.36 не следует отворачивать слишком сильно, так как необходимо
оставить достаточную длину для перемещения при последующем натяжении
направляющего троса.
F
x
F
z
F
y
M
y
M
z
M
x
Рис. 6: Допустимые
значения нагрузки на
фланец
Рис. 7: Монтаж
кронштейна
5 Установка / Монтаж
22 из 56
