▪ Перед окончательной установкой торцового уплотнения следует смочить
поверхности скольжения маслом.
▪ Для более простого монтажа сильфонных и торцовых уплотнений смочите
внутреннюю поверхность сильфона мыльной водой (не маслом).
✓ Вал 210, уплотнительное кольцо вала 420, подшипник качения 321.01/02 и
направляющая пластина 17-5 установлены в подшипниковом кронштейне 330
надлежащим образом.
1. Надлежащим образом установить неподвижную часть торцового уплотнения
433.02 в подшипниковый кронштейн 330.
2. Осторожно сдвинуть уплотнительное кольцо по валу, до установки на
стационарном кольце. Использовать для этих целей монтажный инструмент
969 (комплект запасных частей).
3. Вставить прокладку круглого сечения 412.03 в подшипниковый кронштейн 330.
4. Залить масло.
5. Надеть на вал 210 вращающуюся часть торцового уплотнения 433.02.
7.5.2.2 Монтаж рабочего колеса
7.5.2.2.1 Установка рабочего колеса S с режущим устройством
УКАЗАНИЕ
При монтаже корпуса подшипника с коническим гнездом избегать повреждения
конического гнезда рабочего колеса и вала. Консистентная смазка не требуется.
1. Установить рабочее колесо 230 на конец вала.
2. Вставить просечной штифт 561 в рабочее колесо 230.
3. Установить вставки рабочего колеса 23-7 на центрирующий элемент.
4. Вставить винт рабочего колеса 914.04 и затянуть его с моментом 30 Нм.
5. Установить кольцо 500 вместе с винтами 914.06 в крышку со стороны всаса.
ВНИМАНИЕ
Ненадлежащий монтаж
Неправильно отрегулирован размер зазора!
▷ Притянуть роторный блок до упора к крышке со стороны всаса и удерживать
это положение до тех пор, пока измеряются размеры x и y.

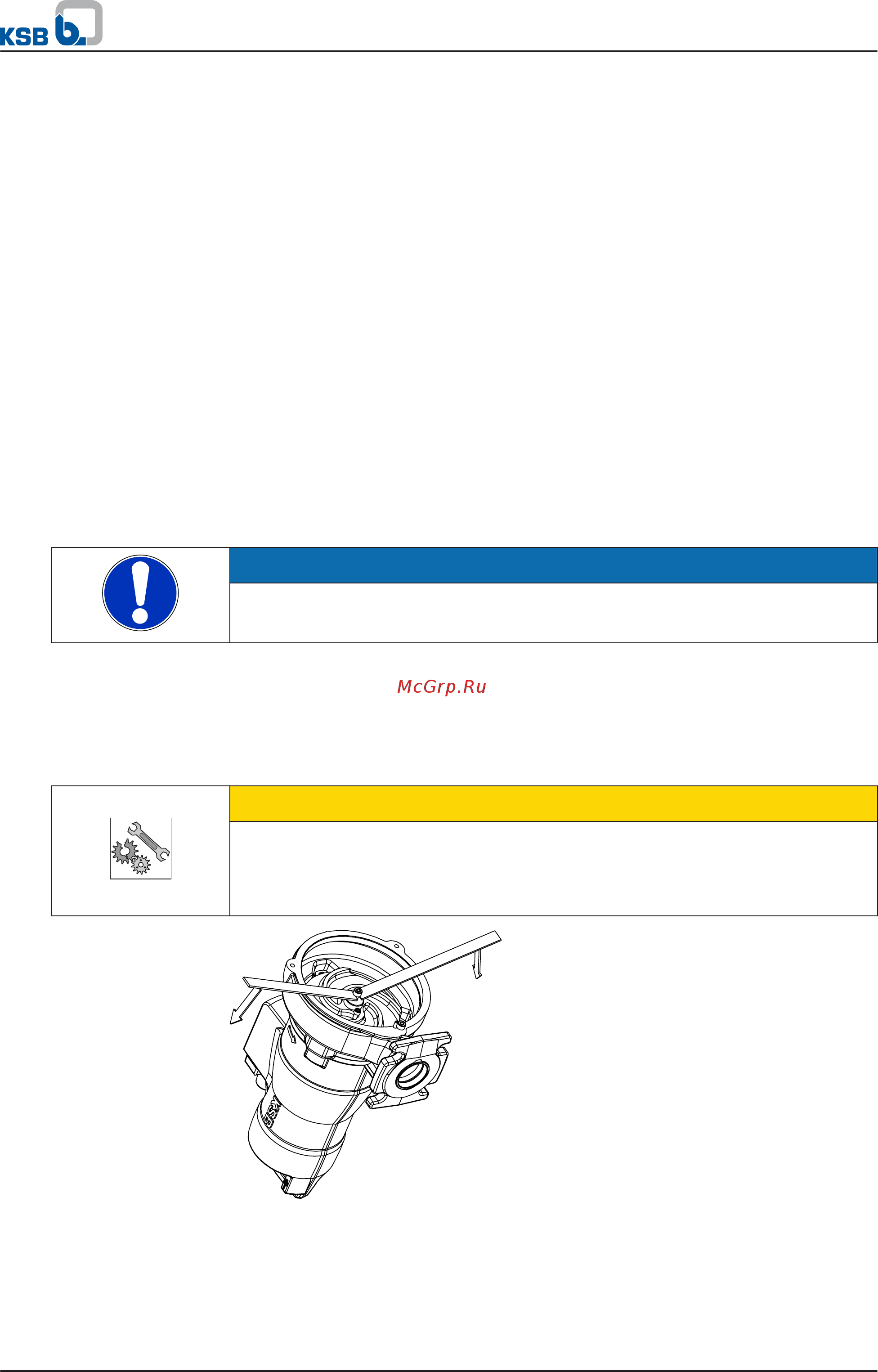

Рис. 20: Притянуть роторный блок к крышке со стороны всаса
6. Притянуть роторный блок к крышке со стороны всаса до упора.
7 Техническое обслуживание/осмотр
42 из 56
