9 Прилагаемая документация
9.1 Разрезы насосов со спецификациями деталей
Ama-Porter F
837
1
~
914.02
410
914.03
162
412.15
330
433.02
230
100
412.10
818
81--59
834
914.01
932
321.02
421
321.01
970
2539:109

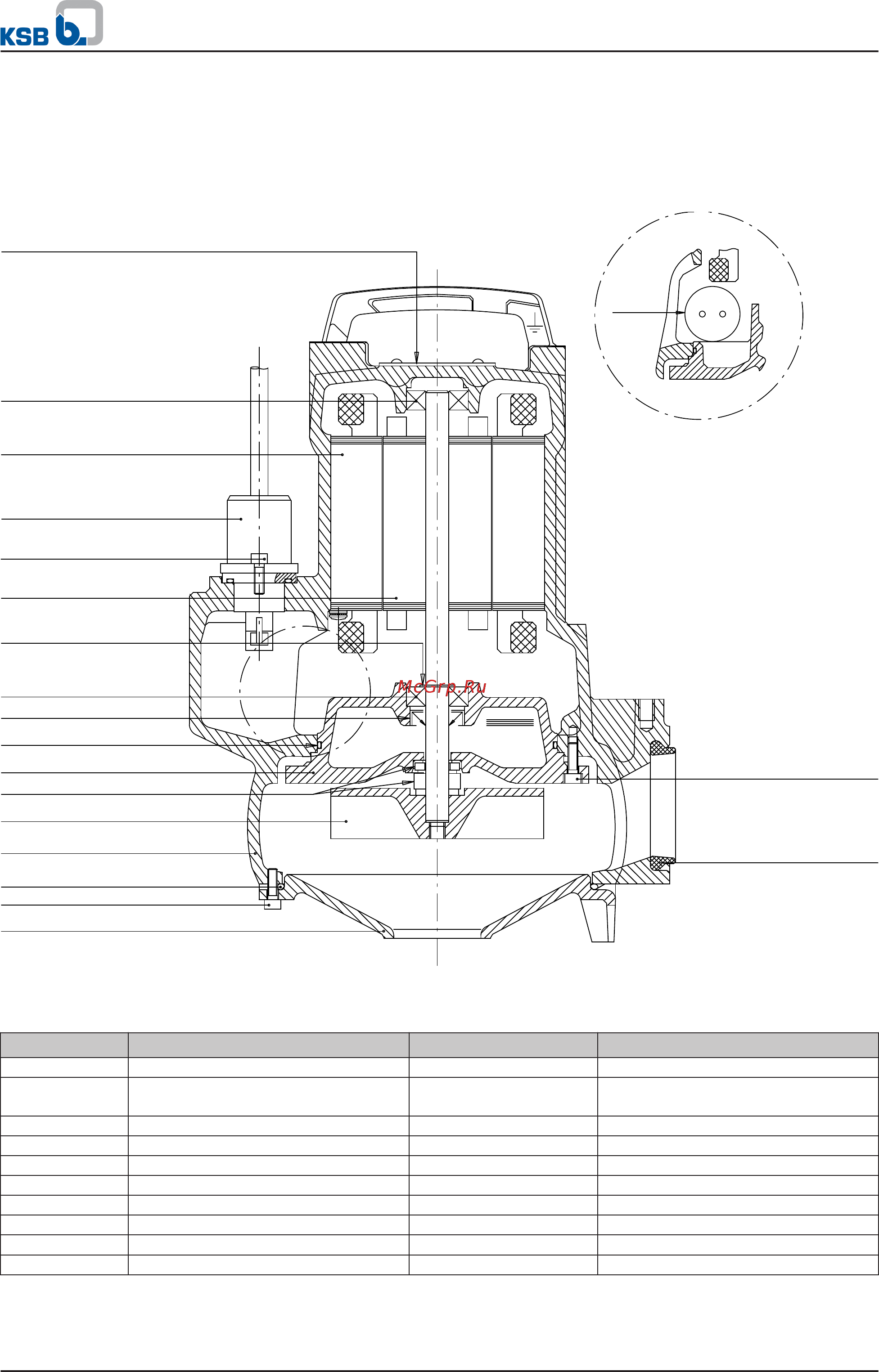

Рис. 22: Разрез насоса Ama-Porter F
Таблица 20: Спецификация деталей
Номер детали Наименование детали Номер детали Наименование детали
100 Корпус 500 Кольцо
162 Крышка со стороны всаса 561 Цилиндрический просечной штифт
с головкой / просечной штифт
23-7 Корпус рабочего колеса 81-59 Статор
230 Рабочее колесо 818 Ротор
321.01/.02 Радиальный шарикоподшипник 834 Кабельный ввод
330 Подшипниковый кронштейн 837 Конденсатор
410 Профильное уплотнение 904 Резьбовой штифт
412.15 Кольцо круглого сечения 914.01/.02/.03/.04/.07 Винт с внутренним шестигранником
421 Радиальное уплотнение 932 Стопорное кольцо
433.02 торцовое уплотнение 970 Табличка
9 Прилагаемая документация
46 из 56
