KSB Ama-Porter 601 ND (39018546) [43/56] Ama porter
![KSB Ama-Porter 500 ND (39017191) [43/56] Ama porter](/views2/1578950/page43/bg2b.png)
2539:108
914.06
914.03
162
230
914.04 23-7 561 500 904

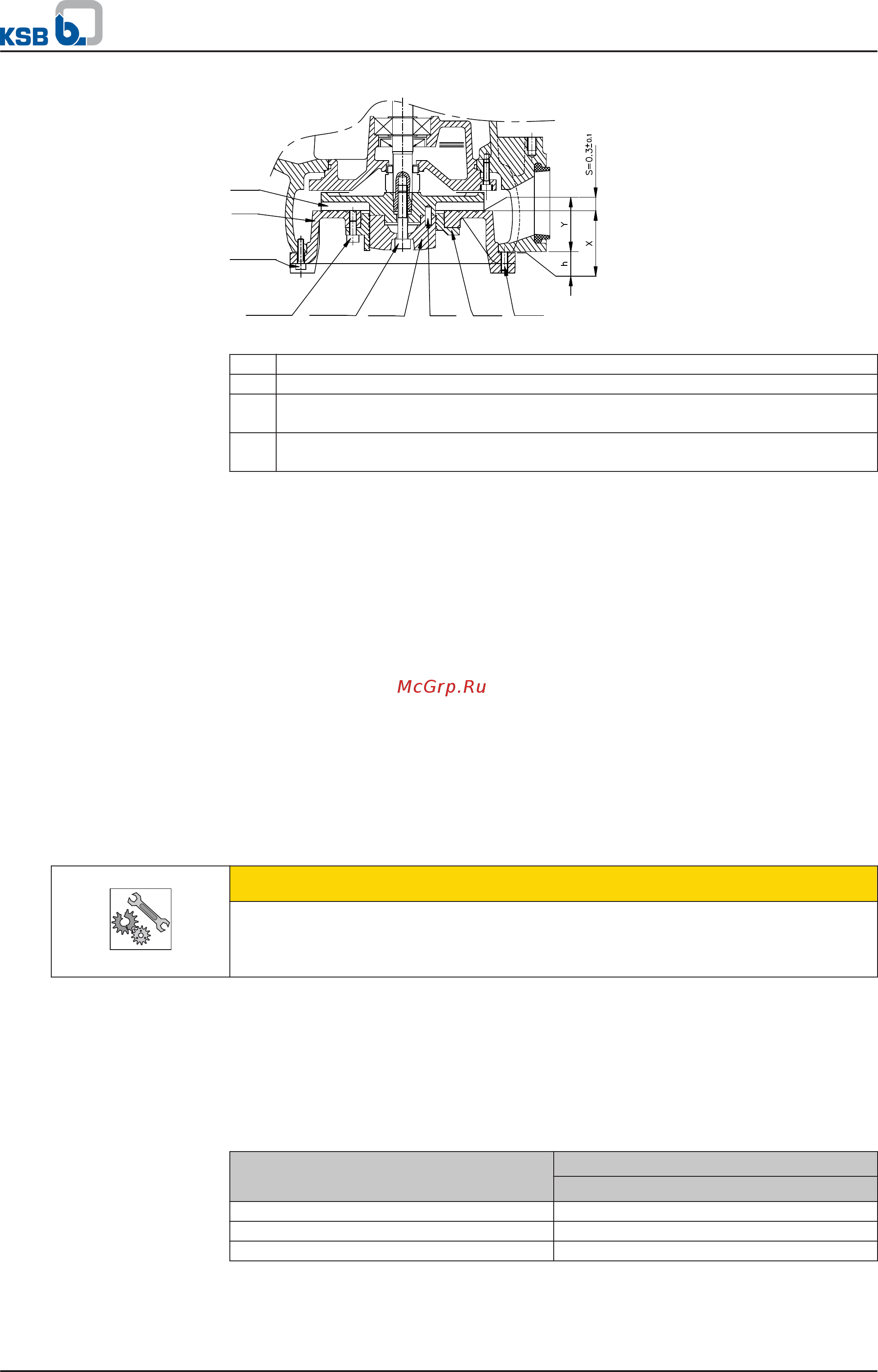

Рис. 21: Отрегулировать рабочее колесо S
h Измерить расстояние между корпусом насоса и крышкой со стороны всаса.
s Зазор между крышкой со стороны всаса и лопастями рабочего колеса
x Расстояние между верхней частью крышки со стороны всаса и отверстиями
для крепления крышки со стороны всаса.
y Расстояние между нижней частью корпуса насоса и лопастями рабочего
колеса
7. Замерить размер х на крышке со стороны всаса.
Размер х - это расстояние между верхней частью крышки со стороны всаса и
отверстиями для крепления крышки со стороны всаса.
8. Замерить расстояние y между корпусом насоса и лопастями рабочего колеса.
Размер y это расстояние между нижней частью корпуса насоса и лопастями
рабочего колеса.
9. Отрегулировать размер h (h = x + s - y) винтами 904.
При этом s (0,3 +- 0,1) размер зазора между крышкой со стороны всаса и
лопастями рабочего колеса.
10. Затянуть крышку со стороны всаса винтами 914.03.
11. Проверить легкость хода рабочего колеса, повернув его корпус.
Крышка со стороны всаса не должна соприкасаться с рабочим колесом.
7.5.2.2.2
Установка рабочего колеса типа F
Смазать резьбу на конце вала и отверстие рабочего колеса F 230 с помощью Loctite
243 (или аналога) и затянуть рабочее колесо винтами, используя момент затяжки 2,5
Нм.
ВНИМАНИЕ
Ненадлежащий монтаж
Повреждение вала!
▷ Перед повторным запуском насоса в эксплуатацию выждать не менее 2 часов.
7.5.3 Проверка двигателя/электрического подключения
После монтажа выполнить шаги (⇨ Глава 7.2.1 Страница 36) .
7.6 Моменты затяжки
Таблица 16: Моменты затяжки
Резьба Момент затяжки
[Нм]
M5 2,5
M6 7
M8 30
7 Техническое обслуживание/осмотр
Ama-Porter
43 из 56
