Установка направляющего троса
1. Приподнять скобу 571 и уложить конец троса.
2. Обвести трос 59-24.01 вокруг фланцевого колена с лапой 72-1, потянуть в
направлении стяжного хомута 572 и установить в скобу 571.
3. Рукой натянуть трос 59-24.01 и зафиксировать шестигранными гайками 920.37.
4. Повернуть прилегающую к кронштейну шестигранную гайку (гайки) 920.36,
чтобы туго натянуть трос.
Необходимо принять к сведению данные, приведенные в таблице "Сила
натяжения направляющего троса".
5. Затем законтрить второй шестигранной гайкой.
6. Свободный конец троса, выступающий из стяжного хомута 572, можно
свернуть в кольцо или обрезать.
После обрезания обернуть концы троса во избежание расплетания.
7. Подвесить к кронштейну 894 крюк 59-18 для крепления подъемной цепи /
подъемного троса.
Таблица 9: Сила натяжения несущего троса
Размер насоса Момент затяжки
M
A
[Нм]
Сила натяжения троса
P [Н]
DN 50 7 3000
DN 65 9 4000
5.3.1.4 Монтаж штанговой направляющей (1 или 2 направляющие трубы)
Насосный агрегат по двум вертикально расположенным направляющим трубам
опускается в шахту или резервуар и самостоятельно входит в сцепление с опорным
фланцевым коленом, которое закреплено на основании.
УКАЗАНИЕ
Направляющие трубы не входят в комплект поставки.
Исполнение направляющих труб по материалу следует выбирать в зависимости от
перекачиваемой среды или в соответствии с указаниями эксплуатирующей
организации.
Направляющие трубы должны иметь следующие размеры:
Таблица 10: Размеры направляющих труб
Размер насоса Наружный диаметр
[мм]
Толщина стенки [мм]
4)
минимум максимум
DN 50 33,7 2 3,8
DN 65 33,7 2 3,8
Крепление кронштейна
1. Закрепить кронштейн 894 стальными дюбелями 90-3.37 на краю отверстия
шахты и затянуть с моментом затяжки 10 Нм.
Размещать дюбели в соответствии со схемой расположения отверстий для
дюбелей. (см. габаритный чертеж)

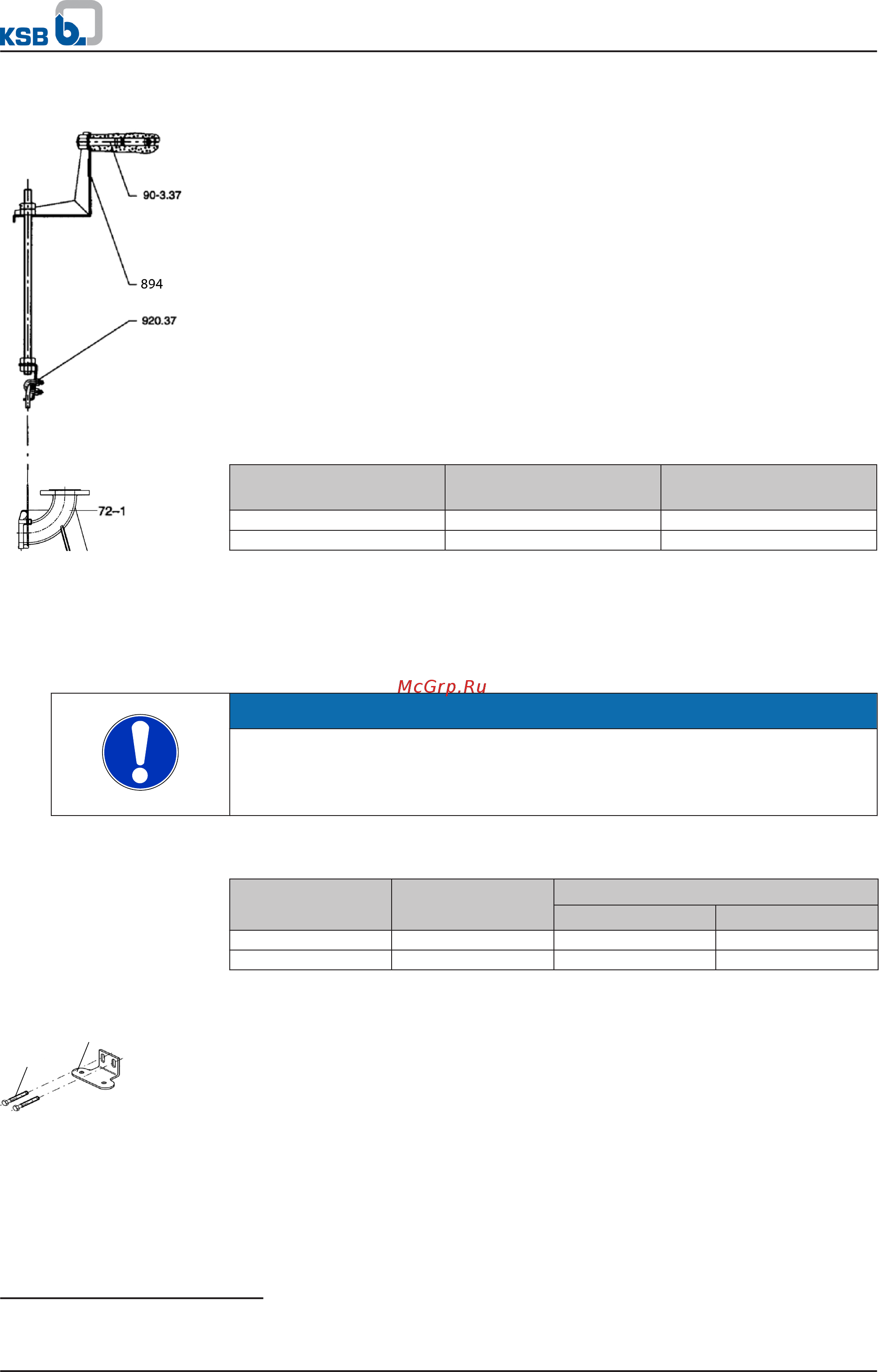

Рис. 8: Установка
направляющего троса
90-3.37
894
Рис. 9: Крепление
кронштейна
4)
Толщина стенки [мм] в соответствии с DIN 2440/2442/2462 или равноценными нормами
5 Установка / Монтаж
Ama-Porter
23 из 56
