5.3.1.5 Монтаж направляющего хомута
1. Концы направляющего хомута 571 ввести в отверстия на фланцевом колене
72.1.
2. Закрепить фланцевое колено 2 дюбелями 90-3.38 на дне шахты. (⇨ Глава
5.3.1.1 Страница 20)
5.3.1.6 Подготовка насосного агрегата
Установка крепеж-захвата при тросовых направляющих, 1 штанговой направляющей
и хомуте.
1. Крепеж-захват 732 зафиксировать винтом 914.05 и шайбой 550.35 на напорном
фланце, момент затяжки — 17 Нм (см. рисунок рядом).
Установка крепеж-захвата при наличии 2 штанговых направляющих
1. Крепеж-захват 732 зафиксировать винтом 920 и шайбой 550 на напорном
фланце, момент затяжки — 70 Нм (см. рисунок рядом).
2. Уложить профильное уплотнение 410 в паз крепеж-захвата.
В смонтированном состоянии агрегата это уплотнение обеспечит изоляцию
опорного фланцевого колена.
571
UG1274642
72.1
90-3.38

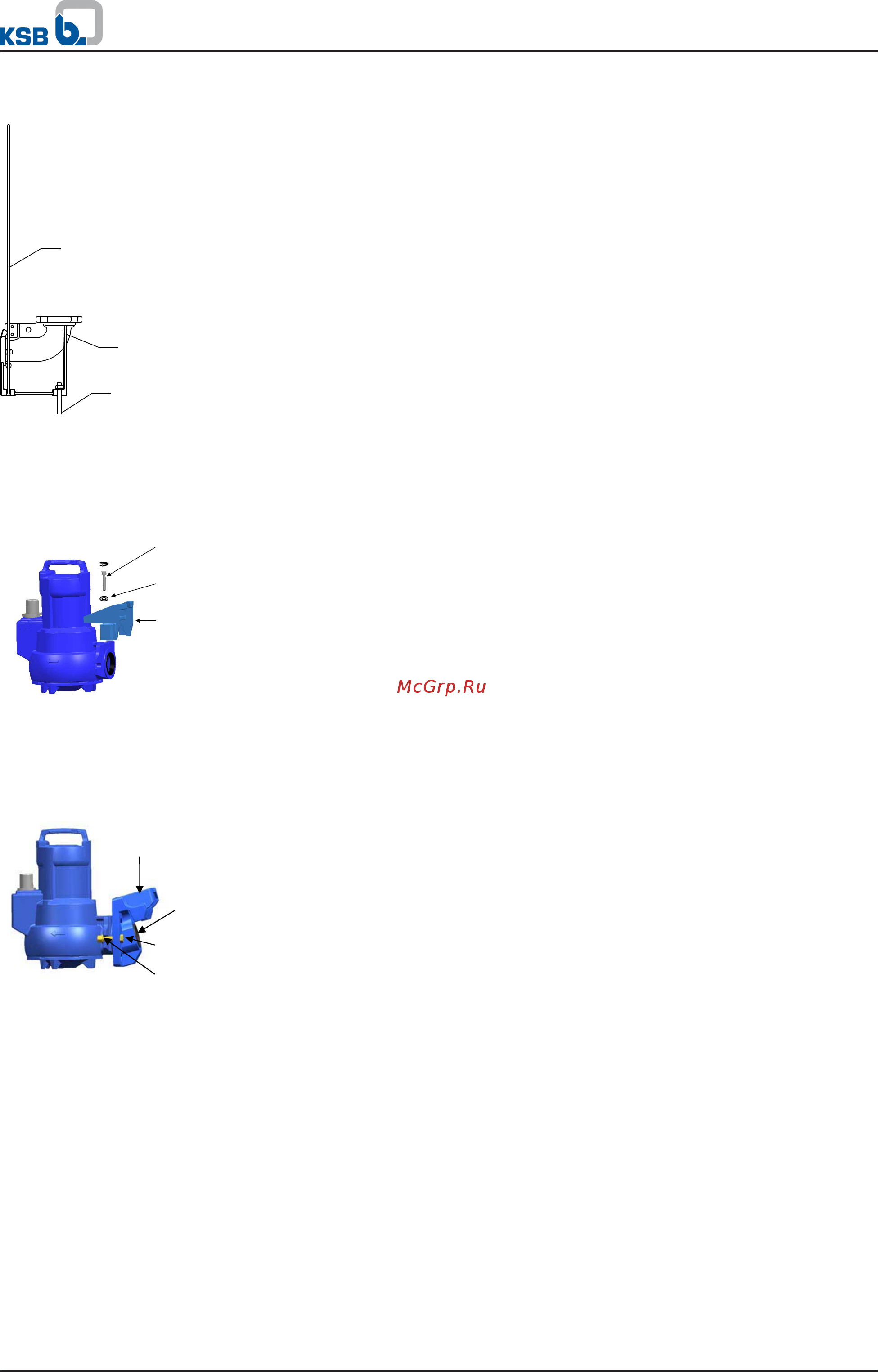

Рис. 12: Монтаж
направляющего хомута
17 Nm
914.05
550.35
732
Рис. 13: Установка
крепеж-захвата при
тросовых направляющих,
1 штанговой
направляющей и хомуте.
732
920
550
410
Рис. 14: Установка
крепеж-захвата при
наличии 2 штанговых
направляющих
5 Установка / Монтаж
Ama-Porter
25 из 56
