Монтаж направляющих труб (2-штанговая направляющая)
ВНИМАНИЕ
Ненадлежащий монтаж направляющих труб
Повреждение 2-штанговой направляющей!
▷ Направляющие трубы должны быть выровнены по вертикали.
УКАЗАНИЕ
Если глубина монтажа превышает 6 м, в комплект поставки могут входить
кронштейны для крепления центральной части направляющих труб. Кронштейны
одновременно выполняют функцию распорных элементов между двумя
направляющими трубами.
1. Установить адаптер 82.5 на опорное фланцевое колено 72.1 и зафиксировать
его винтами 914.2, шайбами 550.02 и гайками 920.02.
2. Установить трубы 710 на конусообразные выступы на адаптере 82.5 и
выровнять по вертикали.
3. Отметить длину труб 710 (до нижней границы кронштейнов), соблюдая
диапазон регулирования продольных отверстий в консоли 894.
4. Обрезать трубы 710 под прямым углом к оси трубы и зачистить изнутри и
снаружи.
5. Вставить кронштейн 894 вместе с зажимами 81.51 в направляющие трубы 710
таким образом, чтобы кронштейн плотно прилегал к концам труб.
6. Затянуть гайки 920.01.
Зажимы при этом растягиваются и фиксируются на внутренней поверхности
трубы.
7. Законтрить гайку 920.01 второй гайкой.
Монтаж направляющих труб (1-штанговая направляющая)
1. Установить трубу 710 на отверстие опорного фланцевого колена 72.1 и
выровнять по вертикали.
2. Отметить длину трубы 710 (до нижней границы кронштейнов), соблюдая
диапазон регулирования продольных отверстий в консоли 894.
3. Обрезать трубу 710 под прямым углом к оси трубы и зачистить изнутри и
снаружи.
4. Вставить кронштейн 894 в направляющую трубу 710 таким образом, чтобы
кронштейн плотно прилегал к концу трубы.
920.01
81.51
894
710
914.02
550.01
914.01
82.5
550.02
920.02

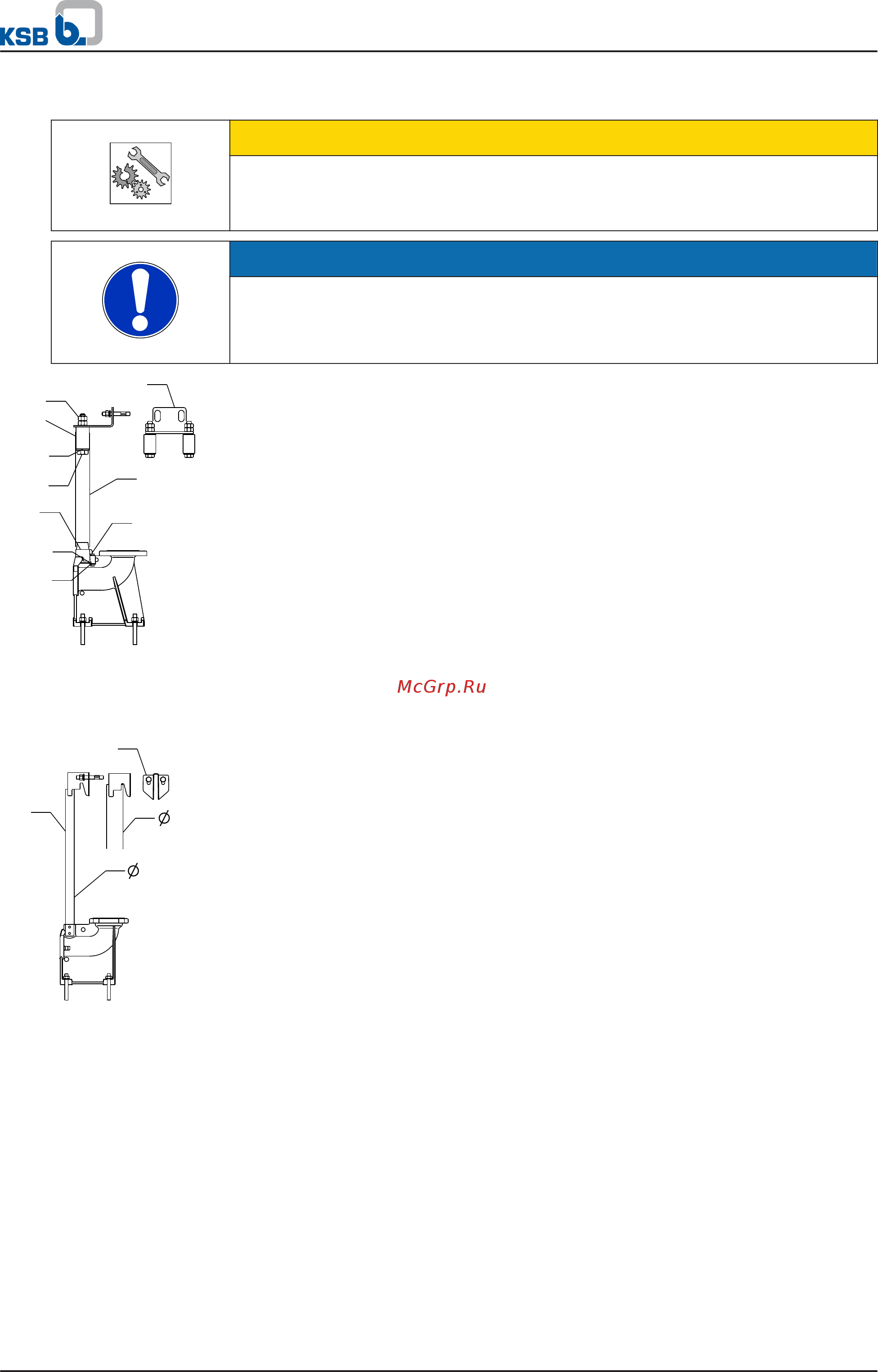

Рис. 10: Монтаж двух
направляющих труб
710
894
60.3
33.7
UG1273704
Рис. 11: Монтаж одной
направляющей трубы
5 Установка / Монтаж
24 из 56
