5.3.2 Переносная «мокрая» установка
Перед установкой насосного агрегата следует по мере необходимости выполнить
монтаж 3 опор, соединительного колена и соединительного элемента из комплекта
для переносной установки.
Монтаж опорных лап
1. Отвернуть болты 914.03.
2. Опорные лапы 182 вставить в отверстия на всасывающей крышке.
3. Снова затянуть винты 914.03 с учетом момента затяжки винтов.
Подвешивание цепи/подъемного троса
1. Подвесить цепь или подъемный трос к скобе со стороны напорного патрубка
насосного агрегата (см. рис. рядом и таблицу видов закрепления).
Присоединение трубопровода
DIN-соединение позволяет подключать как жесткий, так и гибкий трубопровод.
5.4 Электроподключение
5.4.1 Указания по планированию распределительного устройства
Для электрического подключения насосного агрегата следовать «Схемам
электрических подключений».
Насосный агрегат поставляется с присоединительной электропроводкой и
предусматривает прямое подключение.
Двигатели разрешается подключать к сетям низкого напряжения с расчетным
напряжением и колебаниями напряжения согласно EN 60038 или другим сетям или
источникам питания с колебаниями расчетного напряжения не более ±10 %.
5.4.1.1 Устройство защиты от перегрузки
1. Насосный агрегат защитить от перегрузки с помощью защитного устройства с
термической задержкой согласно IEC 60947 и действующим региональным
предписаниям.
2. Настроить устройство защиты от перегрузки на расчетный ток, указанный на
заводской табличке.
5.4.1.2 Контроль уровня
ВНИМАНИЕ
Падение уровня жидкости ниже минимального
Повреждение насосного агрегата в результате кавитации!
▷ Никогда не допускать падения жидкости ниже минимального уровня.
Для автоматической работы насосного агрегата в резервуаре необходимо
управление по уровню.
Соблюдать минимальный допустимый уровень перекачиваемой среды.

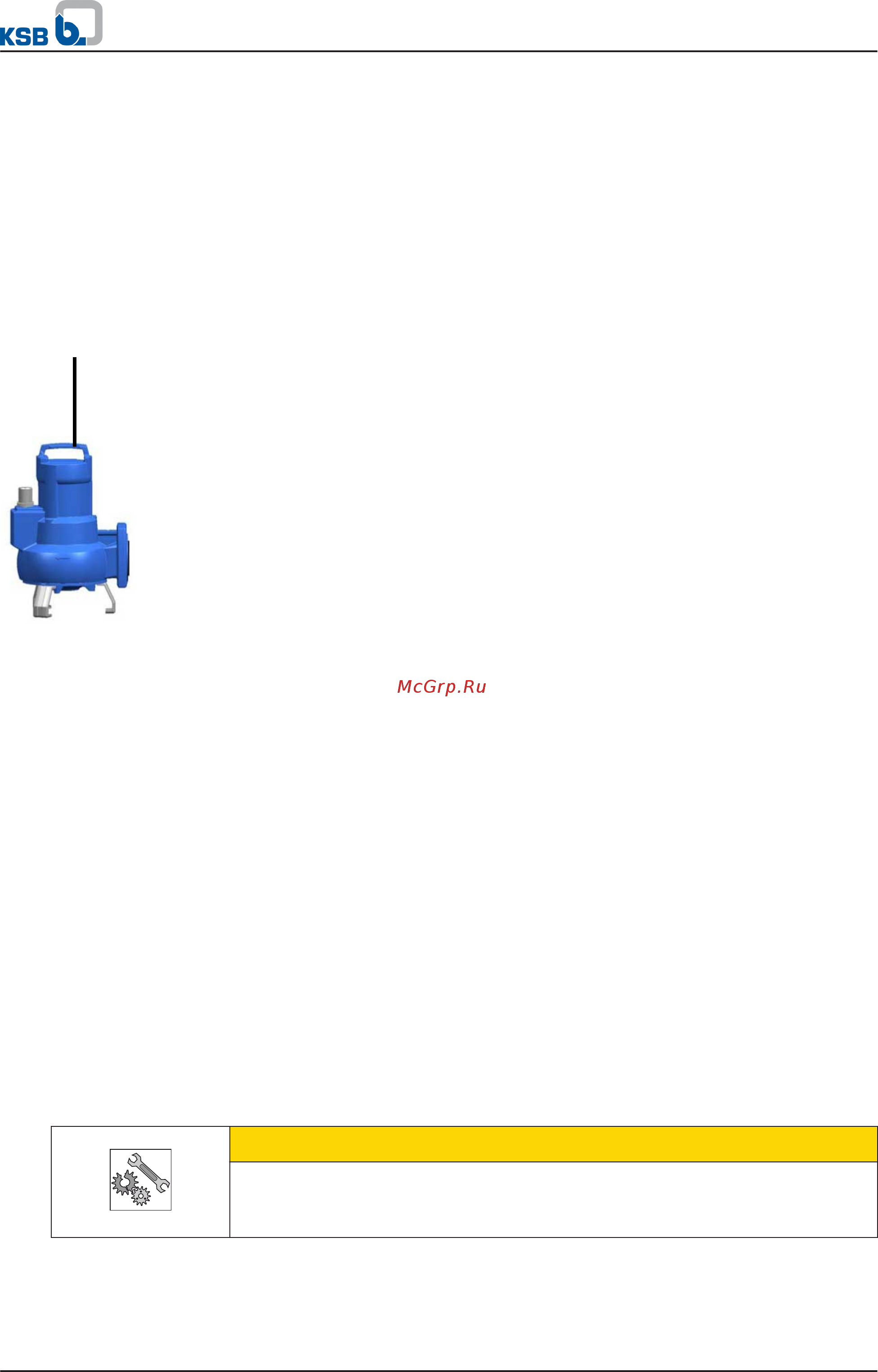

Рис. 15: Крепление цепи/
подъемного троса
5 Установка / Монтаж
Ama-Porter
27 из 56
