4.6 Конструкция и принцип работы
9
8
7
6
5 4
3
2
1

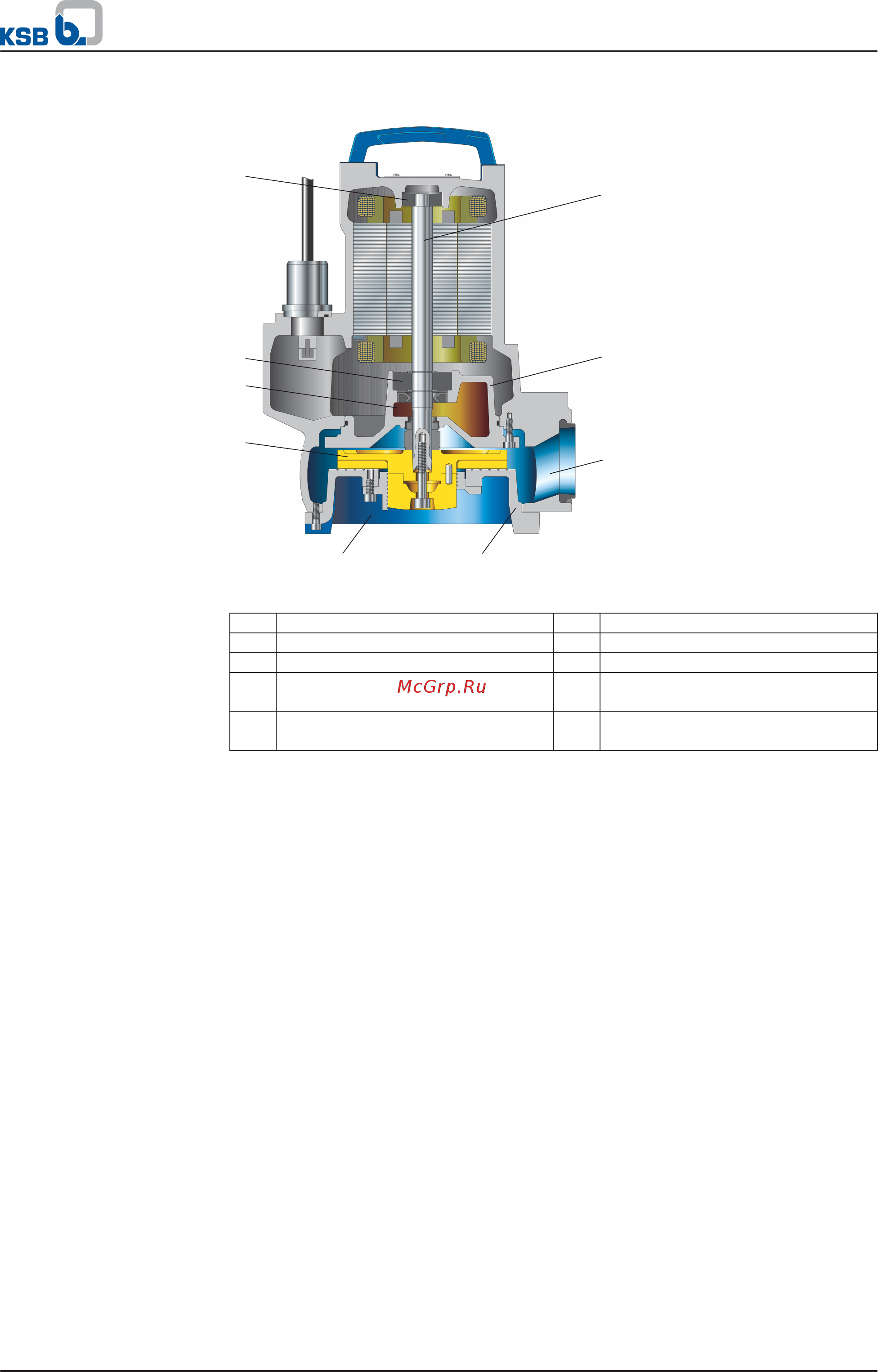

Рис. 3: Сечение
1
Вал 2 Подшипниковый кронштейн
3 Напорный патрубок 4 Крышка со стороны всаса
5 Всасывающий патрубок 6 Рабочее колесо
7 Уплотнение вала 8 Подшипник качения со стороны
насоса
9 Подшипник качения со стороны
электродвигателя
Насос выполнен с аксиальным входом и радиальным выходом потока. Проточная
часть закреплена на удлиненном валу двигателя. Вал вводится в общую
подшипниковую опору.
Перекачиваемая жидкость поступает через всасывающий патрубок (5) в насос в
осевом направлении, ускоряется вращающимся рабочим колесом (6) в
цилиндрический поток наружу. В контуре канала корпуса насоса кинетическая
энергия перекачиваемой жидкости превращается в энергию давления, и
перекачиваемая жидкость направляется в напорный патрубок (3), через который она
выходит из насоса. Проточная часть с обратной стороны рабочего колеса
ограничена крышкой корпуса, через которую проходит вал (1). Проход вала через
крышку изолирован от окружающей среды уплотнением вала (7). Вал установлен в
подшипниках качения (8 и 9), которые расположены на подшипниковом кронштейне
(2), соединенном с корпусом насоса и/или крышкой корпуса.
Для герметичности насос снабжен на стороне изделия не зависящим от
направления вращения торцовым уплотнением, а на стороне двигателя —
уплотнительным кольцом вала.
Камера со смазочной жидкостью между уплотнительным кольцом вала и торцовым
уплотнением служит для охлаждения и смазки.
4.7 Комплект поставки
В зависимости от конструкции в комплект поставки входят следующие компоненты:
Стационарная «мокрая» установка (тип установки S)
▪ Насосный агрегат в сборе с присоединительной электропроводкой
▪ Держатель с уплотнительным и крепежным материалом
▪ Подъемный строп/цепь
2)
▪ Кронштейн с крепежным материалом
Модель
Принцип действия
Уплотнение
4 Описание насоса/насосного агрегата
Ama-Porter
17 из 56
