Русский
11
Установка

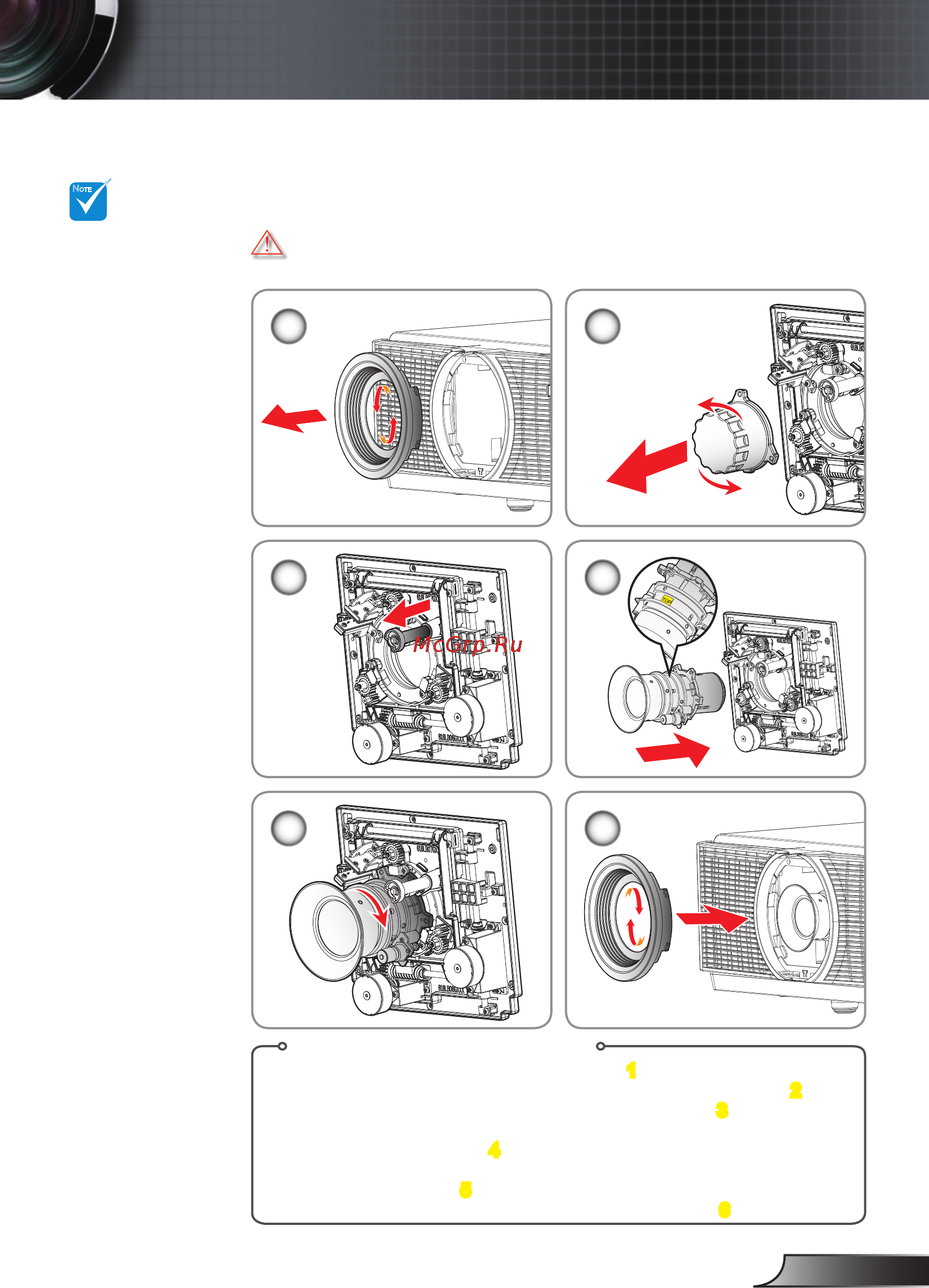

Процедура монтажа объектива:
1. Снимите крышку кольца объектива. 1
2. Снимите колпачок объектива (против часовой стрелки). 2
3. Оттяните фиксатор для освобождения запора. 3
4. Убедитесь, что метка на объективе направлена вверх, и вдавите
объектив на место. 4
5. Поверните объектив по часовой стрелке, чтобы его
зафиксировать. 5
6. Установите крышку кольца объектива обратно. 6
Монтаж проекционного объектива
NOTE
Перед установкой
или заменой
объектива
отключите питание
проектора.
При монтаже
объектива не
допускайте
нажатия кнопок
смещения
объектива или
регулировки
фокуса и
масштаба на
пульте или панели
управления
проектора.
Подключение проектора
1
5 6
2
3 4
Внимание! Запрещается транспортировка проектора с
установленными объективами.
