Русский
39
Элементы управленияпользователя

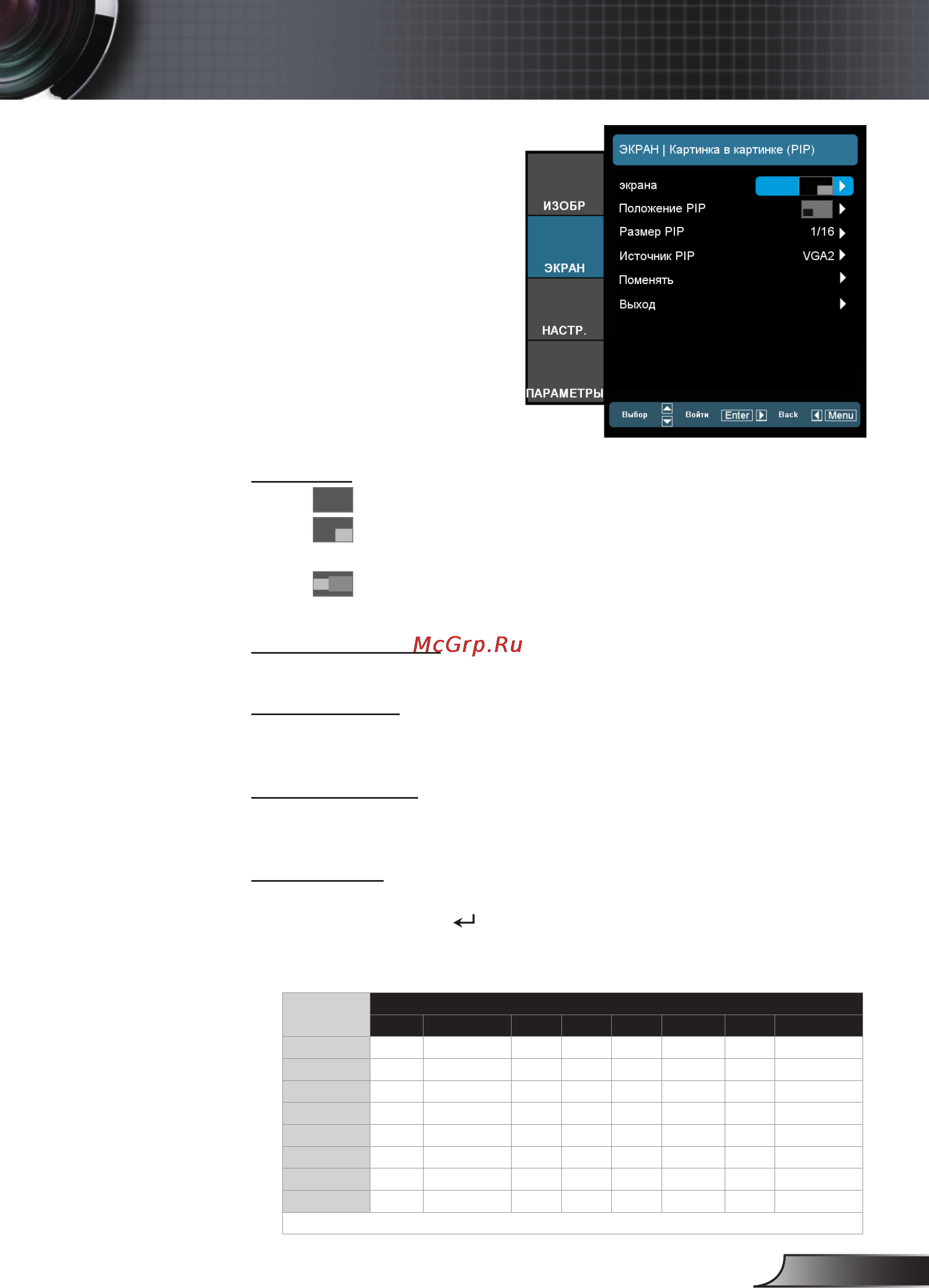

ЭКРАН | Картинка
в картинке (PIP)
экрана
` Один экран: Проецирование на один экран.
` PIP-экран: Большой экран - основной; PIP-экран -
маленький субэкран в углу основного экрана.
` Два экрана: Основной экран и PIP-экран -
одинакового размера, отображаются бок-о-бок.
Положение PIP
Выбор положения PIP-экрана на общем экране.
Размер PIP
Выбор размера PIP-экрана (1/16, 1/25 или 1/36), выводимого
на общий экран.
Источник PIP
Выбор источника сигнала для PIP-экрана (для переключения
источников изображения PIP-экрана).
Поменять
Кнопка меняет местами изображения на PIP-экране и
основном экране.
Для некоторых комбинаций “сигнал + источник” функция PIP
не поддерживается. См. таблицу ниже.
Истsочник
PIP
Глав. источник
DVI-D HDMI (v1.3) BNC VGA2 VGA1 S-Video CVBS Компонент
DVI-D X X X X V V V V
HDMI (v1.3) X X X X V V V V
BNC X X X X V V V V
VGA2 X X X X V V V V
VGA1 V V V V X X X X
S-Video V V V V X X X X
CVBS V V V V X X X X
Компонент V V V V X X X X
V: совместим X: не совместим
