Русский
18
Установка

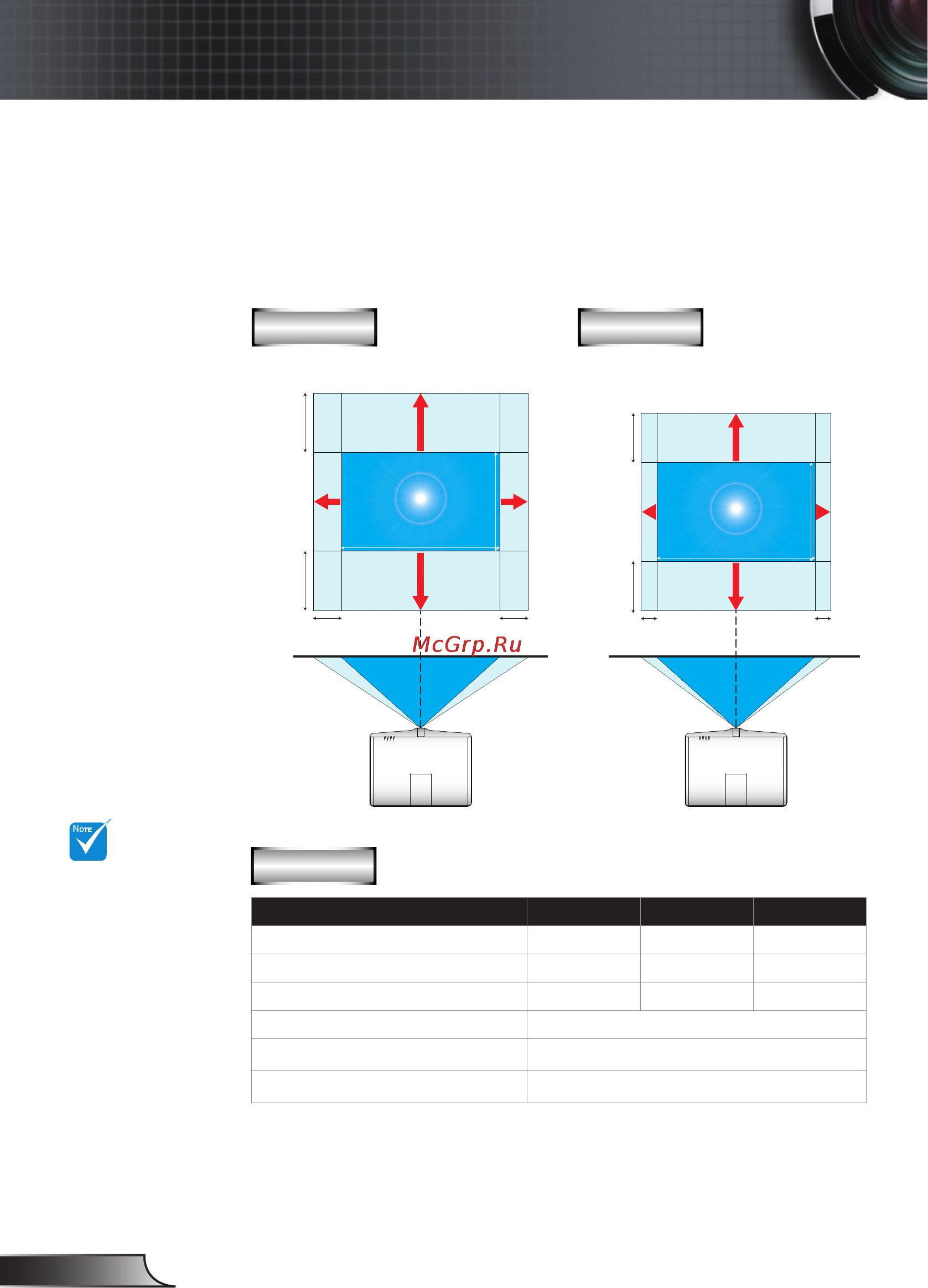

Определение положения проектора
При определении положения проектора следует учитывать
размер и форму экрана, близость к электророзеткам и
расстояние от проектора до остального оборудования. Пример:
WXGA
10%W 10%W
50%H
50%H
Ширина (Ш)
Высота (В)
XGA
18%W 18%W
60%H
60%H
Ширина (Ш)
Высота (В)
Объектив
Название модели Optoma A02 A01 A03
Фокусное расстояние (f) (мм) 18,07 14,05 22,61
F-число 2 2,3 2,3
Диапазон увеличения (формат) 1,25 1,28 1,9
Регулировка масштаба и фокуса Моторизованная
Моторизованное смещение объектива
(XGA)
По горизонтали: +/- 18%, По вертикали: +/- 60%
Моторизованное смещение объектива
(WXGA)
По горизонтали: +/- 10%, По вертикали: +/- 50%
NOTE
Эти таблицы
приведены
только для
справки.
