Русский
9
Введение

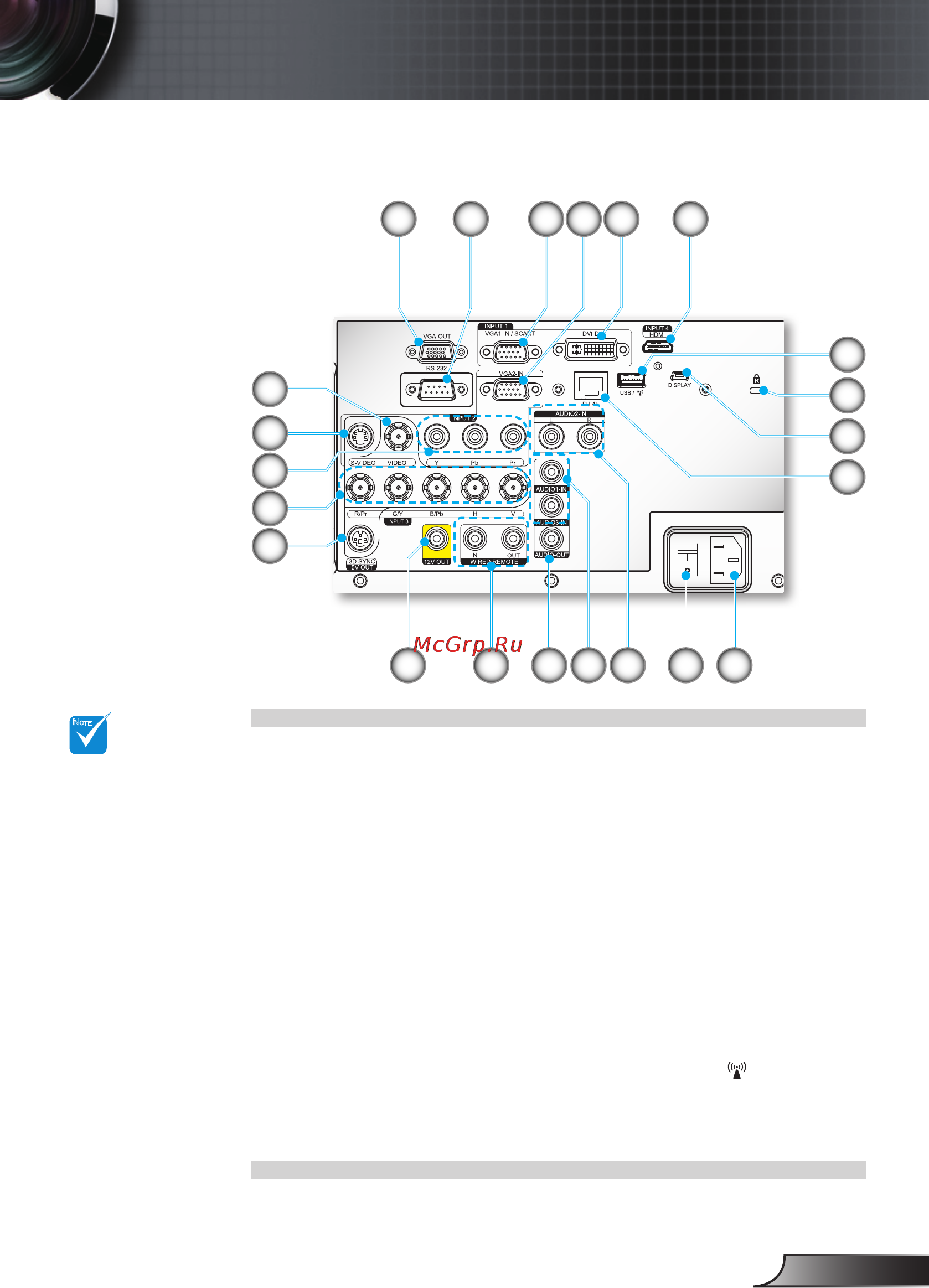

Соединительные разъемы
Разъем выхода сигнала VGA 1.
(для сквозного подключения
монитора)
Разъем RS-232 (9-конт., типа 2.
DIN)
Разъем VGA1-In/SCART 3.
(Аналоговый сигнал ПК/Вход
компонентного видео/HDTV/
YPbPr)
Разъем VGA2-In (Аналоговый 4.
сигнал ПК/Вход компонентного
видео/HDTV/YPbPr)
Разъем DVI-D5.
Разъем HDMI6.
Входной разъем композитного 7.
видео
Входной разъем стандарта 8.
S-Video
Входной разъем компонентного 9.
видео (YPbPr)
Входной разъем BNC (YPbPr/10.
RGBHV)
Разъем 3D Sync Out (5 В)11.
Разъем реле запуска 12 В (12 В, 12.
250 мА, 3,5 мм мини-джек)
Вход/выход удаленного 13.
управления (гнездо 3,5 мм)
Выходной звуковой разъем (3,5 14.
мм мини-джек)*
Входной звуковой разъем (3,5 мм 15.
мини-джек)*
Вход Аудио RCA, Левый/Правый*16.
Выключатель17.
Разъем электропитания18.
Разъем локальной сети RJ-4519.
Мини-разъем USB-B (для показа 20.
по USB)*
Отверстие для установки замка 21.
Kensington™
Разъем USB-A/ 22.
(радиоадаптер) *
18
8
12 13 14 16
1 2 3 5 6
22
4
21
20
19
7
9
10
11
1715
NOTE
(*) В базовой
модели не
поддерживается.
