Русский
37

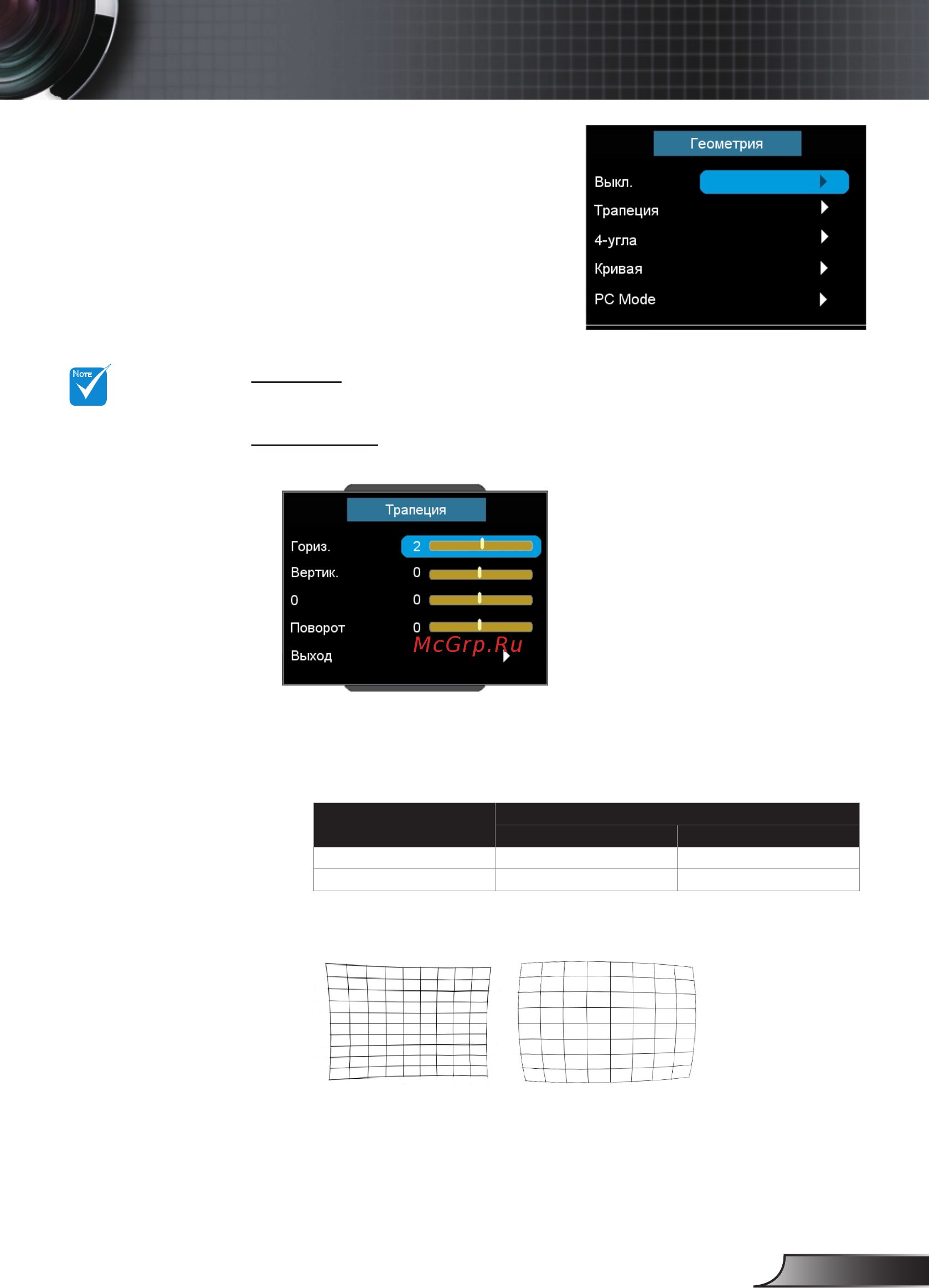

Элементы управленияпользователя
ЭКРАН |
Геометрия *
Выкл.
Выберите «Выкл» для отключения функции «Геометрия».
трапеция
Позволяет исправить трапецеидальные искажения.
Гориз.: Кнопками ◄ или ► исправьте искажение по `
горизонтали, добившись прямоугольного изображения.
Вертик.: Кнопками ◄ или ► исправьте искажение по `
горизонтали, добившись прямоугольного изображения.
Разрешение
Степени коррекции трапеции
По горизонтали По вертикали
XGA +/- 40 +/- 40
WXGA +/- 40 +/- 40
Подушка/Бочка: Кнопками ◄ или ► исправьте искажения `
типа подушка и бочка. Коррекция +/-20% для искажений
типа подушка и бочка.
Поворот: Кнопками ◄ или ► отрегулируйте угол наклона `
изображения. Угол поворота достигает +/-90 град.
NOTE
(*) Дополнительная
функция
