Русский
14
Установка

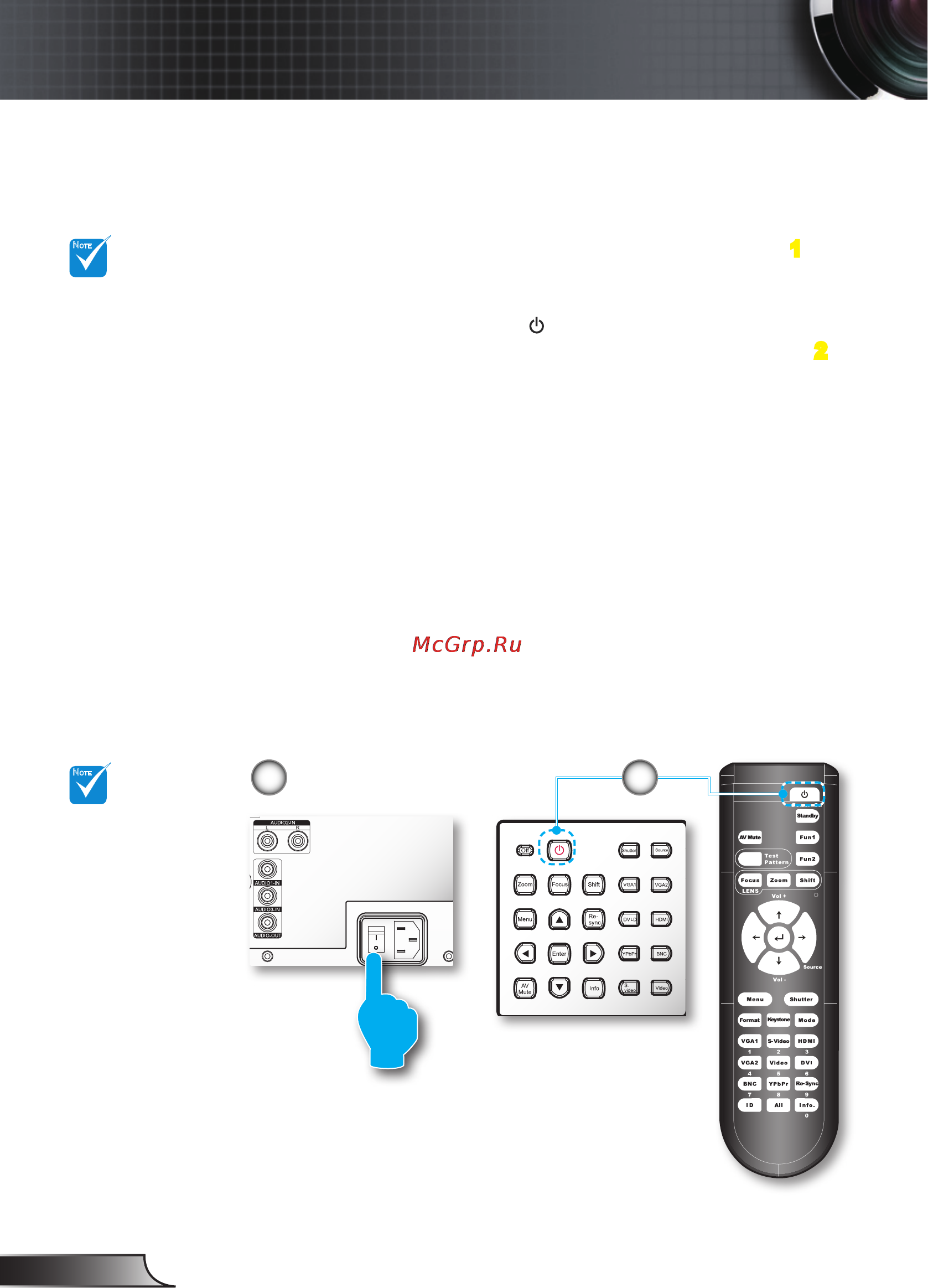

Включение проектора
1. Надежно подсоедините шнур питания. Выключателем 1
включите питание; индикатор Power (Питание) начнет мигать
красным.
2. Включите лампу кнопкой «
» на пульте или задней панели
проектора. Индикатор Power (Питание) загорится синим. 2
При одновременном подключении нескольких источников, для
переключения входов используйте кнопки прямого выбора
источников на панели управления или на пульте
3. Включите и подсоедините источник (компьютер, ноутбук,
видеоплеер и т.д.), сигнал которого требуется отображать
на экране. Проектор обнаружит источник автоматически.
Если нет, нажмите кнопку меню и перейдите в меню
«ПАРАМЕТРЫ».
Убедитесь в том, что для параметра «Блок. источника.»
установлено значение «Выкл.».
При одновременном подключении нескольких источников, для
переключения входов используйте кнопки прямого выбора
источников на панели управления или на пульте
NOTE
Сначала
включите
проектор,
затем выберите
источник
сигнала.
1
Включение и выключение проектора
NOTE
Когда Режим
питания
(Ожидание)
в «Энергос-
бережение»,
при переходе
проектора в
ждущий режим
разъемы
VGA и RJ45
отключаются.
2
