Русский
91
Приложения
NOTE
Обратите
внимание:
повреждение,
вызванное
неправильной
установкой,
приводит к
аннулированию
гарантии.
Используйте потолочное крепление компании Optoma, чтобы 1.
избежать повреждений проектора.
Если используется крепление стороннего производителя, 2.
убедитесь, что винты для крепления проектора отвечают
следующим требованиям:
Тип винта: M8*4 `
Рекомендуемая длина винта: 10 мм `
Предупреждение:
1. В случае приобретения потолочного крепления
стороннего производителя, убедитесь в том, что
выбраны винты правильного размера. Размер винтов
может меняться в зависимости от толщины монтажной
пластины.
2. Оставьте зазор не менее 10 см между потолком и
нижней частью проектора.
3. Избегайте установки проектора около источников
тепла.

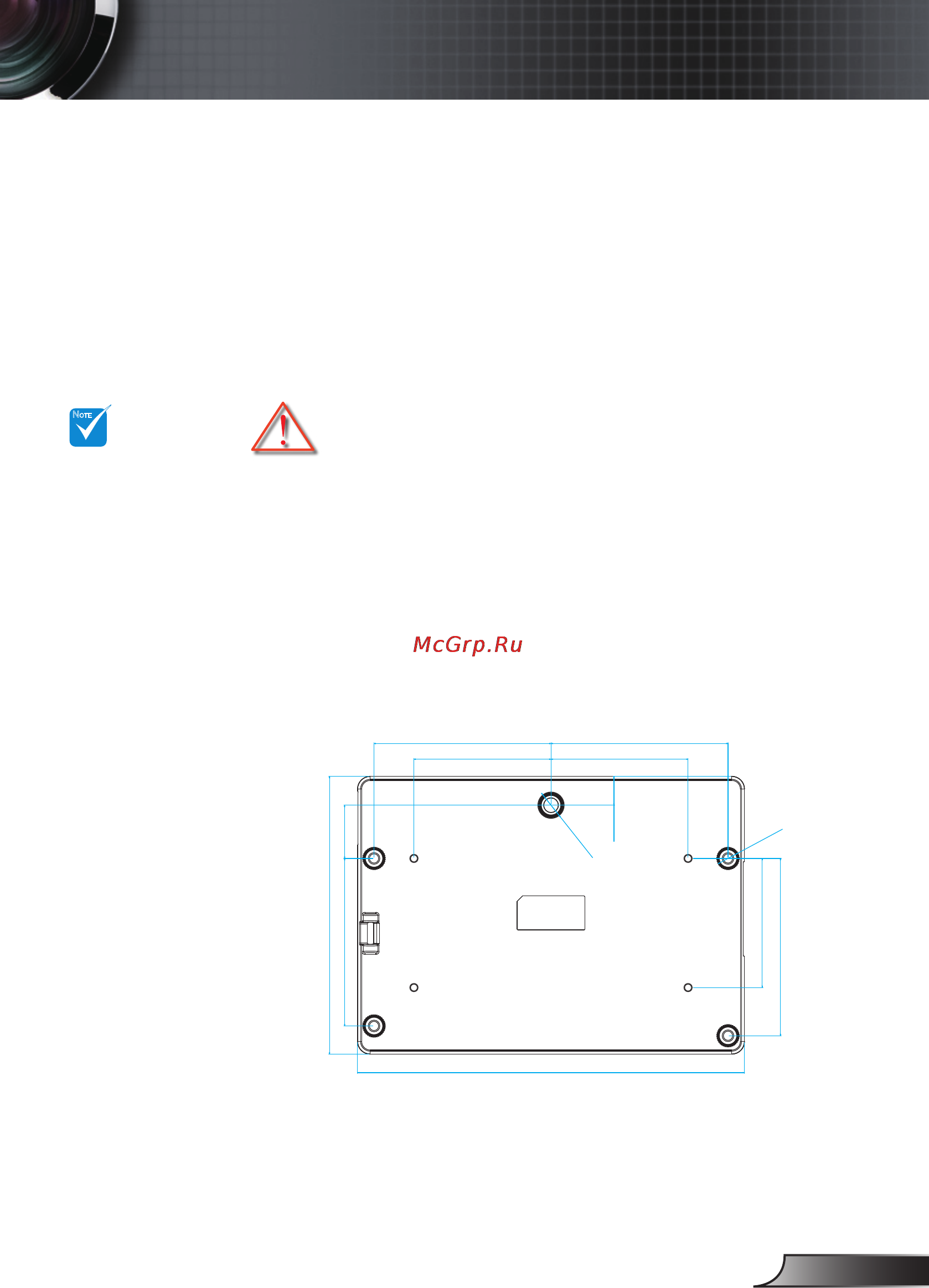

Единица измерения: мм
514,00
369,14
222,50 70,71
235,00 235,00
38,43
171,50
235,50
182,00 182,00
35,00
29,79
Монтаж потолочного крепления
