Русский
26
Элементы управленияпользователя

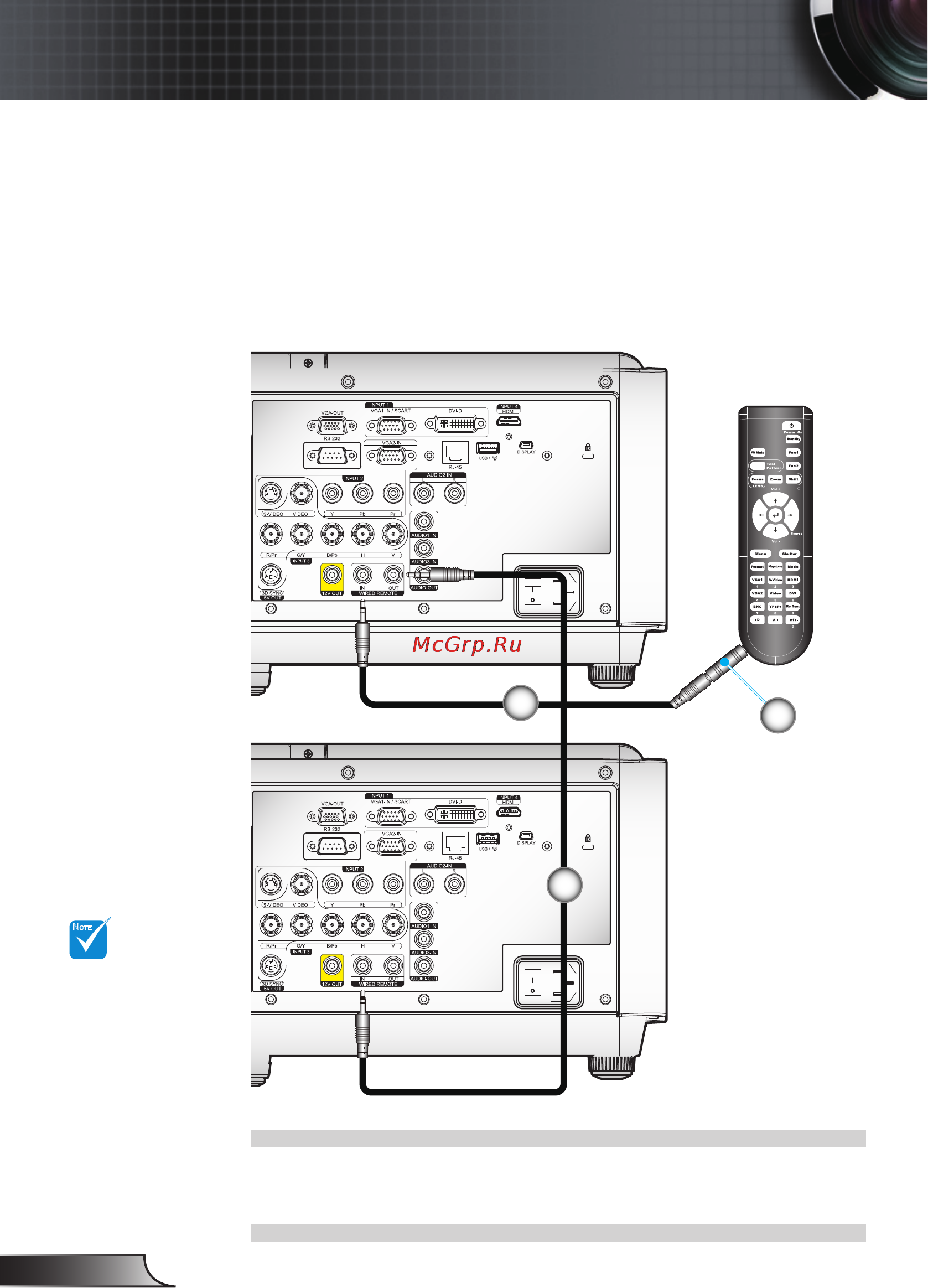

Кабельное соединение проводного
управления
Используется для удаленного управления проектором по кабелю.
Сигнал ИК-излучателя отключается.
Дополнительной настройки не требуется.
Проектор (II)
Проектор (I)
Гнездо/разъем аудиокабеля *1.
Переходник удаленного управления (3,5мм—миниразъем 2,5мм)*2.
1
1
2
NOTE
(*) Заказная
опция
Длина кабеля
должна быть
не более 20
м, при длине
кабеля более
20 м удаленное
управление не
может нормально
функционировать.
