Русский
21
Элементы управленияпользователя
Панель управления и пульт управления

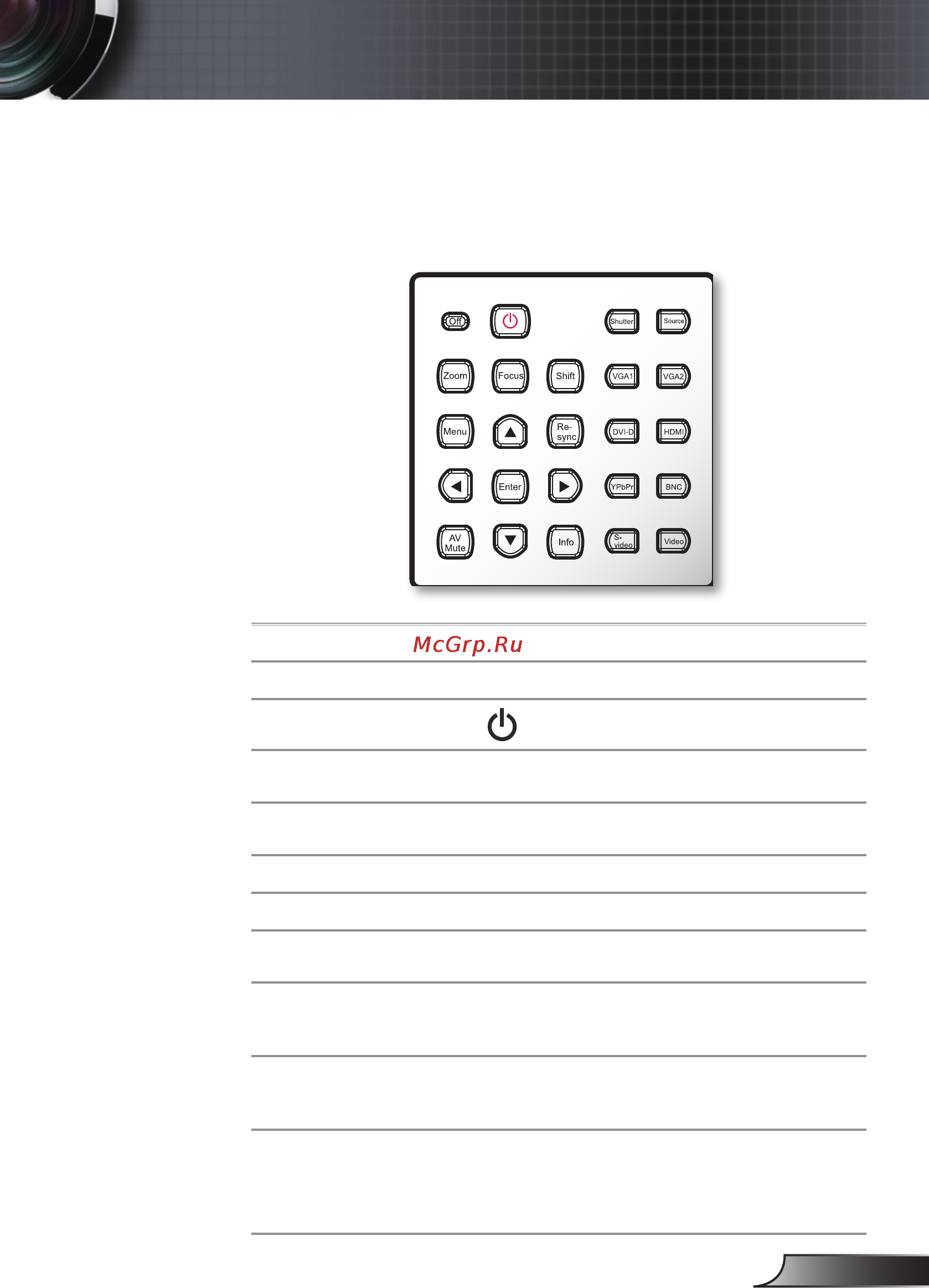

Панель управления
Использование панели управления
Выкл. Выключите проектор.
Включение
Включите проектор.
Затвор Открытие/закрытие встроенного
затвора.
Источник Нажмите «ИСТОЧНИК», чтобы
выбрать входной сигнал.
Масштаб Настройка масштаба объектива.
Фокус Настройка фокуса объектива.
Сдвиг Регулировка смещения объектива
вверх/вниз/влево/вправо.
VGA 1 Нажмите кнопку «VGA 1», чтобы
выбрать источник сигнала из VGA1-
IN-разъема.
VGA 2 Нажмите кнопку «VGA 2», чтобы
выбрать источник сигнала из VGA2-
IN-разъема.
Меню Нажмите «Меню» для вывода
экранного меню. Для выхода из
экранного меню нажмите «Меню»
еще раз.
