04/2003 Инсталляция
SINAMICS G110 Руководство по эксплуатации
6SL3298-0AA11-0AP0
23

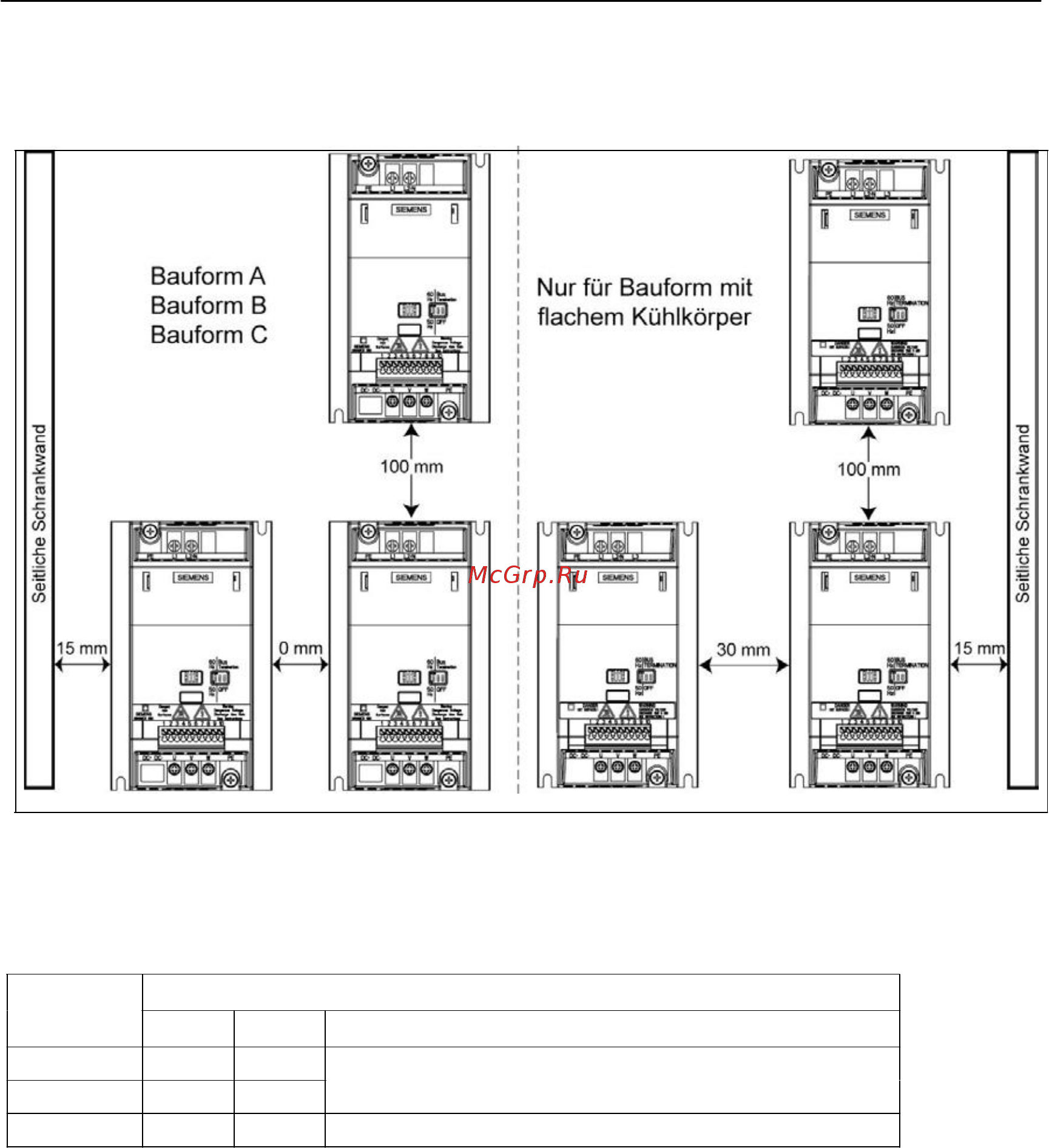

Рис 2-4 Расстояния между приборами для сборки нескольких статических
преобразователей SINAMICS G110.
Таблица 2-2 Моменты вращения для крепежных шурупов SINAMICS G110
Крепежные шурупы (в поставке отсутствует)
Форма
Размер Кол-во Моменты вращения
A
M4 2
B M4 4
2.5 Nm (22.12 lbf.in) с подкладными шайбами
C M5 4 4.0 Nm (35.40 lbf.in) с подкладными шайбами
