04/2003 Ввод в эксплуатацию
SINAMICS G110 Руководство по эксплуатации
6SL3298-0AA11-0AP0
37
3.3.1 Заводская настройка
Статический преобразователь SINAMICS G110 имеет заводскую настройку
для стандартного применения U/f с четырехполюсным трехфазным
асинхронным двигателем, который имеет такие же характеристики мощности,
как и статический преобразователь.
Управление скоростью вращения двигателя осуществляется через
аналоговые входы при аналоговом варианте (Переключатель и
потенциометр не входят в поставляемый комплект) или через интерфейс
RS485 при варианте USS ( см. рис. 3-3).

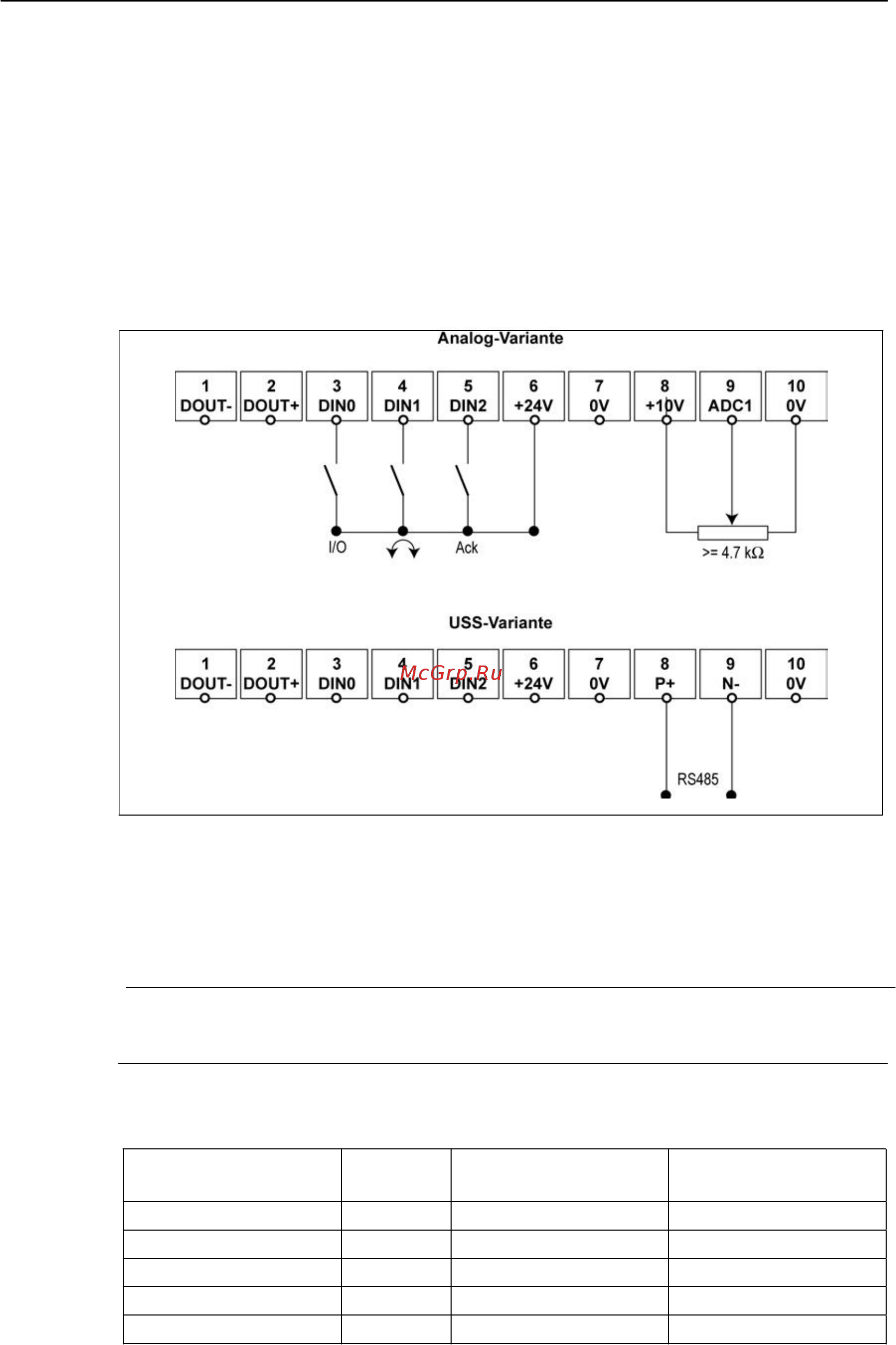

Рис. 3-3 Стандартный аналоговый и USS-вариант
Статический преобразователь в большинстве случаев можно применять уже
с его заводскими настройками. Заводские настройки для аналогового
варианта показаны в таблице 3-1, для варианта в таблице 3-2.
Расположение клемм показано на рис. 3-3.
РЕКОМЕНДАЦИИ
Если применяется частота в 50 / 60-Hz, то может понадобиться адаптация
статического преобразователя, как описано на с. 36,.
Таблица 3-1 Заводские установки для работы с аналоговым вариантом SINA-
MICS G110
Описание Клемма Заводские
параметры
Функция
Частота-значение-источ. 9 P1000 = 2
А
налоговый вход
Источник команд 3,4 & 5 P0700 = 2 (см. ниже)
Цифровой вход 0 3 P0701 = 1 Вкл./Выкл. 1
Цифровой вход 1 4 P0702 = 12 Изм. направ. вращения
Цифровой вход 2 5 P0703 = 9 Учет ошибок
