04/2003 Приложение
SINAMICS G110 Руководство по эксплуатации
6SL3298-0AA11-0AP0
73
Приложение
A
Разделение соединительного моста
конденсатора ‘Y’
Для использования SINAMICS G110 моделей B и C на незаземленных сетях
нужно разъединить соединительный мост к конденсатору Y как указано ниже.
1. Убедитесь, что статический преобразователь отсоединен от сети.
2. Подождите 5 минут после отключения напряжения сети, прежде чем
снимите корпус, для того чтобы могли разрядиться конденсаторы
промежуточных контуров.

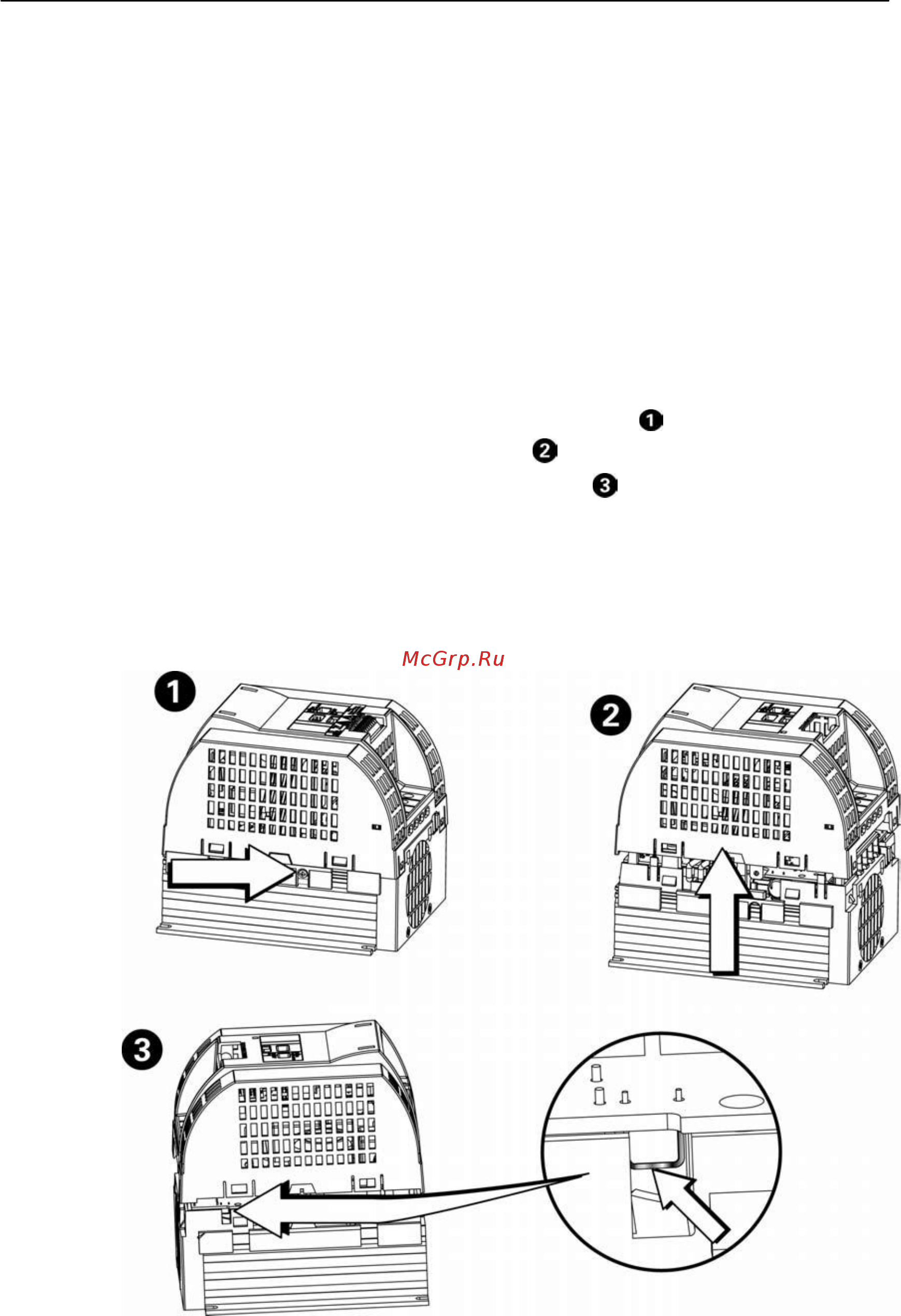

3. Снимите винт заземления ЭМС, как показано на рис.
4. Снимите корпус, как показано на .
5. Идентифицируйте конденсатор Y как на
.
6. Разрежьте проволочный мостик специальными ножницами
7. Убедитесь, что разрезанные концы провода удалены друг от друга
минимум на 2 мм.
8. Оденьте опять корпус. Следите за тем, чтобы кабель не перегнулся
или не повредился еще как-нибудь.
9. Завинтите крепко винт заземления ЭМС (0.8 Nm/7.08 lbf.in)
