04/2003 Приложение
SINAMICS G110 Руководство по эксплуатации
6SL3298-0AA11-0AP0
77

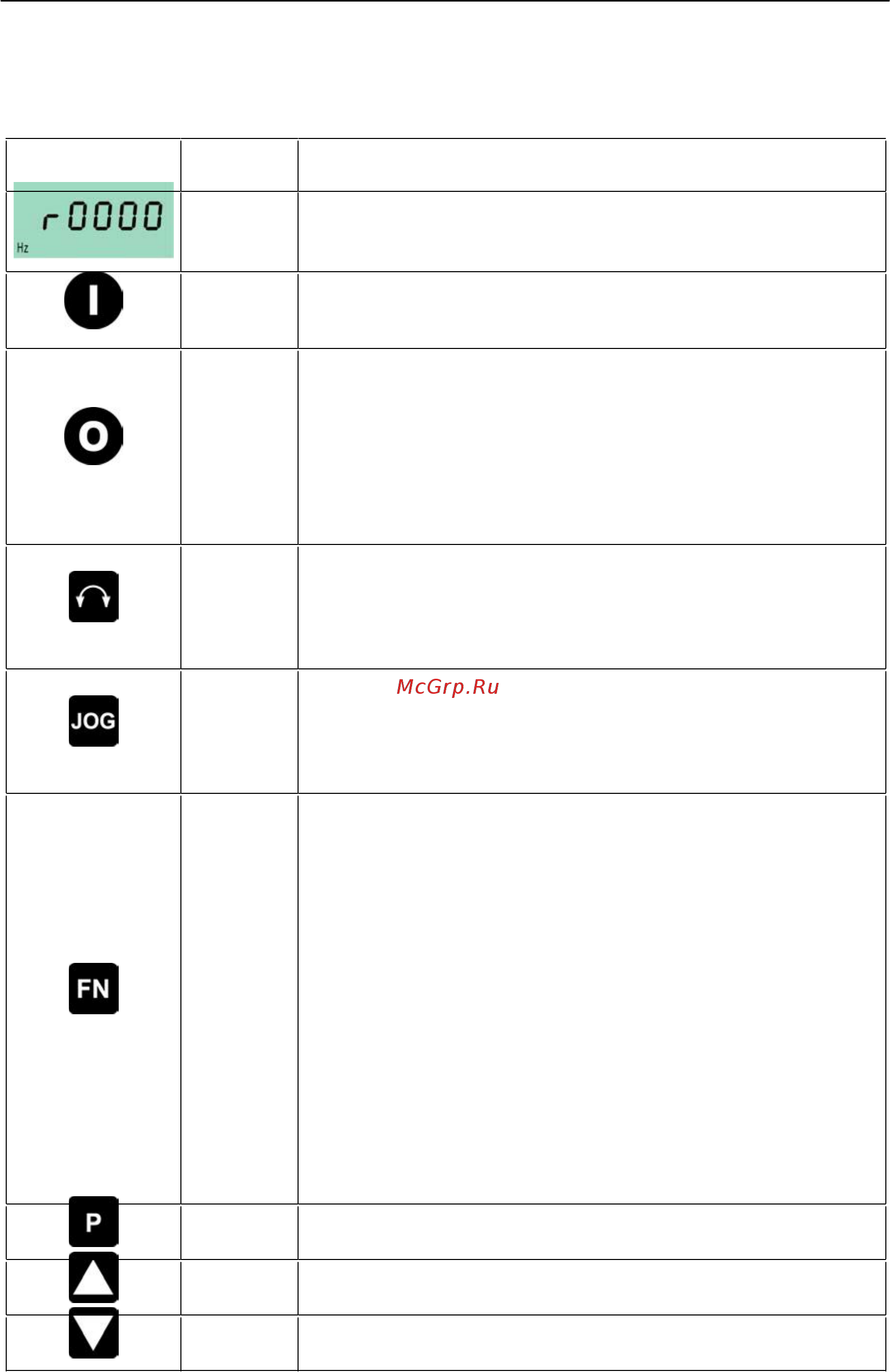

D Описание БОП
Панель/Клавиша Функция Действие
Состояни
е
LCD показывает настройки, с которыми в данный момент
работает статический преобразователь.
Запуск
двигателя
Нажатием клавиши запускается статический преобразователь.
Эта клавиша деактивирована в предварительной настройке.
Для активации клавиши
надо установить P0700 = 1.
Остановка
двигателя
ВЫКЛ.1
Нажатие клавиши останавливает двигатель за выбранное
временя. В предустановке она деактивирована, для ее
активации установите P0700 =
1.
ВЫКЛ.2 Двойное нажатие клавиши (или
продолжительное однократное )вызывает
постепенную остановку двигателя. Эта функция
всегда активирована.
Изменени
е
направл
ения
Нажмите эту клавишу, чтобы изменить направление вращения
двигателя. Противоположное направление деактивируется
знаком минус (-) или показывается мигающей десятичной точкой.
В предустановке она деактивирована, Для ее активирования
установите P0700 = 1.
Включение
двигателя
Если на статическом преобразователе нет команды
ВКЛ., то нажатие этой клавиши запускает двигатель с
рекомендуемой частотой. При отпускании клавиши
двигатель останавливается. Нажатие этой клавиши при
работающем двигателе никакого действия не вызывает.
Функции
Эту клавишу можно использовать для изображения
дальнейшей информации. Если Вы во время работы
будете держать клавишу нажатой 2 секунды, независимо
от параметров, то появятся следующие данные:
1. напряжение промежуточного контура
(d - единица V).
2. Напряжение на выходе (o - единица V).
3. Частота на выходе (Hz)
4. Значение, выбранное в P0005
Следующее нажатие вызовет поочередно выше
указанные данные.
Скачкообразная функция
Исходя из каждого параметра (rXXXX oder PXXXX),
короткое нажатие клавиши Fn вызывает немедленный
скачек к r0000. При необходимости вы можете следующий
параметр. После возвращения к r0000 нажатие клавиши
Fn вызывает возврат к исходной ситуации.
Доступ/па-
раметры
Нажатие этой клавиши делает возможным доступ к
параметрам.
Увел.
знач.
Нажатие этой клавиши повышает показанное значение.
Умен.
знач.
Нажатие этой клавиши уменьшает показанное значение.
