Инсталляция 04/2003
SINAMICS G110 Руководство по эксплуатации
30 6SL3298-0AA11-0AP0
2.10 SINAMICS G110 с плоским радиатором
Вариант SINAMICS G110 с плоским ради-
атором предлагает для компетентного поль-
зователя большие возможности для инста-
лляции как отдельный прибор, так и как часть
автоматизированной системы.
Для этого статического преобразователя непременно
нужно принять соответствующие меры без-
опасности для отвода тепла, как напр. внеш-
ний радиатор, находящийся не в шкафу комп-
лектного распределительного устройства.
Информацию по параметрам см. в таблице
2-3, с. 31.
Механическую и электрическую инсталляцию
нужно проводить – включая рекомендации,
описанные в следующей главе этого разде-
ла – в соответствии с данным для инсталля-
ции SINAMICS G110, начиная со с. 17. Кроме того
проследите, чтобы соблюдались рекомендации
по безопасности.
ПРЕДОСТЕРЕЖЕНИЕ
Работа с входным напряжением меньшим, чем 230 V и 50 Hz или с частотой
импульса больше, чем 8 kHz вызывает дополнительную тепловую нагрузку
на статического преобразователя.
Эти особенности следует учитывать при планировании инсталляции и
контролировать, тестируя практическую нагрузку.
Требования к охлаждению
1. Узнайте правильные параметры для шкафа комплектного
распределительного устройства у его изготовителя, и изучите его техническую
документацию.
2. Для правильного выбора внешнего радиатора, учитывайте данные из таблицы 2-1,
с. 21.
3. Монтажное плато при нормальной эксплуатации должно выдерживать температуры
не менее 95 °C и тепловую нагрузку при полной нагрузке и при максимально
допустимой окружающей температуре [-10 C - + 50 C (14 F - 122 F)]. Более
подробную информацию см. а таблице 2-3, с. 31.
4. Минимальные расстояния 30 мм по сторонам и 100 мм сверху и снизу статического
преобразователя должны непременно соблюдаться.
5. Площадь для внешнего радиатора на монтажном плато должна быть как минимум
такого же размера, как площадь самого статического преобразователя.
6. Монтаж нескольких статическом преобразователей рядом друг с другом или друг
над другом для SINAMICS G110 с плоским радиатором не допускается.
Инсталляция
1. Подготовьте монтажную площадь для SINAMICS G110 Flat Plate в
соответствие с размером, указанном в таблице 2-1, с. 21.
2. Убедитесь, что просверленные отверстия прямые.
3. Убедитесь, плоский радиатор статического преобразователя свободен от жира и
пыли.
.

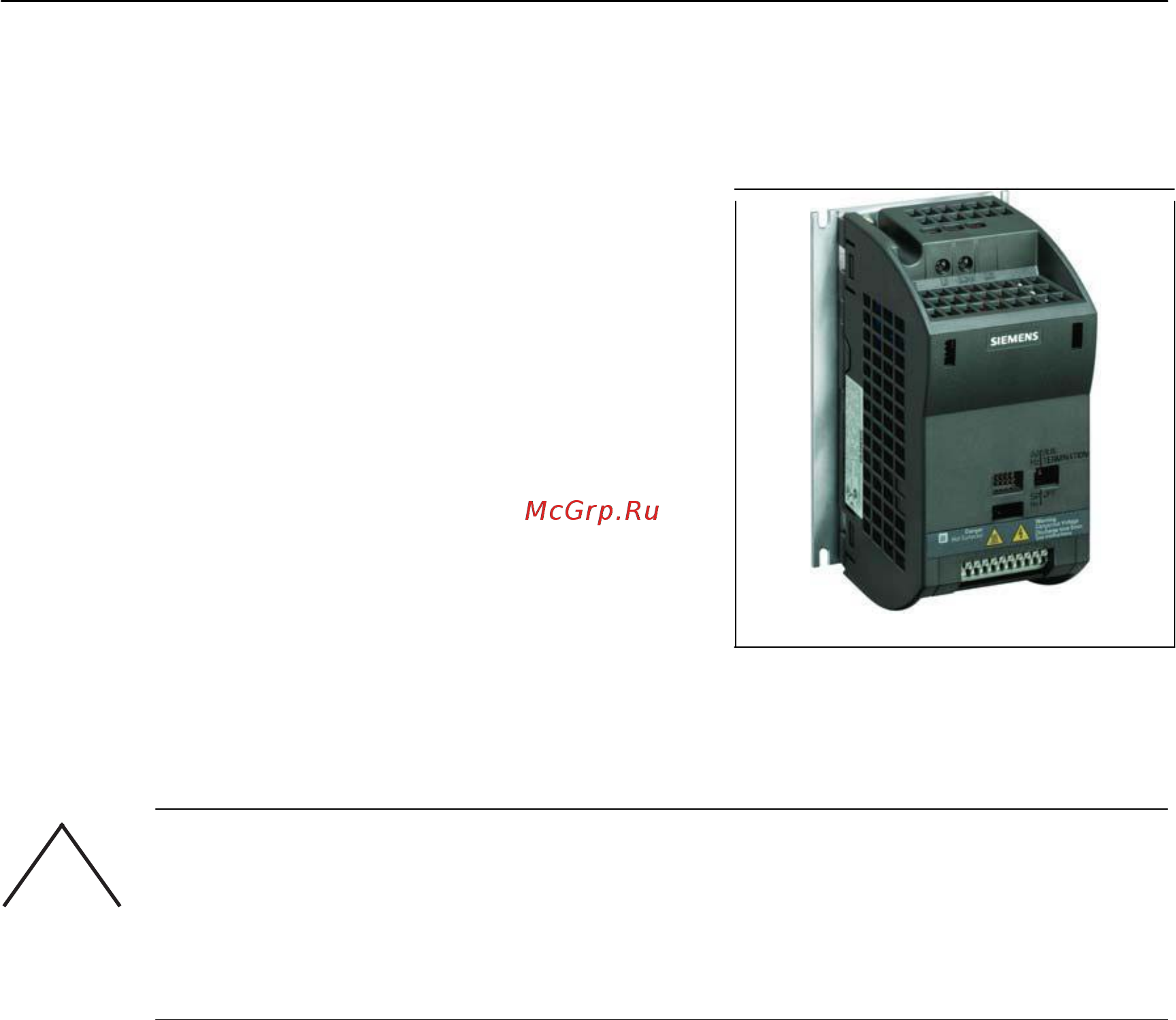

Рис. 2-9 SINAMICS G110 с
пластинчатым радиатором
