04/2003 Инсталляция
SINAMICS G110 Руководство по эксплуатации
6SL3298-0AA11-0AP0
27
Подключение промежуточного контура
Для доступа к клеммам промежуточного контура (DC+/DC-) на форме A, следует
узким ножом удалить выломанные отверстия, причем необходимо убедиться, что ни
одна из деталей не попадает в статический преобразователь(см. рис. 2-6).
Подключение клемм состоит из двух плоских штекеров, 6,3 мм x 8 мм. Если
выломанные отверстия удалены и промежуточный контур не подключен, то
статический преобразователь имеет только форму защиту IP00.
Клеммы промежуточных контуров (DC+/DC-) находятьсяна формах B и C на нижней
стороне статического преобразователя (см. рис. 2-6). Чтобы получить доступ к этим
клеммам, нужно узким ножом удалить оба пластиковых зубца, причем нужно
убедиться, что ни одна из деталей не попадает в статический преобразователь.
Соединение промежуточных контуров двух статическом преобразователей
предусмотрено только для очень простых случаев применения, напр., простое
устройство для наматывания и разматывания, оба статического преобразователя
которого питаются от одной сети.
ОСТОРОЖНО
1. Клемма DC+-одного статического преобразователя должна быть
соединена с клеммой DC+-другого статического преобразователя, так же как и
оба подключения DC-. Из-за неправильного соединения подключений
промежуточных контуров оба статического преобразователя могут сломаться.
2. При коротком замыкании в одном из статическом преобразователей могут сломаться
оба статического преобразователя.
3. Ст.преобразователи следует смонтировать как можно ближе друг к другу,
чтобы соединительные кабели промежуточных контуров были как можно
короче.
Кабельные наконечники, допущенные UL, поставляются вместе со статическим
преобразователем, и их нужно прикалывать соответствующими щипцами:
Модель A - щипцы Molex 19285-0036
Модель B – щипцы Molex 64001-0200 или 19285-0037
Модель C – щипцы Molex 64001-0200 или 19285-0020
Для подключений промежуточных контуров следует применять проводку со
следующими минимальными сечениями:
Модель - 0,5 мм
2
(20 AWG)
Модель - 1,5 мм
2
(16 AWG)
Модель - 2,5 мм
2
(12 AWG)

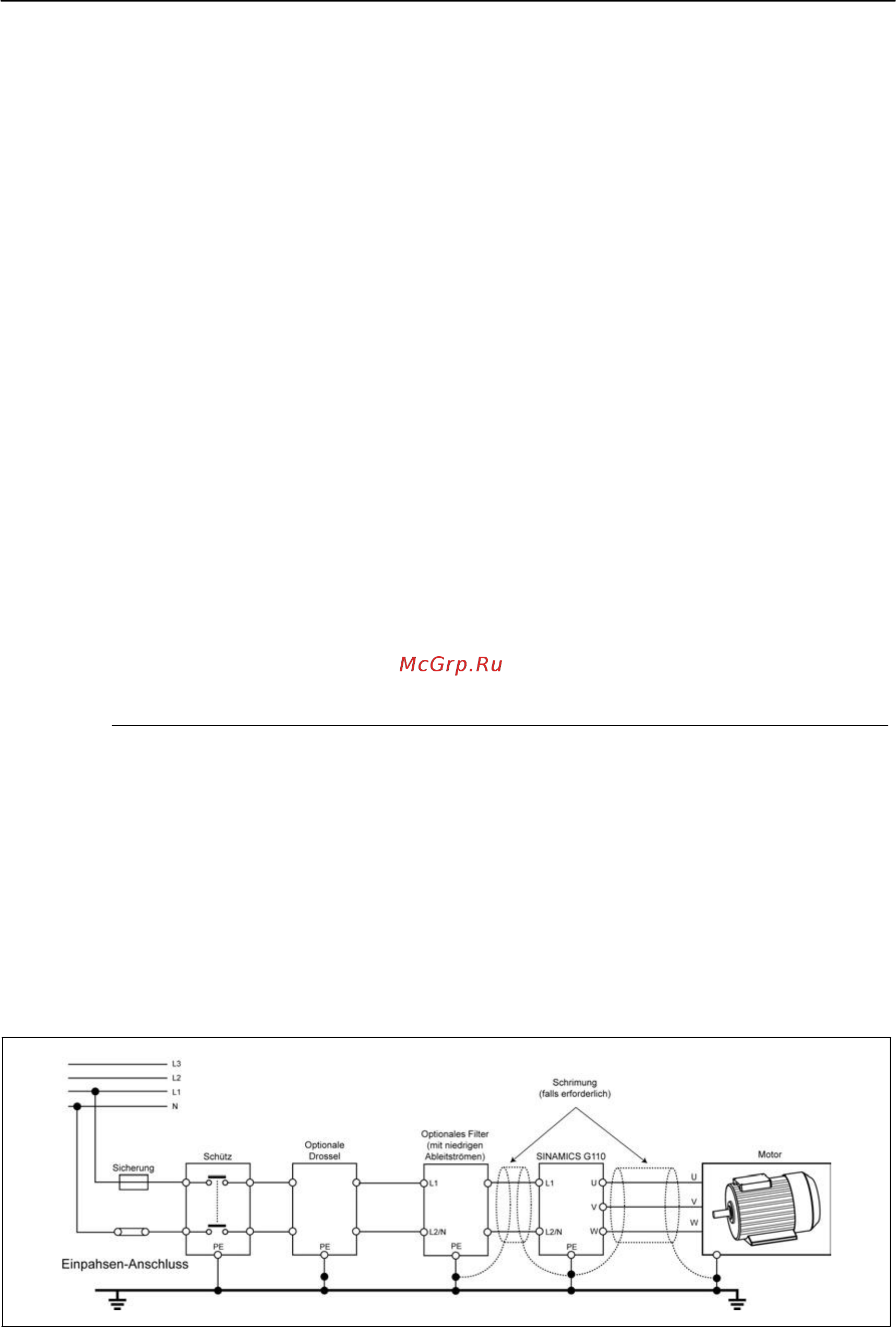

Рис. 2-7 Подключения к сети и двигателю
