Ввод в эксплуатацию 04/2003
SINAMICS G110 Руководство по эксплуатации
36 6SL3298-0AA11-0AP0
3.3 Стандартный ввод в эксплуатацию
SINAMICS G110 поставляется с заводскими настройками параметров,
которые пригодны для работы при следующих требованиях:
Характеристики двигателя, напряжение, ток и частота уже введены в
статический преобразователь, чтобы обеспечить совместимость двигателя и
статического преобразователя. (Рекомендуется стандартный двигатель фирмы
Сименс) .
Линейная скорость вращения двигателя U/f, управляемая аналоговым потенциометром
при аналоговом варианте или через интерфейс RS485 при варианте USS.
Максимальная скорость вращения 3000 мин
-
1
для двухполюсного двигателя при 50 Hz
(3600 мин
-1
при 60 Hz); управляемый через потенциометр на аналоговом входе
статического преобразователя (аналоговый вариант) или через интерфейс RS485
(вариант USS).
Время запуска/время отключения = 10 с.
Приспособление к применениям 60-Hz
Ст.преобразователи SINAMICS G110 предварительно настроены на двигатели с
номинальной частотой в 50 Hz. Ст.преобразователи SINAMICS G110 с двигателями,
которые сконструированы для номинальной частоты в 60 Hz, могут быть настроены на
эту частоту с помощью переключателя DIP, который расположен на передней стороне
статического преобразователя.
Чтобы изменить настройку выключателя DIP, необходима небольшая плоская отвертка.
Переключатель DIP 1 применяется для
Настройки на 50-Hz- / 60-Hz
В заводской настройке выключатель
находиться в положении 50 Hz.
IВ этом положении показывается
выходная мощность (если БОП
находится на статическом преобразователе).
Расчет характеристик для двигателя
осуществляется на основе 50 Hz.
При переустановке переключателя
DIP в положение 60 Hz ст.преобра-
зователь SINAMICS G110 перенаст-
раивается на работу на 60-Hz. Пере-
ключатель DIP нужно перенастроить,
прежде чем устанавливается сетевое
напряжение. При включении напря-
жения положение выключателя DIP
считывается и рассчитываются следу-
ющие параметры:
Номинальная частота двигателя(P0310)
Максимальная частота двигателя (P1082)
Данная частота (P2000)

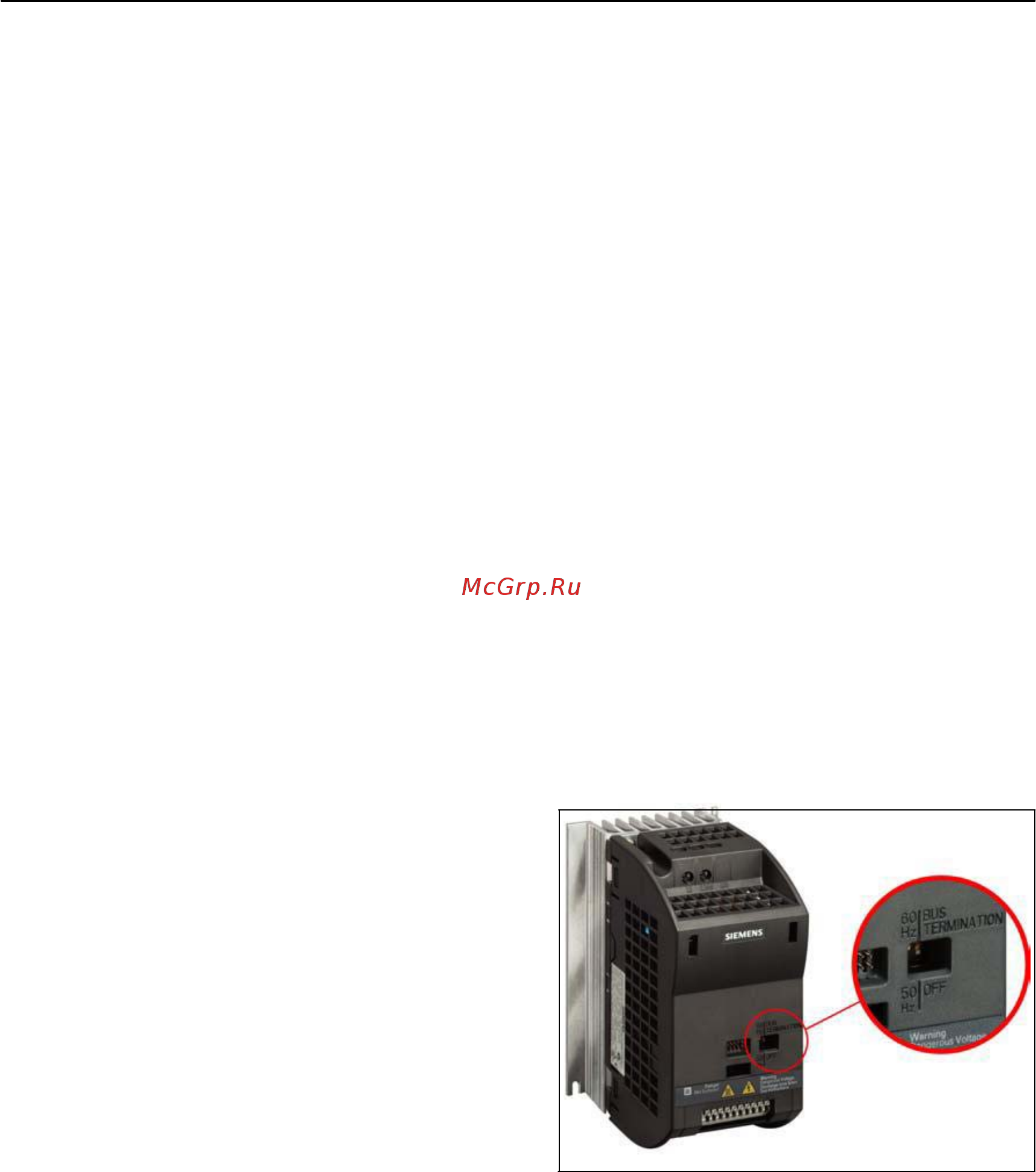

Рис. 3-2
Выключатель DIP
номинальной частоты двигателя
и завершение шины (?)
