04/2003 Инсталляция
SINAMICS G110 Руководство по эксплуатации
6SL3298-0AA11-0AP0
29
Рис. 2-8 показывает, как можно экранировать статический
преобразователь.

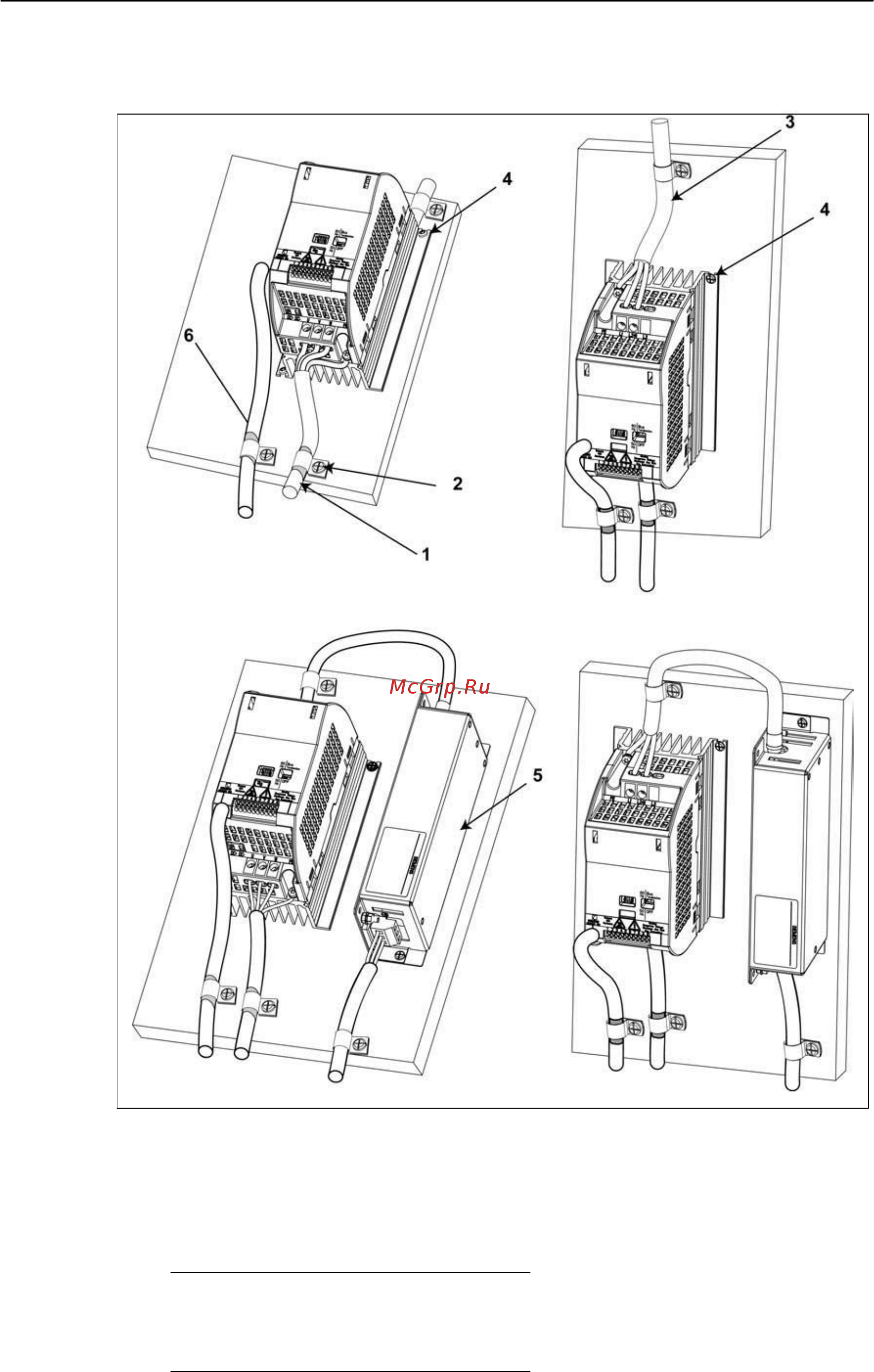

Рис. 2-8 Рекомендации по использованию проводов для минимизации
электромагнитных влияний
Условные обозначения 1
Кабель двигателя
3 Сетевой кабель
4
Крепежные болты для
статический
преобразователь
5 Сетевой дроссель
2
Скобы для крепления экрана
Рекомендация
Используйте специальные скобы, чтобы
надежно соединить скобы кабели сети,
двигателя и управления с металлической
монтажной стеной.
6 Кабель к управляющему
устройству
