Ввод в эксплуатацию 04/200
3
SINAMICS G110 Руководство по эксплуатации
40 6SL3298-0AA11-0AP0
3.3.2.1 Изменение параметров с помощью БОП
В следующих примерах описывается, как с помощью БОП набираются
параметры и изменяются значения. По этой схеме статический
преобразователь можно настроить так, что работа статического
преобразователя будет управляться через БОП (Пуск/стоп, установка ном.
значения частоты через БОП).
Изменение P0003 – ступени доступа
Шаги
Результат на индикаторе
1
Нажмите , получить доступ к параметрам
2
Нажмите , пока не появится P0003
3
Нажмите , чтобы попасть
на уровень значений параметров
4
Нажмите или , чтобы
получить требуемое значение
(установите значение 3)
5
Нажмите , чтобы подтвердить и
сохранить значение
6
Теперь ступень доступа 3 установлена и все параметры ступеней
доступа от 1 до 3 могут быть набраны.
Изменение индицированного параметра
P0719 - выбор БОП как источника команд/номинальных значений
Шаги
Результат на индикаторе
1
Нажмите , получить доступ к параметрам
2
Нажмите , пока не появится P0719
3
Нажмите , чтобы попасть
на уровень значений параметров
4
Нажмите или
чтобы выбрать индекс 1
5
Нажмите , чтобы
показать набранное значение.
6
Нажмите или , чтобы
получить требуемое значение
7
Нажмите , чтобы подтвердить и
сохранить значение
8
Нажмите , пока не появится 0000
9
Нажмите , чтобы вернуться к индикатору работы
(определенному пользователем)

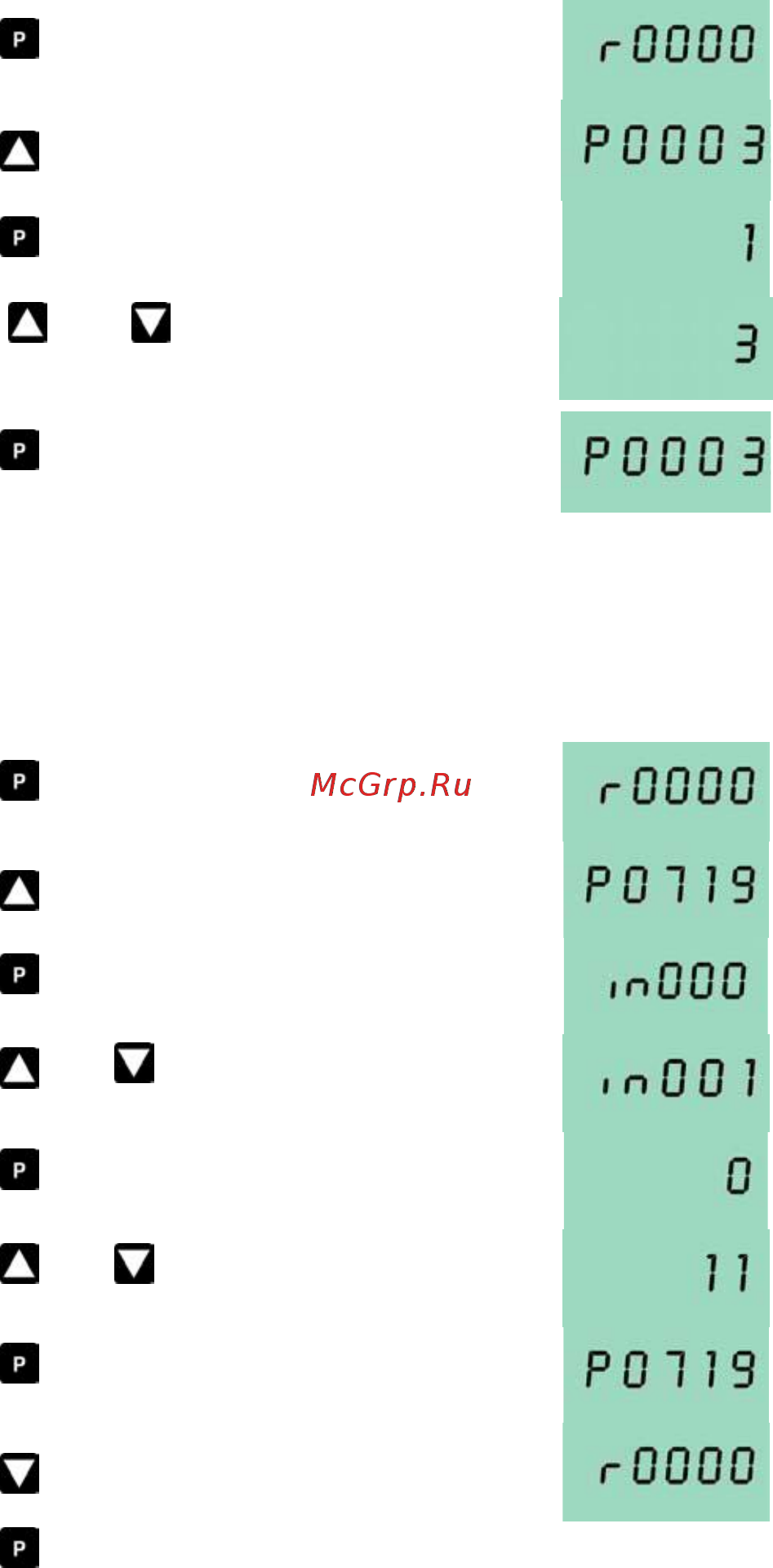

Рис. 3-5 Изменение параметров через БОП
