РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ (версия 1.5) E2-8300
25
Типоразмер 4 Трехфазные 020H, 025H, 030H
Типоразмер 5 Трехфазные 040H, 050H
Типоразмер 6 Трехфазные 060H, 075H

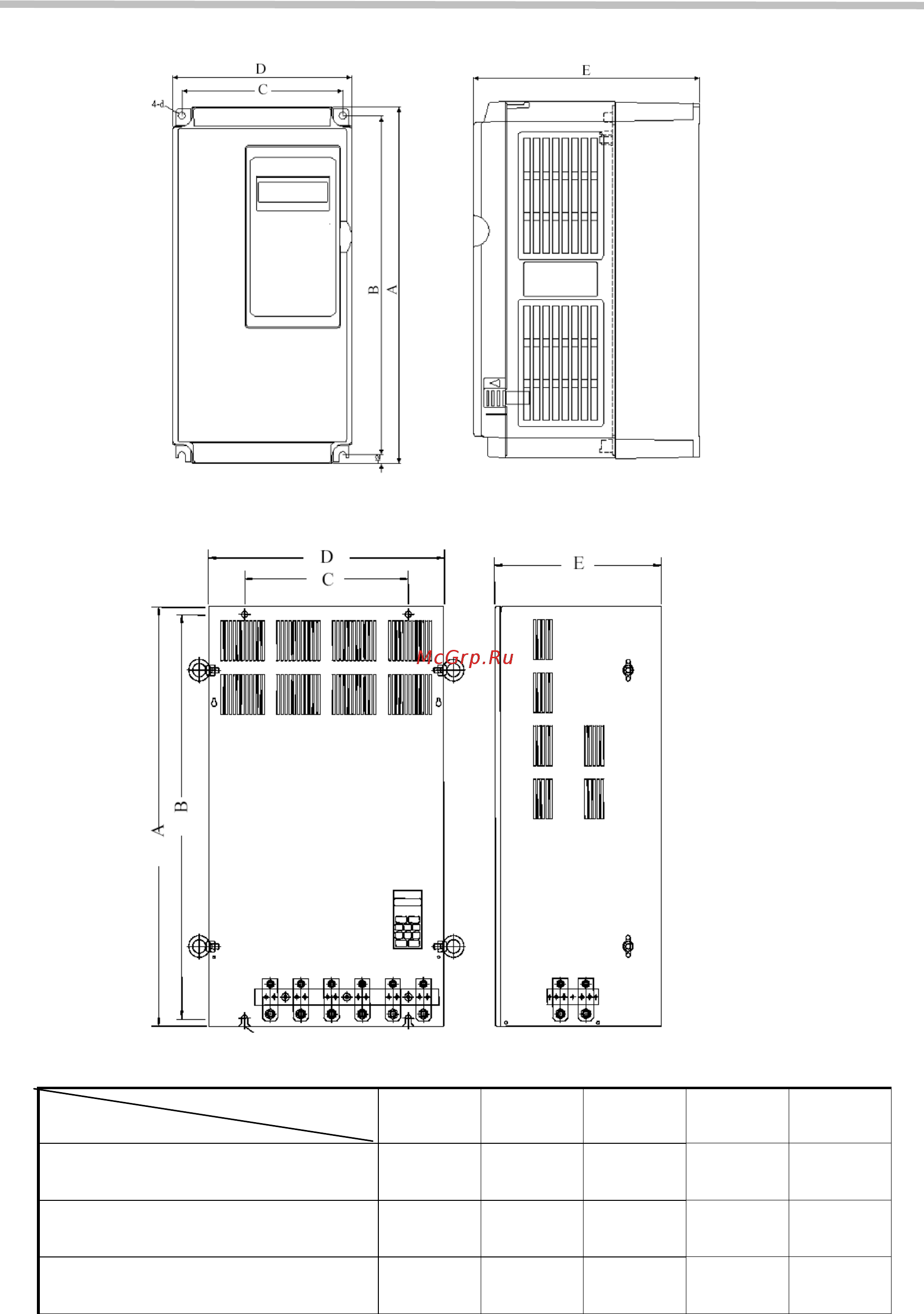

РАЗМЕРЫ, мм
МОДЕЛЬ
A B C D E
Типоразмер 4 360 340 245 265 247
Типоразмер 5 553 530 210 269 303
Типоразмер 6 653 630 250 308 308
