РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ (версия 1.5) E2-8300
56

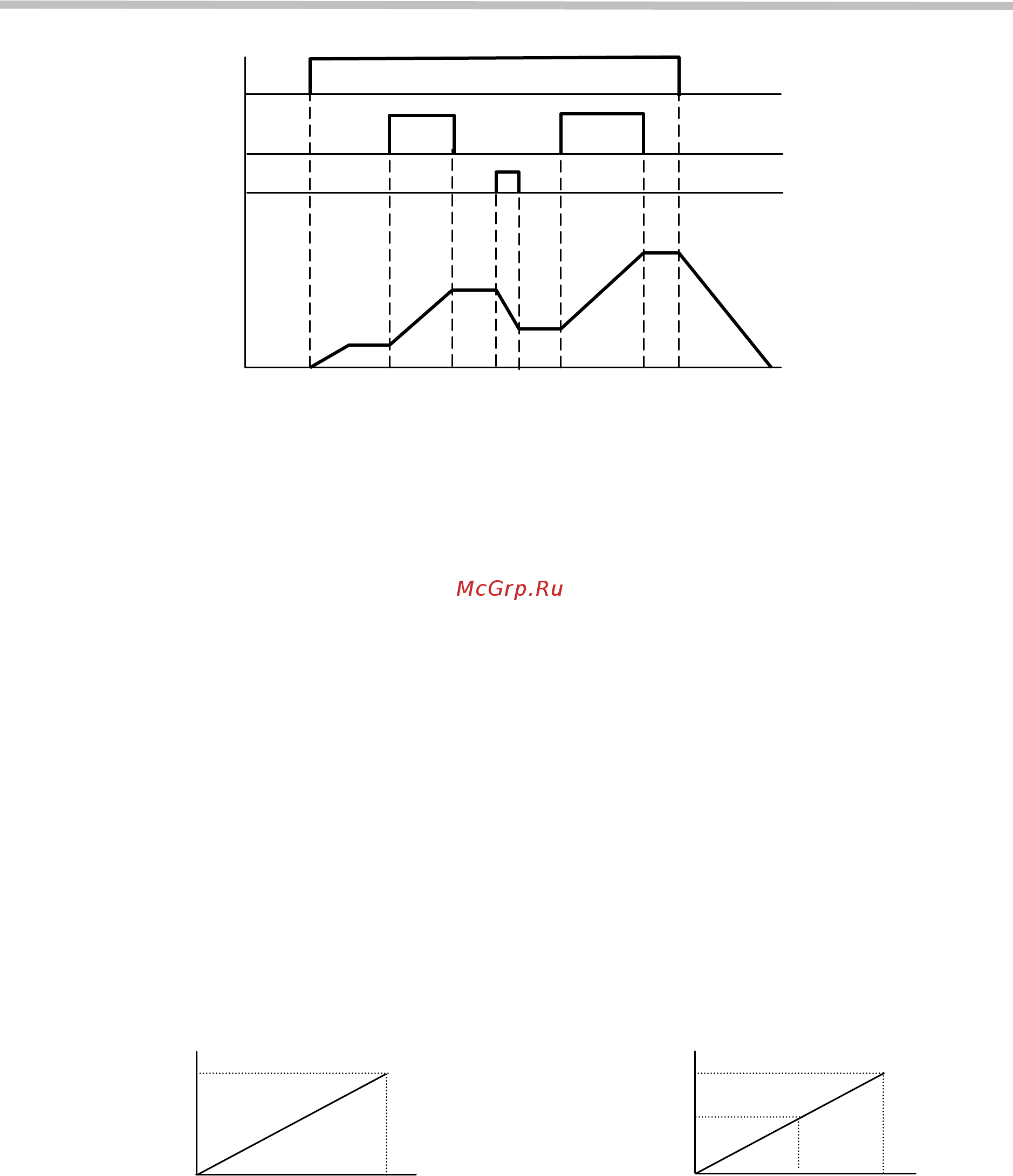

Примечание. В режиме ПИД-регулирования (11-0 0) управление командами Больше/Меньше невозможно.
14. 5-00…06=16 Задание скорости от внешних клемм
При отсутствии этого сигнала частота задается потенциометром на панели управления (при 1-06=1). При
поступлении этого сигнала задание частоты определяется значением аналогового сигнала на клемме AIN.
15. 5-00…06=17 (Отключение ПИД-регулятора)
При поступлении этого сигнала ПИД-регулятор отключается, при отсутствиивновь работает в
соответствии со значением константы 11-0.
16. 5-00…06=18 (Сброс ошибки)
Действие этого сигнала аналогично действию кнопки СБРОС на пульте управления. Данное значение по
умолчанию присвоено константе 5-05 (клемма S6).
17. 5-04=19 (Импульсный вход для подключения энкодера (только клемма S5)
Если константе многофункционального входа S5 присвоено значение 19, это означает, что данный вход
используется для ввода сигнала от энкодера (датчика с импульсным выходом). Частота импульсов на
входе S5 не должна превышать 5 кГц при скважности 2.
18. 5-05=20 (для моделей с программой v2.8 и ниже) - вход датчика обратной связи ПИД -регулятора AI2
(клемма S6))
Если константе многофункционального входа S6 присвоено значение 20, это означает, что данный вход
используется для ввода сигнала обратной связи ПИД-регулятора, работающего в соответствии со значением
константы 11-0.
19. 5-05=21 и 22 - смещение 1/ смещение 2 сигнала AI2 (для моделей с программой v2.8 и ниже)
Для задания смещения аналогового сигнала, поступающего от потенциометра пульта управления или от
аналогового входа AIN можно использовать сигналы 0 ~ 10 В (SW3 в положении V) или 0 ~ 20 мА (SW3 в
положении I) по входу AI2 (S6).
20. 5-06=23 (Аналоговый вход AIN)
Если константе 5-06 присвоено значение 23, это означает, что вход AIN используется для ввода сигнала
задания частоты. При установке переключателя SW2 в положение V, изменение напряжения на входе
AIN в пределах от 0 до 10В соответствует изменению заданной частоты от минимального до
максимального значения. При установке переключателя SW2 в положение I, изменение тока по входу
AIN в пределах от 0 до 20 мА соответствует изменению заданной частоты от минимального до
максимального значения.
Примечание. Для сигналов 4-20 мА на входах AIN и AI2 необходимо установить значение 12-6=0001.
21. 5-00…06=24 (Функция PLC)
При данном значении констант входы S1-AIN используются для ввода внешних команд и сигналов во
встроенный PLC.
22. 5-00…06=25 (Колебательный режим); 5-00~06=26 (Повышение центральной частоты); 5-00~06=27
(Снижение центральной частоты).
Гц
В
10 0
AIN+AI2
Верхний предел
частоты 3-00
5-05=21
AIN+(AI2-5V)
Гц
В
10
0
5
Верхний предел
ч
астоты 3
-
00
5-05=22
БОЛЬШЕ
МЕНЬШЕ
ПУСК
частота
