РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ (версия 1.5) E2-8300
92

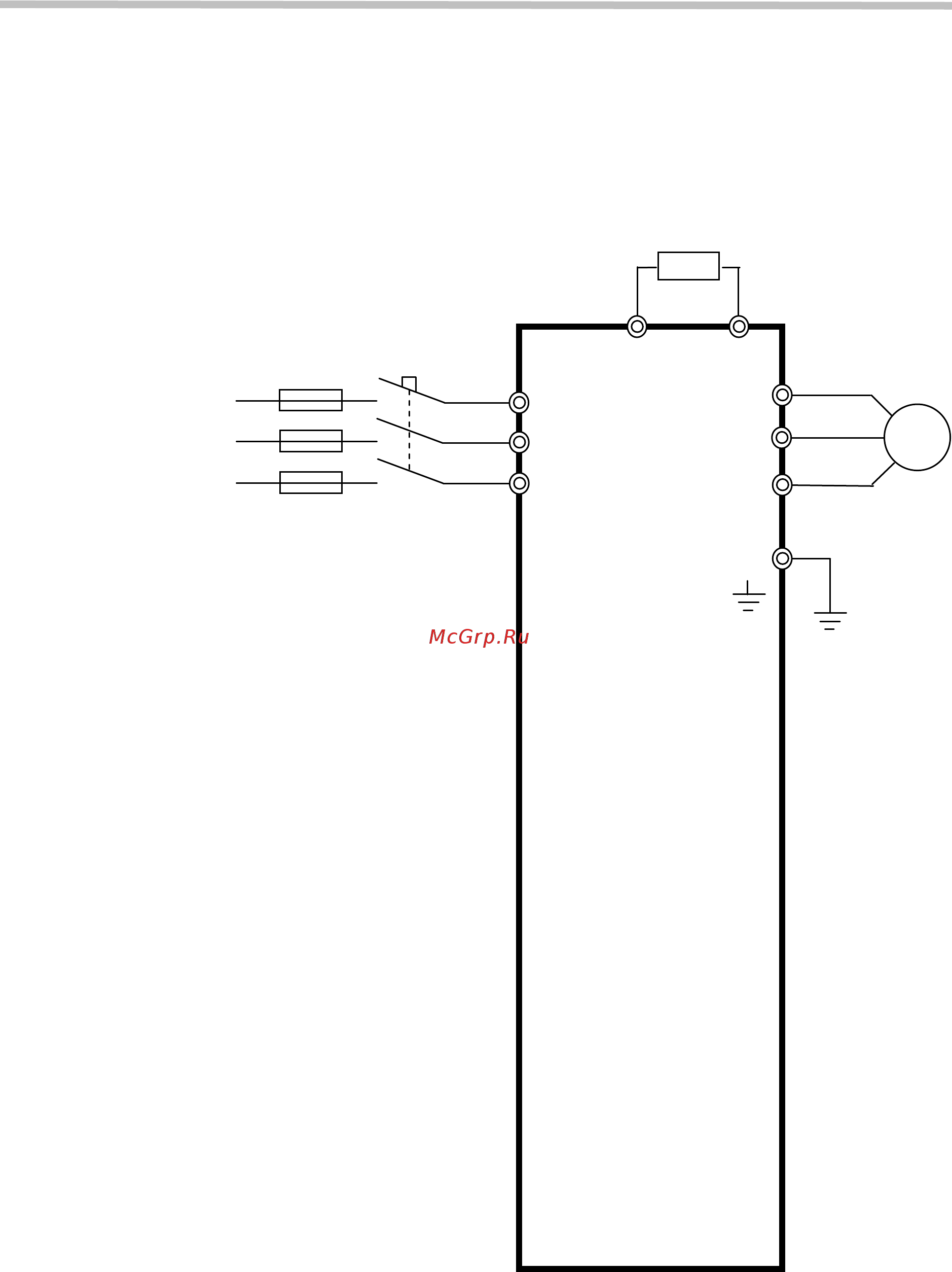

П2.4. Схема подключения тормозного резистора
для модели -020H.
M
T1
T2
T3
L1
L2
L3
Питающая сеть
~ 3 ф 380В 50 Гц
B2
Автоматический
выключатель
Тормозной
резистор
PE
B1/P
Примечания:
1. Тормозной резистор следует устанавливать в том
случае, когда тормозящий момент составляет от
20% до 100% от номинального момента. Это
возможно, когда необходимо обеспечить малое
время торможения, а инерция нагрузки велика.
2. При использовании тормозного резистора
необходимо отключить предотвращение срыва
при торможении – константа 9-02 = 0001.
