РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ (версия 1.5) E2-8300

3-29 : Снижение центральной частоты (%) : 0.0-20.0

Колебательный режим задается добавлением треугольной характеристики к базовой выходной частоте

преобразователя, при этом времена разгона и торможения задаются отдельно. Работа преобразователя при

использовании этой функции показана на рисунках ниже.

3-23: Центральная частота колебательного режима (%)

3-24: Амплитуда колебаний (%)

3-25: Провал амплитудного значения (%)

3-26: Время разгона для колебательного режима (с)

3-27: Время торможения для колебательного режима (с)

3-28: Повышение центральной частоты

3-29: Снижение центральной частоты

1) Колебательный режим включается при замыкании соответствующего входа (5-00…05=0025).

Колебания начинаются после достижения преобразователем центральной частоты колебаний (3-23).

При разгоне до центральной частоты в качестве времени разгона используется стандартное

значение (3-02/3-06). При отключении колебательного режима или останове преобразователя время

торможения также определяется стандартным значением (3-03/3-07). Однако во время

колебательного режима время разгона и торможения определяется значением констант 3-26 и 3-27

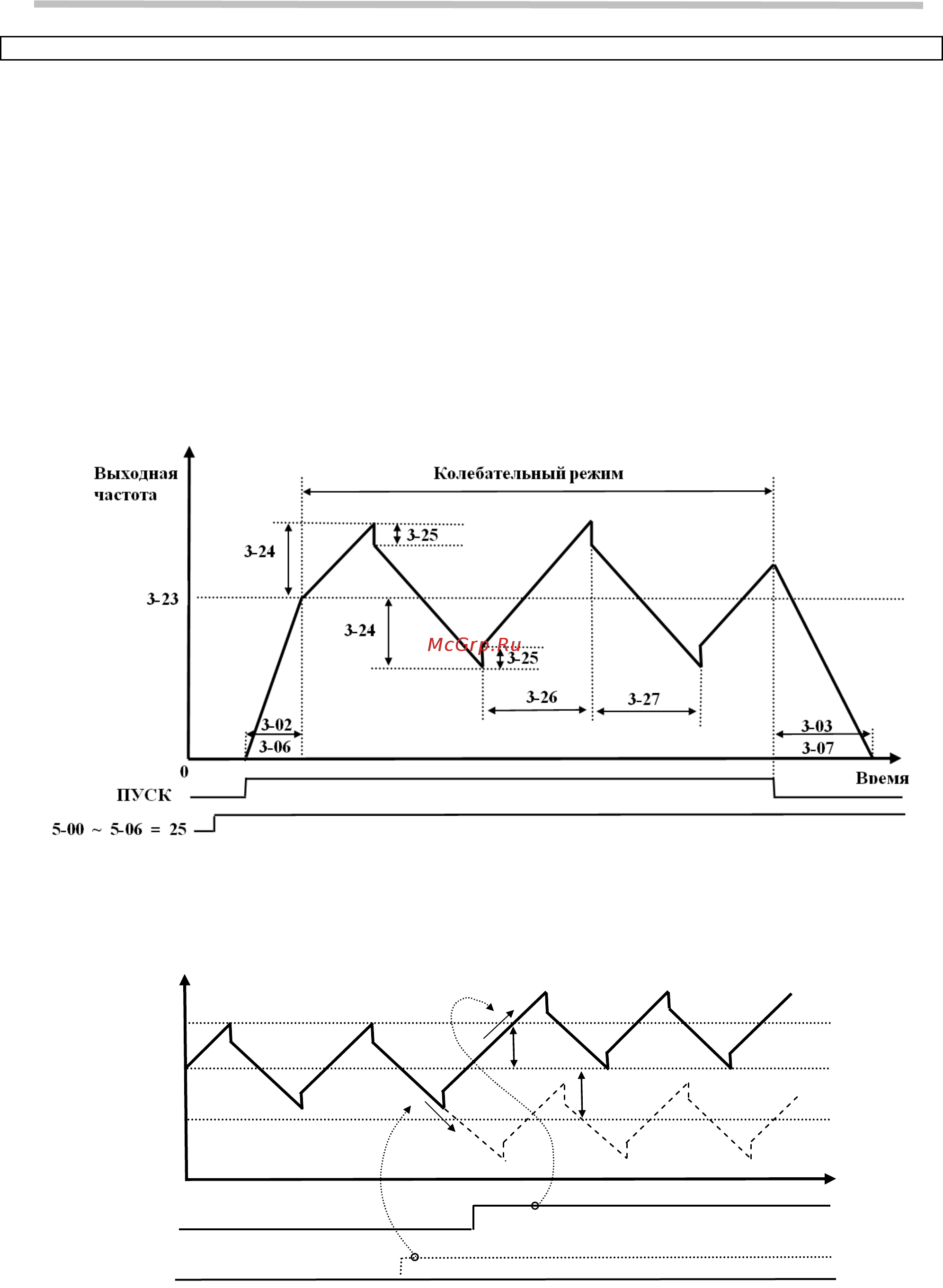

соответственно. Работа привода показана на рисунке ниже:

2) При работе в колебательном режиме центральная частота может задаваться сигналами на

многофункциональных входах. Однако нарастание и снижение не могут задаваться одновременно. Если эти

сигналы поступают одновременно, преобразователь сохраняет исходную частоту. Работа привода для этого

случая показана на рисунке ниже:

3) Функция предотвращения срыва отключена в процессе работы в колебательном режиме, однако в

процессе разгона до центральной частоты и останова после команды СТОП она действует.

5-00 ~ 5-

06 = 26

5-00 ~ 5-

06 = 27

out

3-23

Time

OFF

Выходная

частота

Время

ВКЛ

ОТ

КЛ

ОТ

КЛ
