РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ (версия 1.5) E2-8300
28
*3. Для отображения выходного тока, выходного напряжения и напряжения звена постоянного тока
должны быть установлены значения 0001 для соответствующих констант: 4-00…4-02.
*4. Для отображения состояния встроенного контроллера (PLC) должно быть установлено значение
константы 4-03 = 0001 и включен режим пуска от встроенного PLC (1-00 = 0003).
4.1.4. Примеры работы с пультом управления

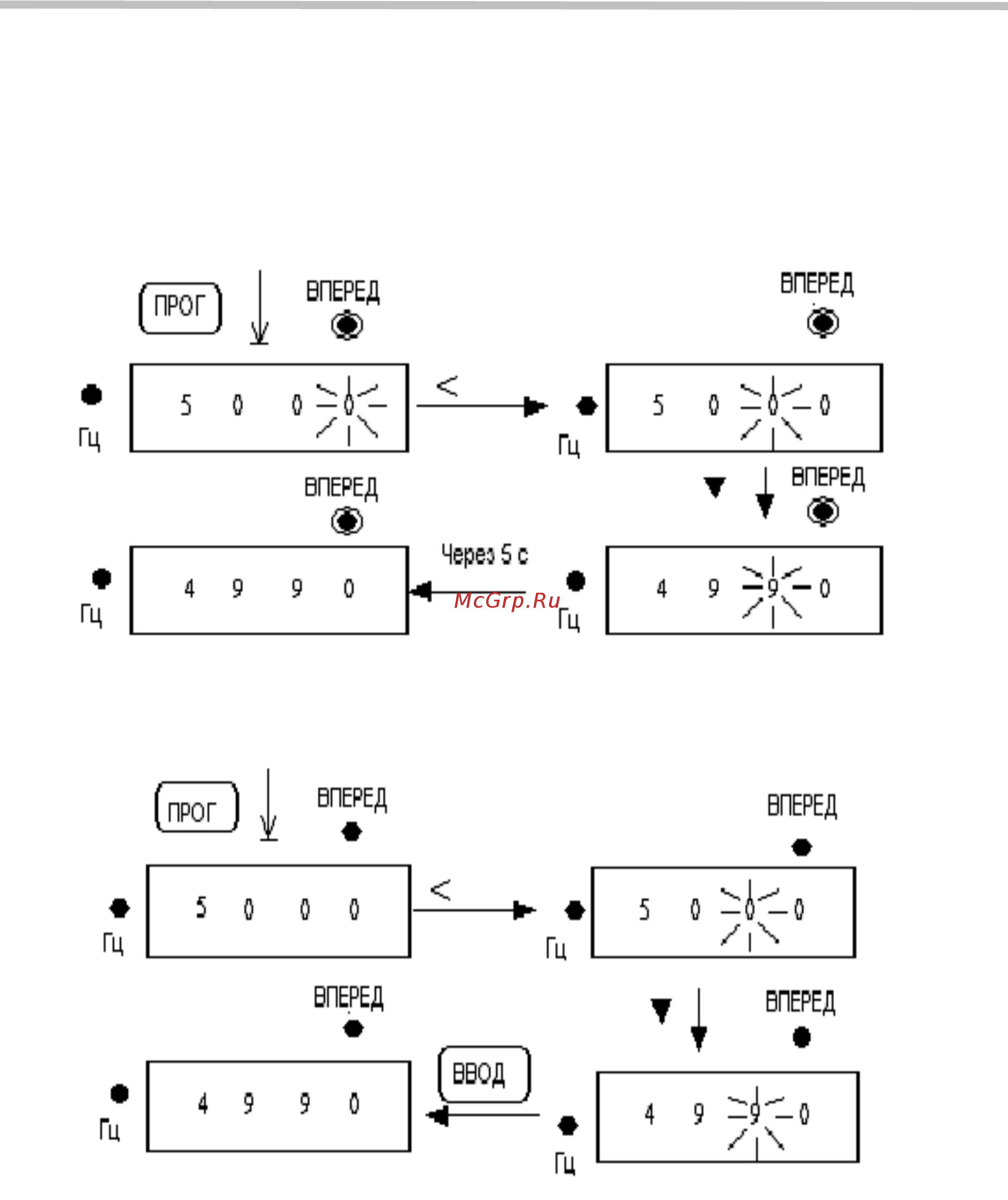

Пример 1. Изменение частоты при остановленном двигателе
Пример 2. Изменение частоты во время работы
