РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ (версия 1.5) E2-8300
61
Клеммы многофункциональных дискретных выходов:
8-02: Реле 1 (клеммы R1A, R1B, R1C на колодке TM2)
8-03: Реле 2 (клеммы R2A, R2B на колодке TM2)
0000: Работа
0001: Достижение заданной частоты (Частота задания ± 8-05)
0002: Достижение указанной частоты (8-04 ± 8-05)
0003: Частота выше указанной (> 8-04)
0004: Частота ниже указанной (< 8-04)
0005: Перегрузка по моменту
0006: Неисправность
0007: Автоматический перезапуск
0008: Потеря напряжения питания
0009: Аварийный останов
0010: Останов выбегом
0011: Перегрузка двигателя
0012: Перегрузка преобразователя
0013: Потеря сигнала обратной связи ПИД- регулятора
0014: Управление от встроенного PLC
0015: Питание подано

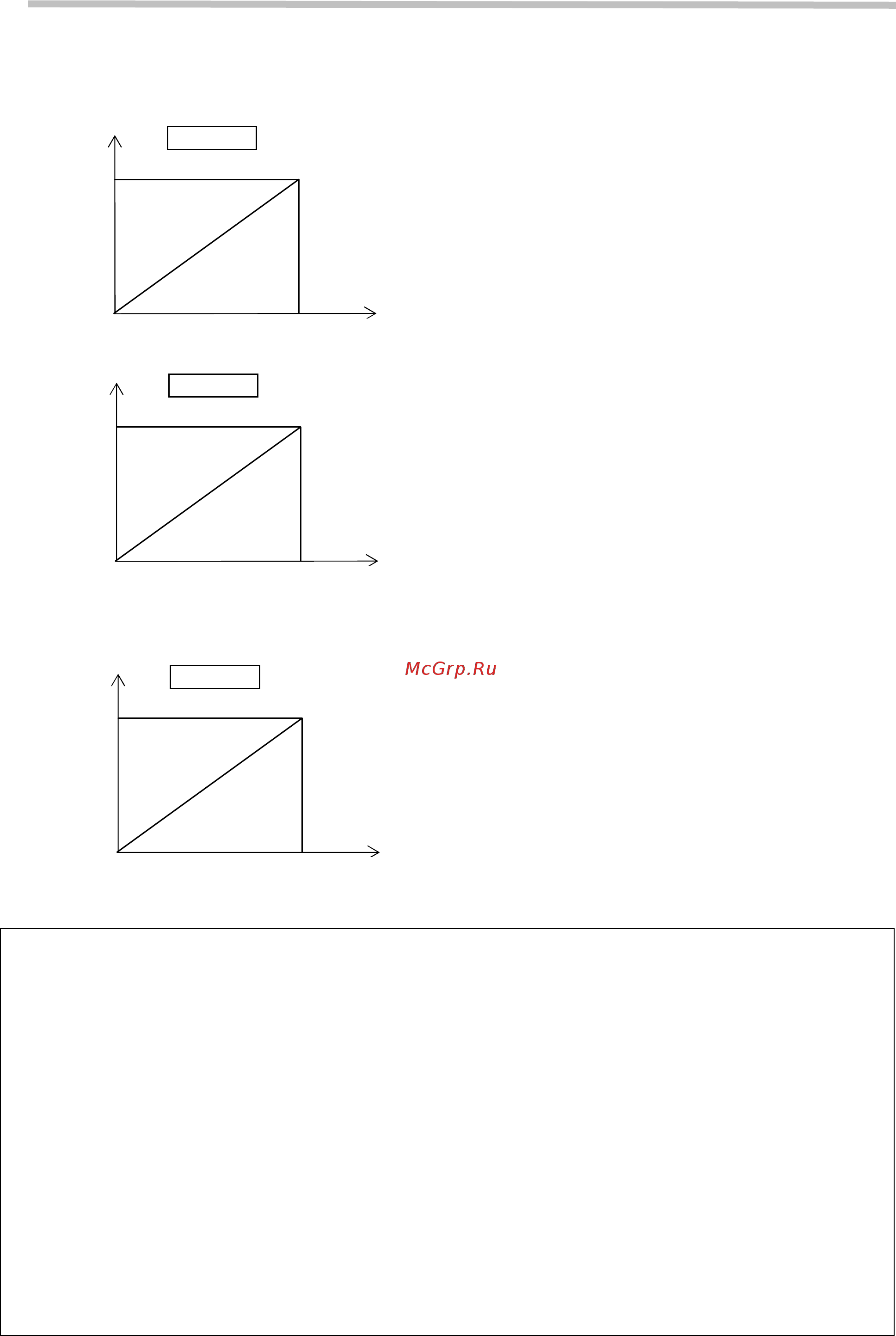

Напряжение
звена посто-
янного тока
10В
FM+
8-00 = 0003
500В или
1000В
В моделях с питанием от однофазной сети 220В
изменение напряжения FM
+ от 0 до 10В соответствует
напряжению звена постоянного тока от 0 до 500В.
В моделях с питанием от трехфазной сети 380В
изменение напряжения FM
+ от 0 до 10В соответствует
напряжению звена постоянного тока от 0 до 1000В
Выходной
ток
10В
FM+
8-00 = 0004
Например, номинальный ток модели Е2-8300-S1L
составляет 4,5А. При изменении выходного тока от 0
до 4,5А напряжение FM+ будет меняться от 0 до 10В.
Номиналь-
ный ток
Обратная
связь ПИД
10В
FM+
8-00 = 0005
100%
обратная
связь
При 11-0 ≠ 0, изменение напряжения FM+ от 0 до 10В
соответствует сигналу обратной связи от 0 до 100%.
При 11-0 = 0, изменение напряжения FM+ от 0 до 10В
соответствует изменению напряжения от 0 до 10В или
тока от 0 до 20 мА на входе AI2.
