РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ (версия 1.5) E2-8300

2. При 2-08≠0, выключенной функции перезапуска при кратковременной потере питающего

напряжения и снижении напряжения на звене постоянного тока до значений, указанных в п.1,

преобразователь снижает скорость двигателя до нуля за время 2-08 (если сохраняется питание

процессора). Значение 2-08 должно быть выбрано меньше времени инерционного торможения.

Если в процессе торможения восстановится питание, двигатель снова разгоняется до заданной частоты,

но только в том случае, когда включен режим торможения за счет инерции нагрузки, т.е. установлено

значение для одной из констант 5-00…5-06 = 28 и замкнута соответствующая входная клемма (S1…S6,

AIN) с клеммой COM (или 24G). Если указанная клемма не замкнута, двигатель остановится и не

запустится даже при подаче команды ПУСК.

Группа констант 3: Параметры функционирования

3-00: Верхний предел частоты (Гц) : 0.01 - 400.00

3-01: Нижний предел частоты (Гц) : 0.01 - 400.00

Примечание: При 3-01 = 0 Гц и задании частоты 0 Гц привод остановится при нулевой скорости. При 3-01 >

0 Гц и задании частоты < 3-01 привод будет работать на частоте 3-01.

3-02 : Время разгона 1 (с): 0.1 – 3600.0

3-03 : Время торможения 1 (с): 0.1 – 3600.0

3-04 : S-кривая разгона / торможения 1 (с): 0.0 – 4.0

3-05 : S-кривая разгона / торможения 2 (с): 0.0 – 4.0

3-06 : Время разгона 2 (с): 0.1 – 3600.0

3-07 : Время торможения 2 (с): 0.1 – 3600.0

3-08 : Время разгона в шаговом режиме (с): 0.1 –25.5

3-09 : Время торможения в шаговом режиме (с): 0.1 – 25.5

1) Формула вычисления времени разгона и торможения до заданной частоты: в знаменателе указана

номинальная частота двигателя.

Время разгона = 3-02 (или 3-06) x

Заданная частота

Время торможения = 3-03 (или 3-07) x

Заданная частота

0-05 0-05

2) При 5-00 – 5-06 = 06 (Разгон/Торможение 1/2) выбор между первой и второй группами параметров

(разгон/торможение/S-кривые) осуществляется сигналом на соответствующей входной клемме.

3) При 5-00 – 5-06 = 05 (Шаговый режим) работа в шаговом режиме определяется сигналом на

соответствующей входной клемме. Разгон и торможение в этом случае соответствуют таковым для

шагового режима.

4) При 5-00 – 5-06 = 05 (Шаговый режим) и 06 (Разгон/Торможение 1/2), используемые константы сведены в

следующую таблицу:

Функция

Значение

Время разгона/тормож. 1

(3-02/3-03)

Время разгона/тормож. 2

(3-06/3-07)

Время разг./торм. для

шагового режима (3-08/3-09)

Выходная частота

определяется значением

1-06

Выходная частота

определяется значением

1-06

Работа на частоте шагового

режима 6-01

5-00…5-05=05

Шаговый режим

Выкл. Выкл. Вкл.

5-00…5-05=06

Разгон/Торможение 1/2

Выкл. Вкл. Выкл.

5) При равенстве времени S-кривой (константы 3-04/3-05) нулю S-кривая не используется.

Характеристики разгона и торможения представляют собой прямую линию.

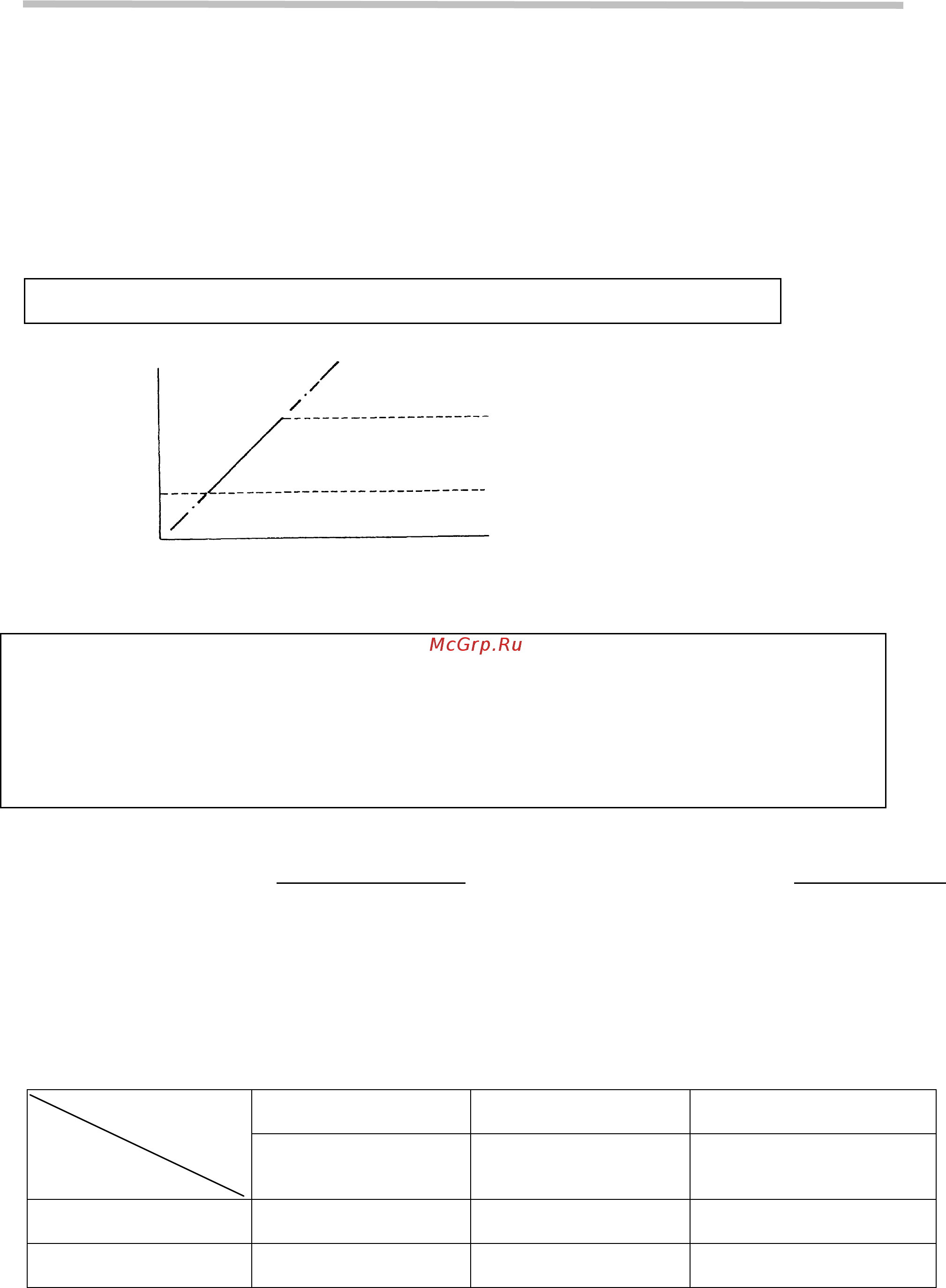

Заданная частота

3-00 (верхний предел частоты)

3-01 (нижний предел частоты)

(прим.)
