РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ (версия 1.5) E2-8300
69
Примечание: ПИД регулирование предназначено для поддержания на заданном уровне технологического
параметра (например, давления, расхода или температуры). При работе с ПИД-регулятором
установите 5-05=20 (для моделей c версией программы v.2.9 и выше установите 5-12 = 20) , при этом

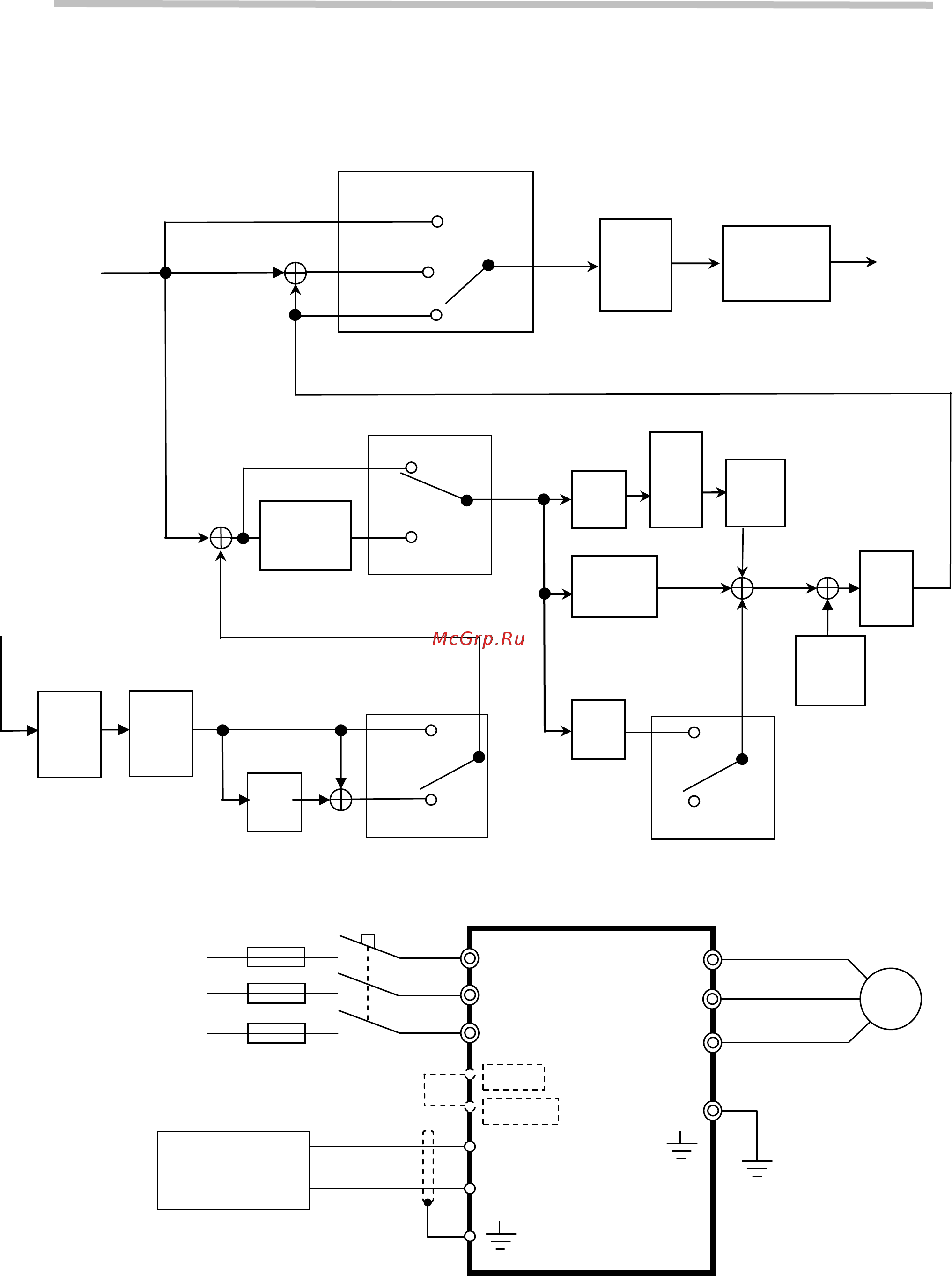

клемма AI2 становится входом сигнала обратной связи. Схема регулирования приведена ниже:
Пример. Управление насосом для поддержания заданного давления в системе (при произвольных
изменениях расхода) с использованием преобразователя частоты и датчика давления. Схема подключения
приведена на рисунке (применен датчик давления с токовым выходом 4-20 мА).
Датчик давления устанавливается на выходе насоса (на напорном трубопроводе).
Примечание. При подключении датчика к моделям E2-8300-S3L, -003H…-075Н (схема п.3.4.2),
необходимо соединить между собой клеммы 24G и AGND.
2,4,6,8
(11-0)
0
Выходная
частота
Задание
частоты
(1-06)
Обратная связь
(сигнал на входе AI2)
Тип си-
гнала
(12-6)
Сброс
I
(12-4)
Ограниче-
ние частоты
(3-00,3-01)
Спящий
режим
(12-7,
12-8)
D
(11-4)
+
+
1,3,5,7
2,4,6,8
+
_
Калибр
коэф-т
(11-1)
P
(11-2)
I
(11-3)
D
(11-4)
Огра-
ниче-
ние I
(12-3)
(11-0)
1,3,5,7
+
+
+
Сдвиг
(11-5)
(11-6)
Задер-
жка
(11-7)
1,2,5,6
3,4,7,8
(11-0)
Обращен-
ная х-ка
х (-1)
5,6,7,8
(11-0)
+
+
1,2,3,4
+
+
M
T1
T2
T3
L1 (L)
L2
L3 (N)
Питающая сеть
~ 1 ф 220В (L-N)
или
~ 3 ф 380В (L1-L2-L3)
PE
+
_
Датчик
давления
24V
AI2
НАСОС
24G
AGND
