РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ (версия 1.5) E2-8300
60

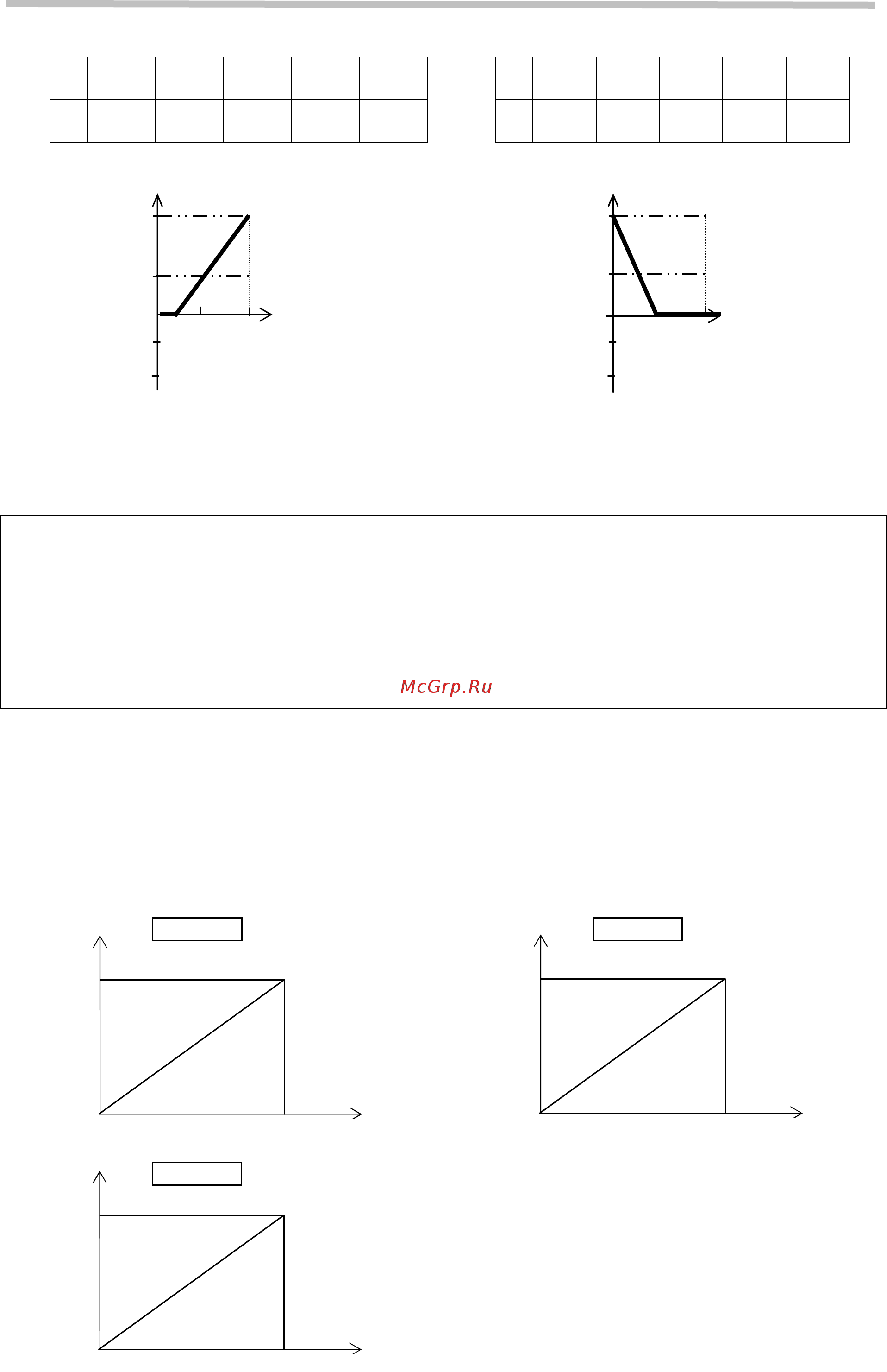

Настройки для рис. 3. Настройки для рис. 4.
7-00 7-01 7-02 7-03 7-05
7-00 7-01 7-02 7-03 7-05
E 100% 20% 1 0 100%
F 100% 50% 1 1 100%
3. Преобразователь считывает среднее значение аналоговых сигналов один раз за период (7-04 x 4мс).
Пользователь может увеличить интервалы опроса при высокой интенсивности помех, но при
увеличении интервалов соответственно увеличивается время реакции системы.
Группа констант 8 - Настройка многофункциональных выходных сигналов
Многофункциональный аналоговый выход:
8-00: Переменная на аналоговом выходе:
0000: Выходная частота
0001: Заданная частота
0002: Выходное напряжение
0003: Напряжение цепи постоянного тока
0004: Ток двигателя
0005: Обратная связь ПИД-регулятора
8-01: Коэффициент аналогового выхода = 0 ~ 200%
На клемму FM+ многофункционального аналогового выхода выводится постоянное напряжение в диапазоне
0~10В. Коэффициент пропорциональности для этого выхода определяется константой 8-01. Назначение данной
константыотрегулировать соотношение значения выводимой переменной и показаний внешнего вольтметра или
другого внешнего оборудования.
При выводе значения обратной связи ПИД-регулятора (входное напряжение или ток на клемме AI2) величина
сигнала на клемме FM+ пропорциональна входному сигналу 0~10В или 4~20мА.
Примечание: Максимальное значение выходного сигнала аппаратно ограничено величиной 10В, поэтому даже
если выходной сигнал должен превышать это значение, он сохранится на уровне 10В.
Напряжение на многофункциональном аналоговом выходе:
Верхний предел
частоты (3-00=50)
Верхний предел
частоты (3-00=50)
Гц
В
50Гц
25Гц
0Гц
E
2В
(4мА)
10В
(20мА)
Сдвиг
0%
-50%
-100%
Рис. 3
Гц
В
50Гц
25Гц
0Гц
F
5В
10В
(20мА)
Сдвиг
-0%
-50%
-100%
Рис. 4
Выходная
частота
3-00
10В
FM+
8-00 = 0000
Заданная
частота
3-00
10В
FM+
8-00 = 0001
Выходное
напряжение
10В
FM+
8-00 = 0002
В режиме векторного управления (
0
-
00
=
0
или
1
)
изменение напряжения FM+ от 0 до 10В соответствует
изменению выходного напряжения от 0 до значения 0-01.
В режиме U/f (0-00 = 2) изменение напряжения FM+ от 0
до 10В соответствует изменению выходного напряжения
от 0 до значения (0-07) х (10-5)%
0-01 или
(0-07)х(10-5)
