РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ (версия 1.5) E2-8300
72
Группа констант 13 - Параметры управления по последовательной линии связи
Внимание! Подробное описание функций управления ПЧ по последовательному интерфейсу приведено в
Руководстве пользователя «Протокол управления преобразователями частоты серии Е2-8300 по
последовательной линии связи».
13-0: Адрес устройства: 1 - 254
13-0: используется для задания адреса устройства, что необходимо при использовании в системе более чем
одного преобразователя.
13-1: Скорость обмена (бит/с): 0000 : 4800
0001 : 9600
0002 : 19200
0003 : 38400
13-2: Количество стоповых бит: 0000 : 1 стоповый бит
0001 : 2 стоповых бита
13-3: Контроль четности: 0000 : нет контроля
0001 : четно
0002 : нечетно
13-4: Формат данных: 0000 : 8 бит данных
0001 :7 бит данных
Обеспечивается управление и контроль состояния ПЧ Е2-8300 от компьютера (ПК) или контроллера (ПЛК) по
последовательной линии связи (протокол Modbus).
Для связи могут использоваться интерфейсы:
• RS-232, при этом возможно управление только одним ПЧ от ПК (ПЛК). Необходимо приобрести
интерфейсный кабель RS232 – см.Приложение1;
• RS-485, при этом возможно управление несколькими преобразователями от одного ПК или ПЛК
(допустимое количество преобразователей – 254; 13-0 = 1…254). Необходимо приобрести модуль
интерфейса RS485 - см.Приложение1.
Примечания: 1. Скорости обмена (13-1) ПК и ПЧ должны быть установлены одинаковыми. Формат данных
(13-2/13-3/13-4) также должен быть настроен одинаково.
2. Новое значение константы преобразователя становится действующим сразу после изменения его
компьютером.

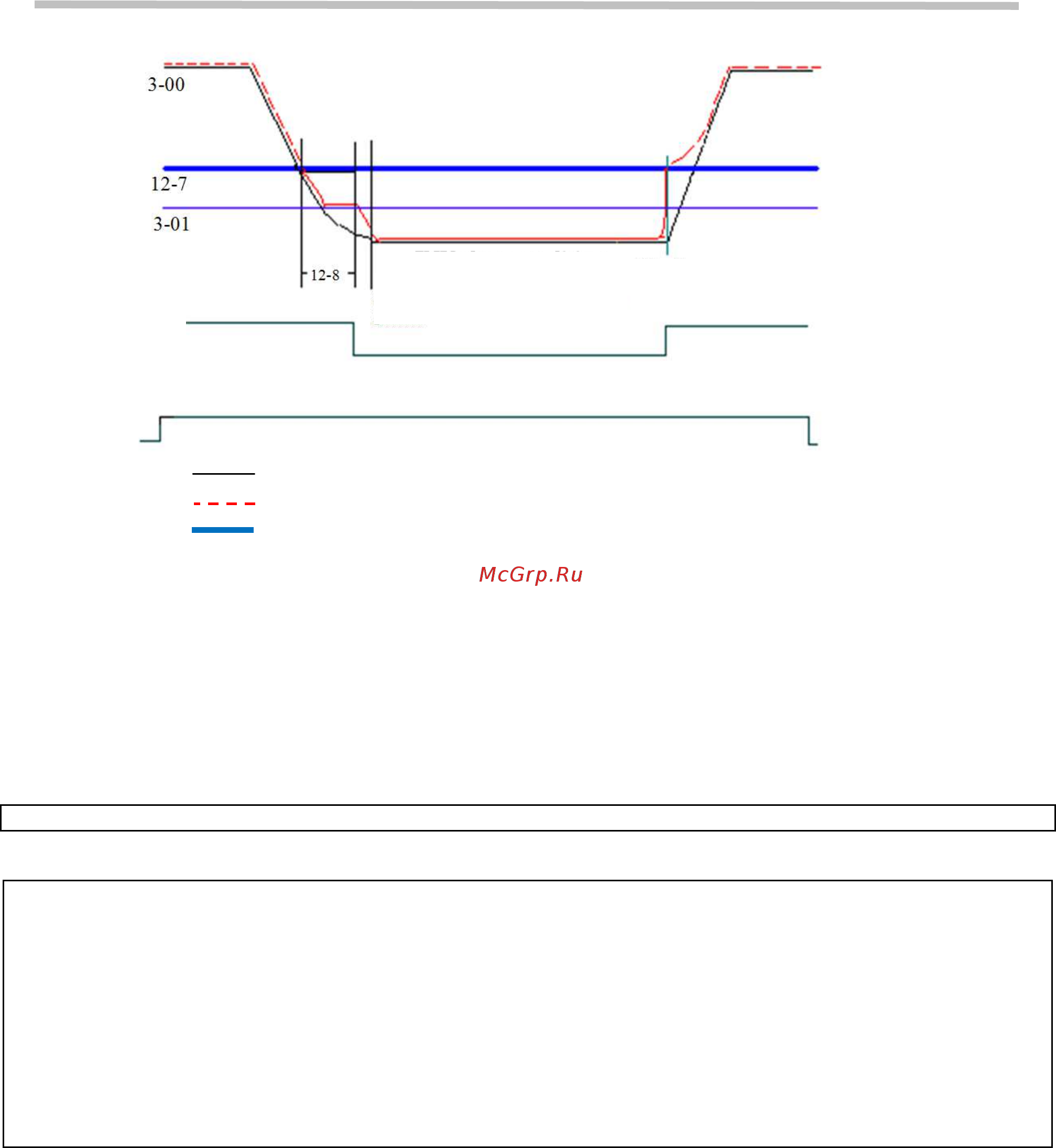

Спящий режим
Точка
засыпания
Точка
включения
Внутренняя
команда ПУСК
Внешняя
команда ПУСК
Выходная частота преобразователя частоты
Выходная частота ПИД-регулятора
12-7 - частота перехода в «спящий режим»
12-8 – задержка перехода в «спящий режим»
3-00 – верхний предел частоты
3-01 – нижний предел частоты
