8 / 17
0006081158_201102

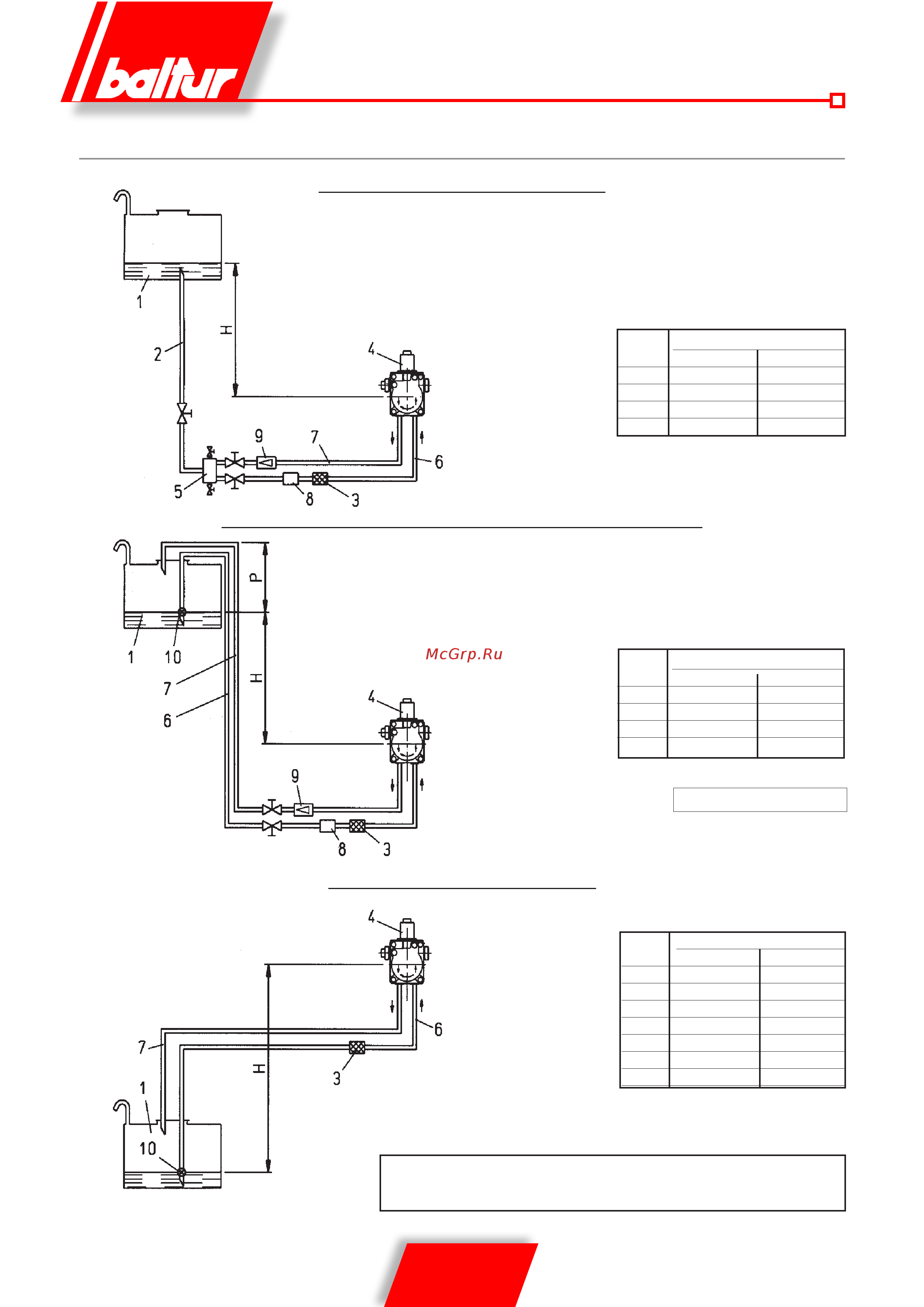

СИСТЕМА ПО ПРИНЦИПУ ПАДЕНИЯ С ПОДАЧЕЙ ИЗ ВЕРХНЕЙ ЧАСТИ БАКА
ПИТАЮЩАЯ СИСТЕМА НА ВСАСЫВАНИИ
СИСТЕМА ПОДАЧИ ПО ПРИНЦИПУ ТЯЖЕСТИ
H - Разница между минимальным уровнем в баке и осью насоса
L - Общая длина каждого трубопровода, включая вертикальный
отрезок. Для каждого колена или вентиля уберите 0,25 метров.
ПРИМ. В случае нехватки устройств на трубопроводах
придерживайтесь действующих норм.
Отметка P = 3,5 м. (макс.)
H L Общая метры
метры Ø вн.=10 мм Ø вн.12 мм.
0,5 15 27
1 12 23
1,5 9 19
2 7 15
2,5 4 10
3 - 7
3,5 - -
H L Общая метры
метры Ø вн.=10 мм Ø вн.=12 мм.
1 20 30
2 25 35
3 30 40
4 35 45
1 Бак
2 Подводящий трубопровод
3 Сетчатый фильтр
4 Насос
5 Дегазатор
6 Всасывающая труба
7 Труба обратки горелки
8 Автоматическое отсечное устройство
при выключенной горелке
9 Одноходовой клапан
ОСЬ НАСОСА
ОСЬ НАСОСА
1 Бак
3 Сетчатый фильтр
4 Насос
6 Всасывающая труба
7 Труба обратки
8 Автоматическое отсечное устройство
при выключенной горелке
9 Одноходовой клапан
10 Донный клапан
ОСЬ НАСОСА
1 Бак
3 Сетчатый фильтр
4 Насос
6 Всасывающая труба
7 Труба обратки
10 Донный клапан
ТАБЛИЦА ТРУБОПРОВОДОВ ДЛЯ ГОРЕЛКИ МОДЕЛИ
H L Общая метры
метры Ø вн.=10 мм Ø вн.=12 мм.
1 20 30
2 25 35
3 30 40
4 35 45
