Baltur COMIST 20 [6/24] Технические характеристики

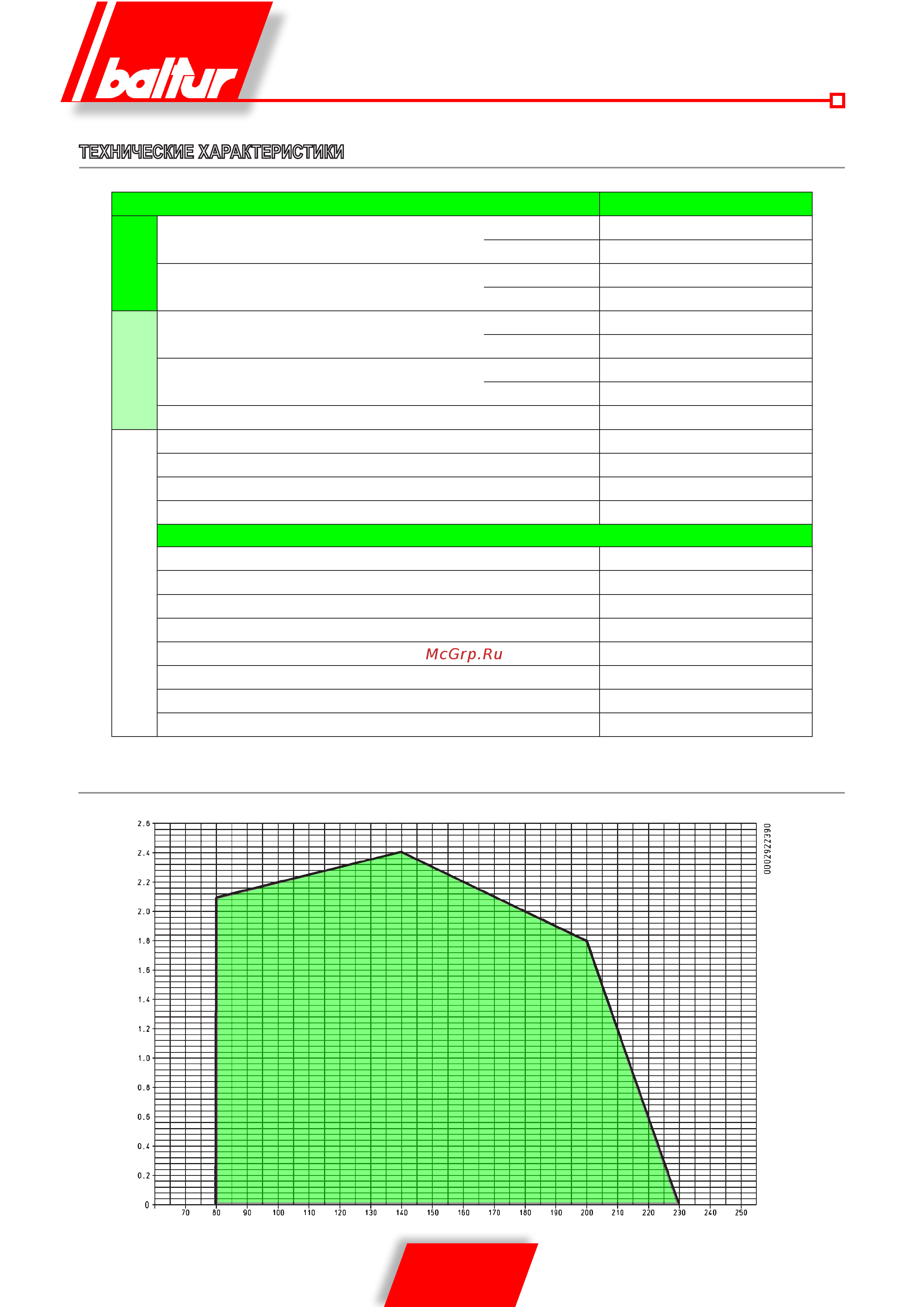

![Baltur COMIST 20 [6/24] Технические характеристики](/views2/1591909/page6/bg6.png)
4 / 17
0006081158_201102
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
РАБОЧИЙ ДИАПАЗОН
COMIST 20
Метан
ТЕПЛОВАЯ МОЩНОСТЬ
МАКС. КВт
230
МИН. КВт
80
РАСХОД
МАКС. м³/ч
23,1
МИН. м³/ч
8
Дизельное
топливо
ТЕПЛОВАЯ МОЩНОСТЬ
МАКС. КВт
230
МИН. КВт
80
РАСХОД
МАКС. кг/ч
19,4
МИН. кг/ч
6,7
ВЯЗКОСТЬ ТОПЛИВА
1,5° E a/at 20° C
ТРАНСФОРМАТОР РОЗЖИГА
10 kВ - 20 мA
НАПРЯЖЕНИЕ Вольт
1N ~ 230 В 50 Гц
Двигатель крыльчатки КВт
0,25 -1,6 A - 2800 об/мин
ДВИГАТЕЛЬ НАСОСА КВт
0,100 - 0,9A 2830 об/мин
МАТЕРИАЛ В КОМПЛЕКТЕ
СОЕДИНИТЕЛЬНЫЙ ФЛАНЕЦ ГОРЕЛКИ
1
ИЗОЛЯЦИОННЫЙ ШНУР
1
ИЗОЛЯЦИОННАЯ ПРОКЛАДКА
1
ФИЛЬТР
N°1 - 3/8”
ГИБКИЕ ТРУБКИ
N°2 - 1/4” x 3/8””
ШПИЛЬКИ
N°4 - M10
ГАЙКИ
N°4 - M10
ПЛОСКИЕ ШАЙБЫ
N°4 - Ø10
мбар
КВт
