Baltur COMIST 20 [8/24] Соединение горелки с котлом
![Baltur COMIST 20 [8/24] Соединение горелки с котлом](/views2/1591909/page8/bg8.png)
6 / 17
0006081158_201102
СОЕДИНЕНИЕ ГОРЕЛКИ С КОТЛОМ
СИСТЕМА ПОДАЧИ ГАЗА ПРИ НИЗКОМ ДАВЛЕНИИ ( макс.
400 мм.В. С.)
Должны быть монтированы:
шариковый отсечной кран, газовый фильтр, стабилизатор
давления или редуктор давления (если давление подачи
выше 400 мм. В. С. = 0,04 кг/см
2
), вибровставка. Данные
детали должны монтироваться в соответствие с нашим
чертежом.
Считаем полезным довести до Вашего сведения некоторые
практические рекомендации по установке необходимых
аксессуаров на газовом трубопроводе вблизи от горелки.
1) Во избежание сильных падений давления при включении
нужно, чтобы имелся отрезок трубопровода, длиной 1,5 - 2
м между точкой установки стабилизатора или редуктора
давления и горелкой. Данная труба должна иметь диаметр,
одинаковый или больший соединительного патрубка
горелки.
2) Для лучшего функционирования регулятора давления
необходимо, чтобы он сам был монтирован на горизонтальном
трубопроводе после фильтра. Регулятор давления
газа должен регулироваться тогда, когда работает на
максимальном, действительно используемом горелкой
расходе.Давление на выходе должно регулироваться на
значение чуть ниже максимального расходуемого, того,
которое получается при затягивании до самого упора
регулировочного винта; для особых случаев - закручивание
винта регулировки приведёт к увеличению давления на
выходе регулятора, а откручивание - к уменьшению.
3) До того, как установить съёмный штуцер, рекомендуется
установить колено прямо на газовой рампе горелки. Этот
вариант позволит открыть возможную дверцу котла после
того, как был открыт сам штуцер.
ДЛЯ ГОРЕЛКИ С ГАЗОВЫМ КЛАПАНОМ DUNGS мод. MB .....
Клапан Dungs мод. MB .... оснащён фильтром и стабилизатором
давления газа, поэтому на газоподводящей трубе должен
устанавливаться отсечной кран и вибровставка.
Только в тех случаях, когда давление газа превышает
минимальное допустимое нормативами значение (400 мм. В. С.),
нужно установить на газовом трубопроводе с внешней стороны
котельни подходящий редуктор давления. До монтирования
съёмного штуцера рекомендуем установить колено прямо на
газовой рампе горелки. Этот вариант позволит открыть возможную
дверцу котла после того, как был открыт сам штуцер.

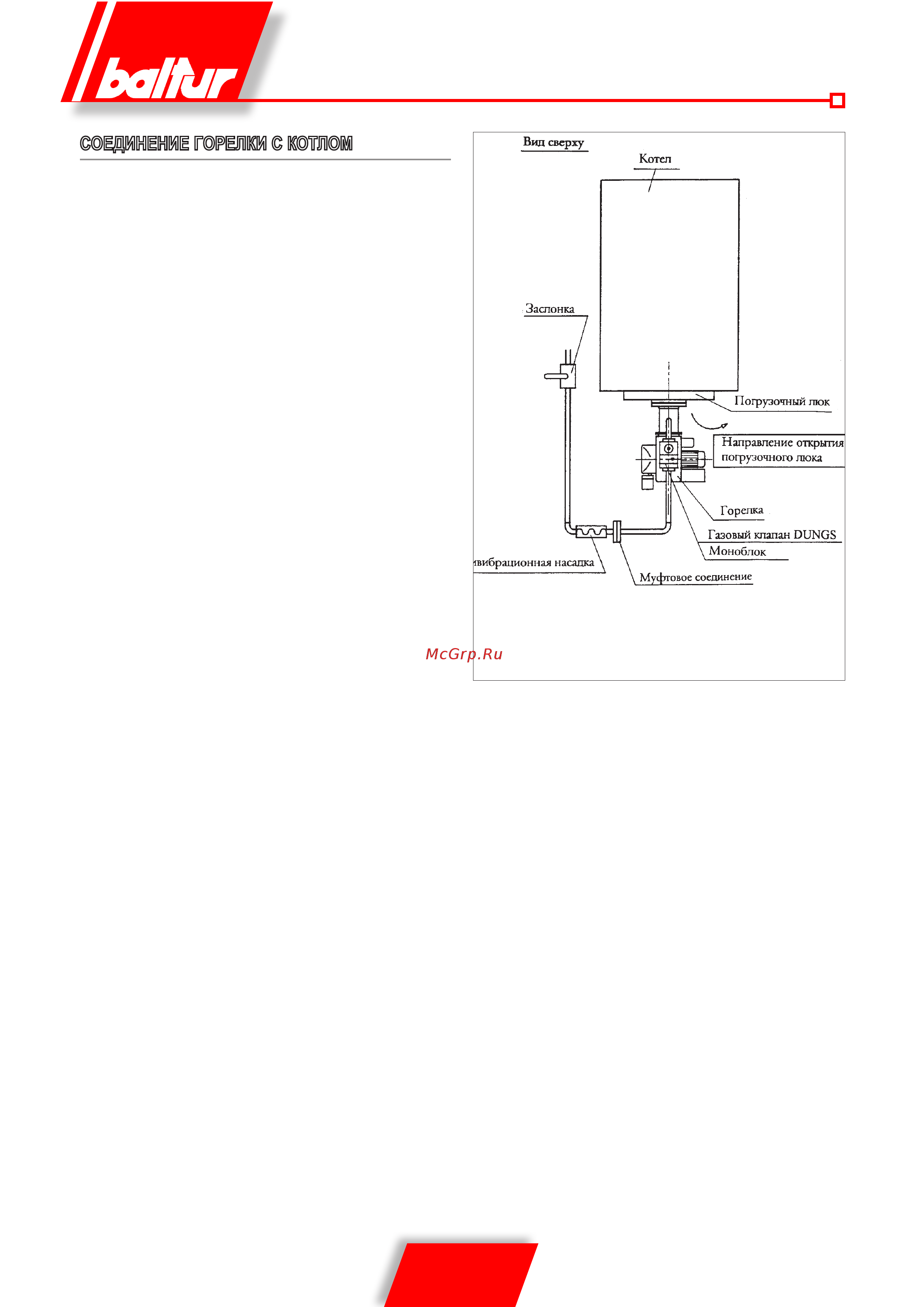

Всё вышеизложенное ясно отображается на рисунке BT 8871.
8871_ru.tif
