5 / 17
0006081158_201102

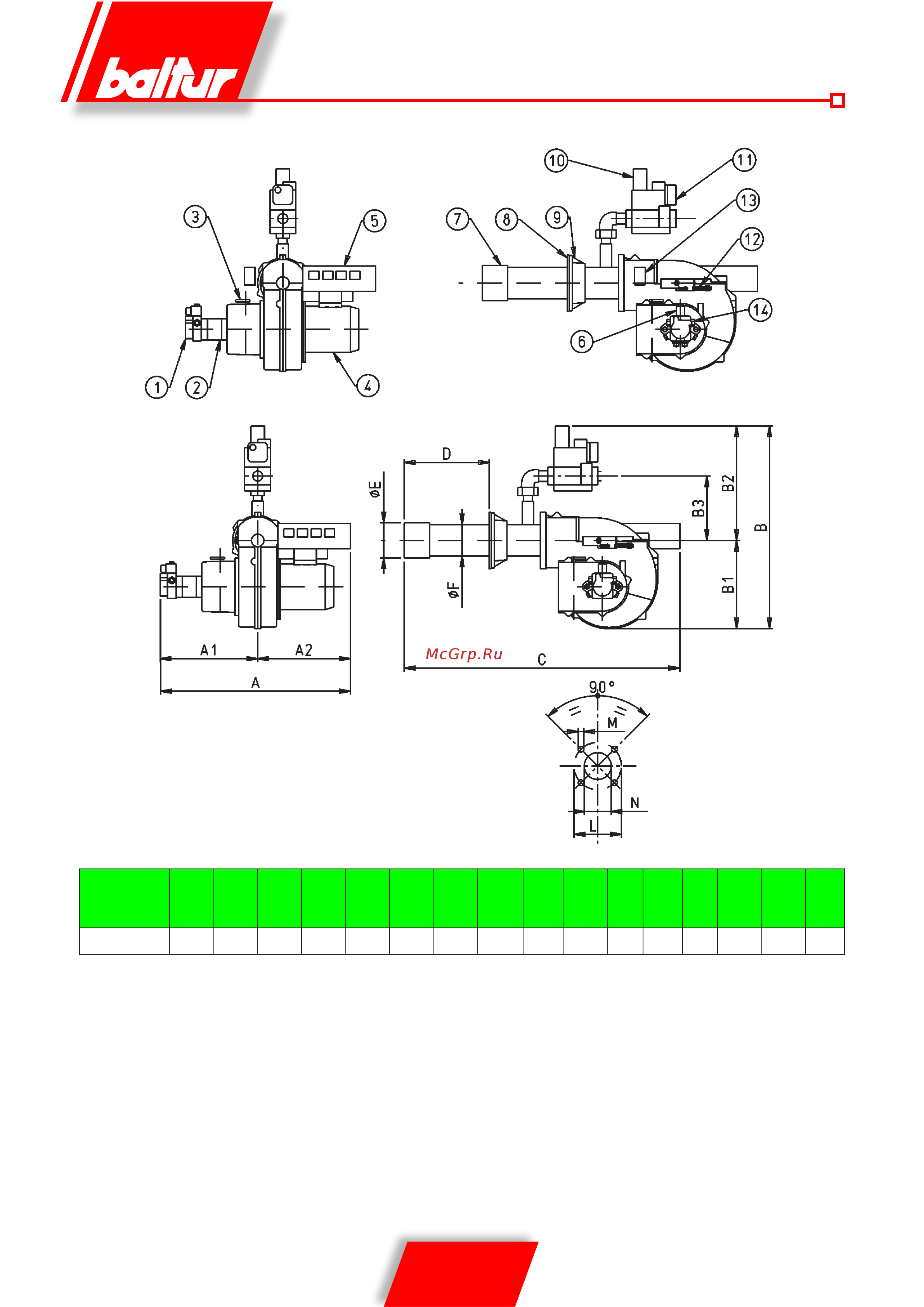

ПЕРЕЧЕНЬ КОМПОНЕНТОВ
1 - Насос
2 - Двигатель насоса
3 - Сектор регулировки воздуха
4 - Двигатель крыльчатки
5 - Коробка блока управления
6 - Электроклапан
7 - Головка горения
МОД. A A1 A2 B B1 B2 B3 C D
МИН.
D
МАКС.
E
Ø
F
Ø
L
МИН.
L
MAN
M
Ø
N
Ø
COMIST 20
620 330 290 650 270 380 220 820 120 290 117 114 170 210 M10 135
8 - Изоляционная прокладка
9 - Соединительный фланец горелки
10 - Моноблок
11 - Газовый прессостат
12 - Винт регулировки воздуха на головке горения
13 - Воздушный прессостат
14 - Подача
0002570170
