Baltur COMIST 20 [12/24] Розжиг и регулировка газа метана

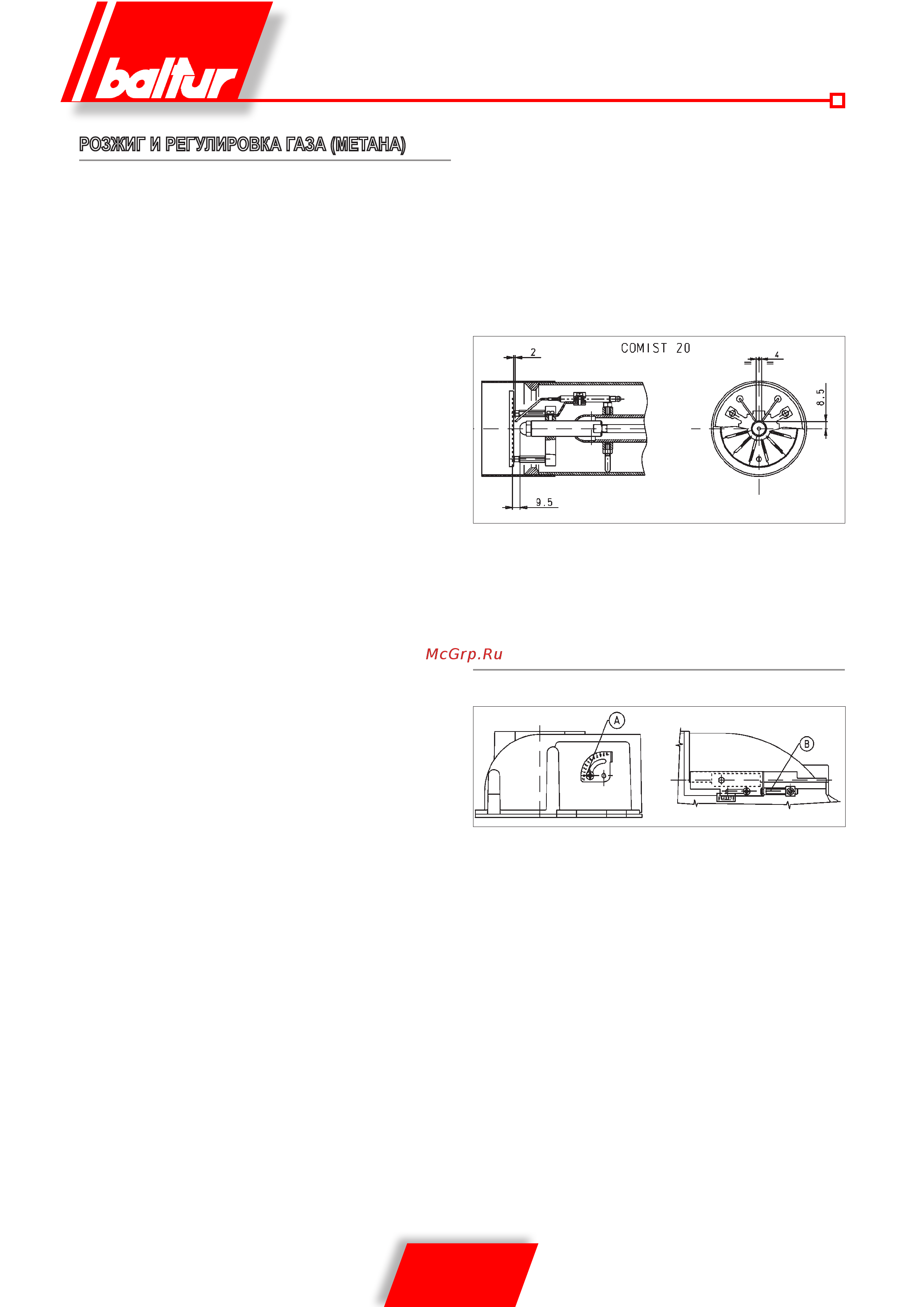

![Baltur COMIST 20 [12/24] Розжиг и регулировка газа метана](/views2/1591909/page12/bgc.png)
10 / 17
0006081158_201102
РОзЖИГ И РЕГУЛИРОВКА ГАзА (МЕТАНА)
Перед розжигом необходимо выпустить воздух из
трубопроводов.
После этого выполните следующее:
1) Проверьте, что выброс продуктов сгорания происходит
без препятствий (заслонка дымохода открыта) и, что есть
вода в котле.
2) Откройте на требуемое количество регулятор воздуха
для горения и откройте приблизительно на треть
воздушный зазор между диском и головкой, используя
винт регулировки диска пламени.
3) На регуляторах газовых клапанов отрегулируйте
необходимый расход газа.
ПРИМ. На последних страницах смотрите подробное
описание операций, необходимых для регулировки подачи
газа с учётом монтированного клапана на горелке.
4) Дайте ток на горелку, включая главный выключатель и
выключатель горелки. Горелка включится и начнётся
фаза предварительного продува. Если прессостат
контроля давления воздуха обнаружит значение давления
выше отрегулированного, сработает трансформатор
розжига и вслед за этим откроются газовые клапаны.
Предохранительный клапан полностью откроется, а
главный клапан, на котором монтированы регулировочные
органы, будет открываться в два такта. Первый такт
открытия мгновенный и при нём достигается пуской
расход. Второй такт происходит постепенно и по
его окончанию горелка доходит до максимальной
допустимой мощности, отрегулированной на регуляторе
максимального расхода. Во время первого розжига могут
наблюдаться блокировки по причине:
a) Из газового трубопровода не был в достаточной мере
удалён воздух, поэтому количества газа не хватает
для формирования стабильного пламени.
b) Блокировка с наличием пламени может быть вызвана
нестабильностью пламени из-за неправильного
соотношения воздуха/газа. Эту ситуацию можно
исправить изменением количества подачи воздуха
и/или газа до нахождения правильного соотношения.
Тот же недостаток может быть вызван неправильным
распределением воздуха/газа на головке горения.
Неисправность можно исправить устройством
регулировки головки горения, больше закрывая
(переместить назад) или открывая (переместить
вперёд) воздушный зазор между диском и газовым
распылителем. Для выполнения данной операции
используйте винт регулировки диска пламени.
5) С включенной горелкой довести значение расхода до
получения требуемой мощности (метан = 8550 кКал/
м3), выполнив считывание со счётчика. Данный расход
можно изменить на регуляторе клапана, выполняя
вышеописанные действия.
6) Проверьте, используя специальные приборы, что процесс
горения происходит исправно. Допустимое максимальное
содержание угарного газа (CO) = 0,1 %, со значением
двуокиси углерода (CO2) в пределах 8 - 10 %.
7) После регулировки нужно выключить и несколько раз
включить горелку для проверки исправного розжига.
N° 0002934080
N° 0002932102N1
СХЕМА РАСПОЛОЖЕНИЯ ДИСКА-ЭЛЕКТРОДОВ
ПРИНЦИПИАЛЬНАЯ СХЕМА РЕГУЛИРОВКИ
ВОЗДУХА И РАСПОЛОЖЕНИЕ ДИСКА - ЭЛЕКТРОДОВ
A = -Винт крепления воздушной заслонки
B = - Винт регулировки диска головки (закрутить для открытия
воздушного зазора между диском и головкой, открутить для
закрытия)
