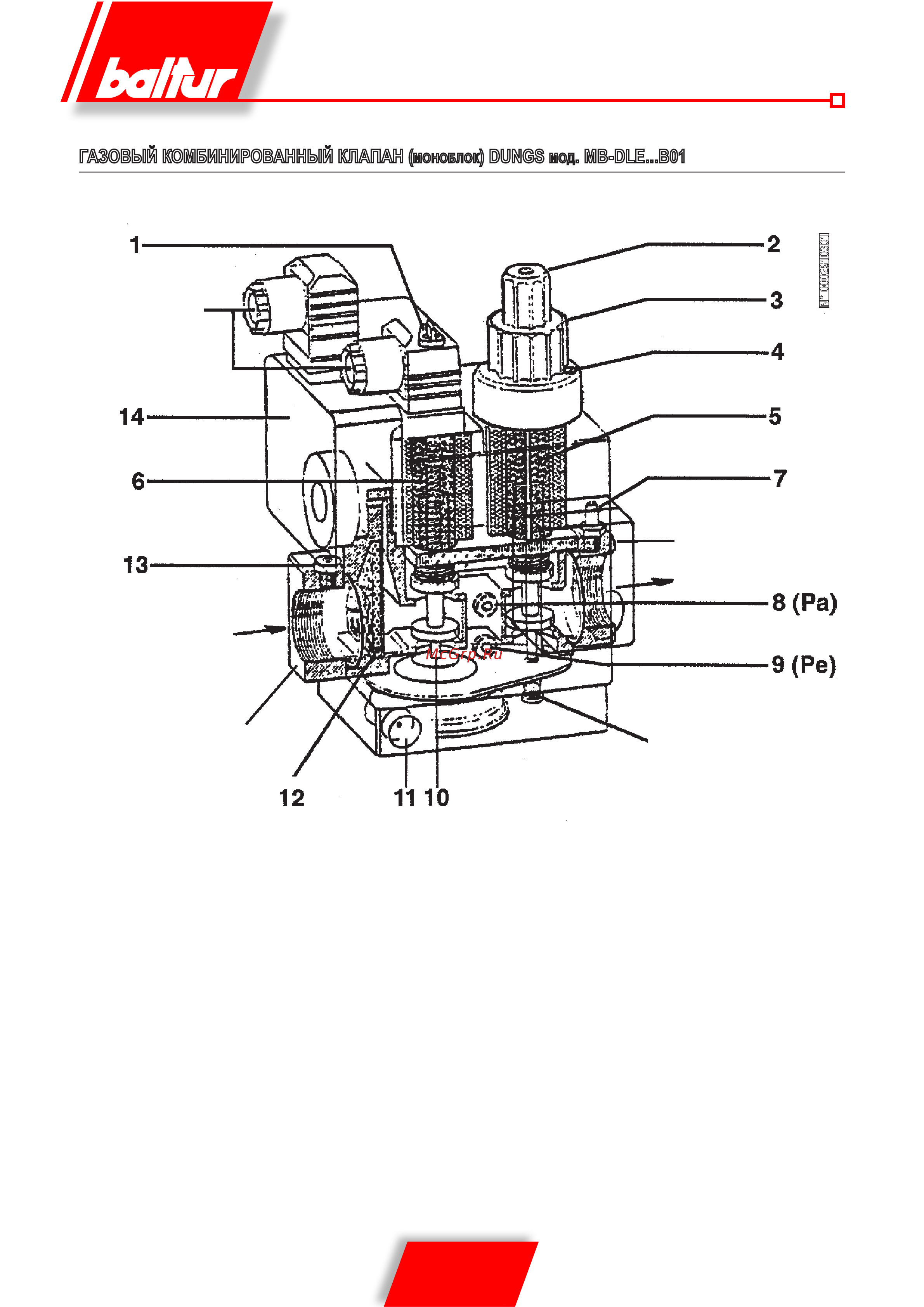

ГАзОВЫЙ КОМБИНИРОВАННЫЙ КЛАпАН (МОНОБЛОК) DUNGS МОД. MB-DLE...B01
направление потока
электрические
соединения
фланец на входе
фланец на выходе
заглушка
1 - Доступ к винту регулировки стабилизатора
2 - Ручка доступа к регулятору настройки расхода при розжиге
3 - Ручка регулировки максимального расхода
4 - Стопорный винт ручки регулировки
5 - Главный клапан (открытие в два такта)
6 - Предохранительный клапан (быстрого действия)
7 - Заборное отверстие для давления (контроль давления на выходе клапана)
8 - Заборное отверстие для давления на выходе стабилизатора (Pa)
9 - Заборное отверстие для давления на входе клапана (Pe)
10 - Стабилизатор давления
11 - Сброс давления стабилизатора
12 - Фильтр на входе
13 - Заборное отверстие для давления на входе клапана
14 - Прессостат минимального давления
