ГИДРАВЛИЧЕСКИЕ СОЕДИНЕНИЯ ИзЕЛьНОЕ
ТОпЛИВО)
Соединительные трубы бака горелки должны быть герметичны.
Рекомендуется использовать медные или стальные трубы
подходящего диаметра мотрите таблицу и чертёж). На
концах жёстких трубопроводов нужно устанавливать отсечные
вентили топлива.
Фильтр, фитинги и соответствующие соединительные ниппели
имеются в комплекте горелки.
На насосе имеются специальные места для крепления
контрольных приборов (манометра и вакууметра) (смотрите
рисунок). Для надёжного функционирования и без шума
необходимо, чтобы разряжение на всасывании не превышало
35 cm Hg, равных 0,46 бар. Максимальное давление на
всасывании и обратке - 1,5 бар.

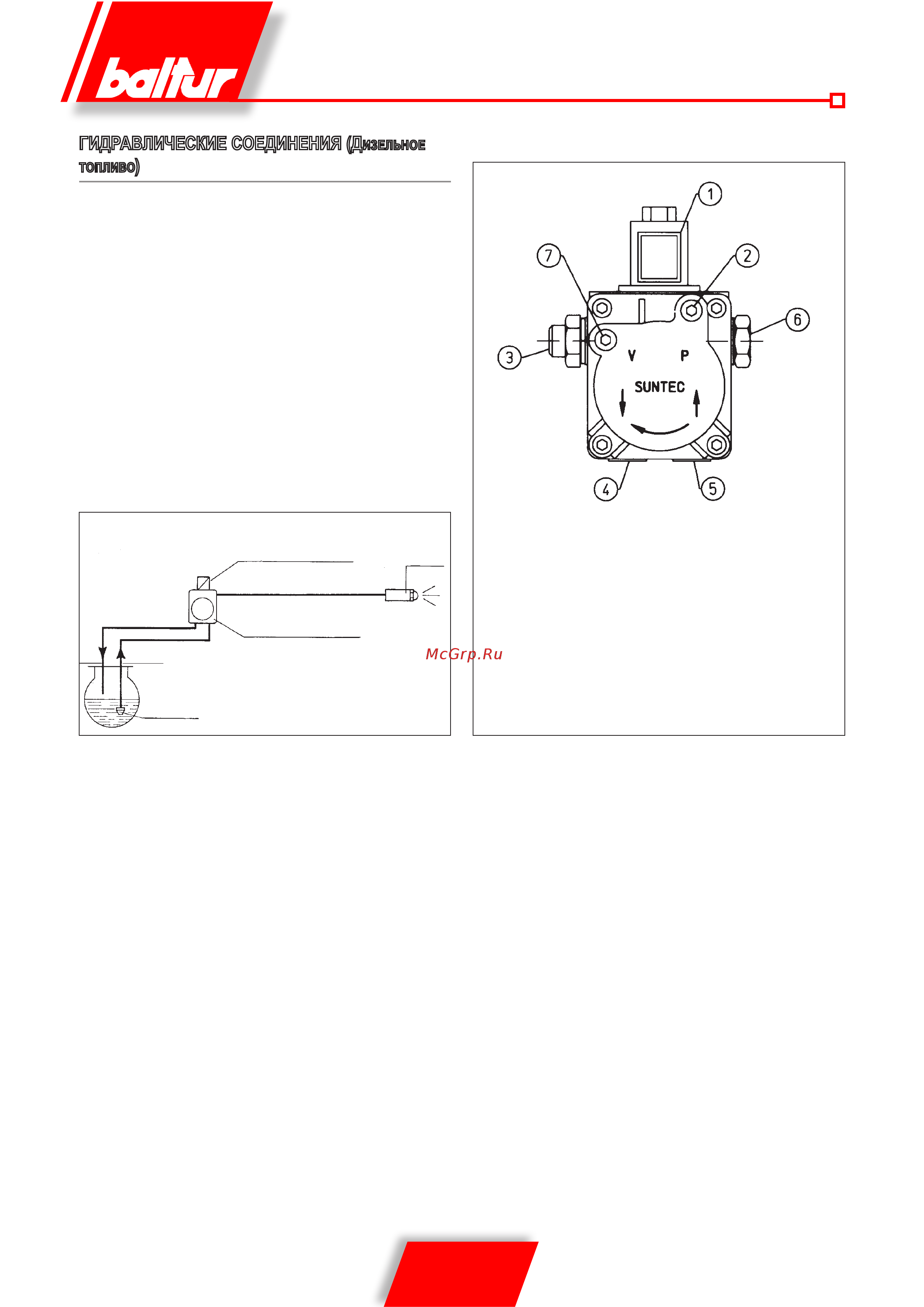

ПРИНЦИПИАЛЬНАЯ СХЕМА ГИДРАВЛИЧЕСКОГО
КОНТУРА
N° 8502
ДЕТАЛЬ НАСОСА SUNTEC AS 47C 1538
Донный клапан
Электроклапан
дизельного топлива
Форсунка
Насос (давление 12 бар
Обратка
Всасывание
N° 8930/1
1 ЭЛЕКТРОКЛАПАН (НОРМАЛЬНО ЗАКРЫТ)
2 МЕСТО ПРИСОЕДИНЕНИЯ МАНОМЕТРА И
ВЫПУСК ВОЗДУХА (1/8”) /
3 ВИНТ РЕГУЛИРОВКИ ДАВЛЕНИЯ
4 ОБРАТКА
5 ВСАСЫВАНИЕ
6 ПОДАЧА НА ФОРСУНКУ
7 МЕСТО СОЕДИНЕНИЯ ВАКУУМЕТРА (1/8”)
ПРИМ. Насос предварительно настраивается на
давление 12 бар.
