11
0°C~350°C
-20°C~150°C
0°C~350°C
-20°C~150°C
12
13
3 sec
14.3 14.3
12

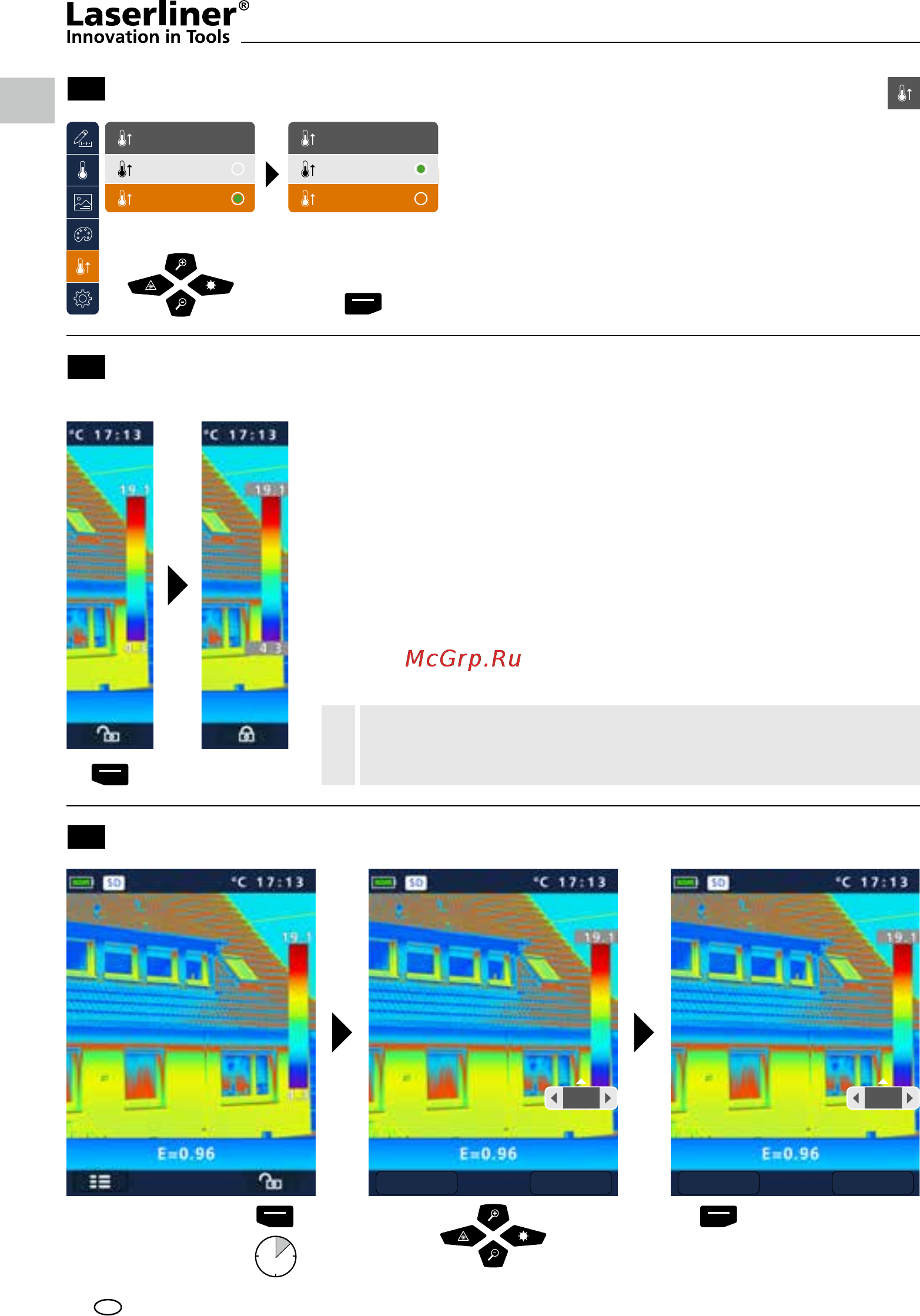

DE
Messbereich
Vorauswahl Messbereich:
-20°C … 150°C
(optimal für Innen- und Außenbereich)
0°C … 350°C
(optimal für industrielle Anwendungen)
automatischer Temperaturbereich
Mit dieser Einstellung wird der Temperaturbereich des IR-Bildes eingestellt
und die daraus resultierende Verteilung des Farbspektrums des Infrarot-
bildes. Das Farbspektrum des gemessenen IR-Bildes wird in Relation zum
Temperaturbereich und zur Farbskala ermittelt.
Die Farbverteilung des IR-Bildes wird anhand der gemessenen Min./Max.-
Werte automatisch und dynamisch im Bargraph angepasst.
auto man
manueller Temperaturbereich
In der manuellen Einstellung wird der Temperaturbereich nicht mehr durch
die gemessenen Min.-/Max.-Werte automatisch eingestellt, sondern durch
manuelle Werte festgelegt. Siehe hierzu Kapitel 13
Bei jedem Wechsel des Temperaturbereiches von AUTO zu
Manuell werden die jeweils letzten gemessenen Min.-/Max.-
Werte als Voreinstellung übernommen.
!
Temperaturbereich manuell / automatisch
Manueller Temperaturbereich
ok Abbrechen ok Abbrechen
Bereich Bereich
