FR

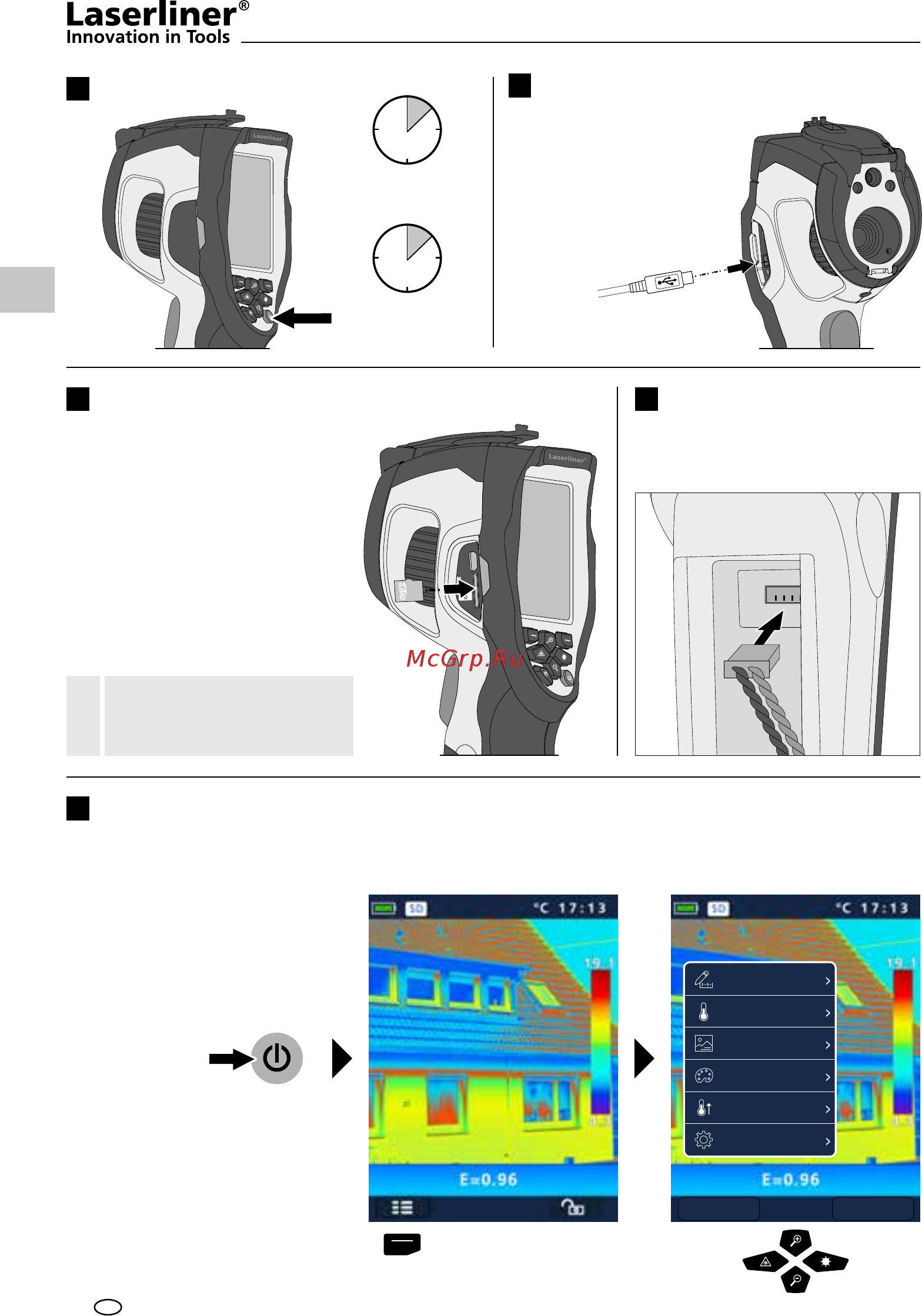

MARCHE / ARRÊT
MARCHE
ARRÊT
Chargement du pack d‘accus Li-ion
Pour la recharge du pack
d‘accus Li-ion, branchez
le bloc secteur/chargeur
fourni avec l‘appareil sur
la prise de recharge „l“
et raccordez-le à la source
de courant adaptée.
Il est possible d’utiliser
l’appareil pendant la charge.
Retirer / insérer
le bloc de piles Li-Ion
Pour introduire une micro carte SD,
ouvrez tout d‘abord le couvercle en
caoutchouc, puis placez la carte de
mémoire comme illustrée. Aucun
enregistrement n‘est possible sans
support de mémorisation.
Ouvrir le compartiment à piles (12).
Introduction de la micro carte SD
Configuration requise
de la carte SD:
microSDHC, class 10, FAT32
!
Menu principal
Il est possible de procéder aux réglages généraux et spéciques à la mesure dans le menu principal. Le
menu se contrôle à partir des quatre touches directes (b, c, f, g).
Mesure
Echelle
Palette
Emissivité
Réglage
Choisir Fermer
