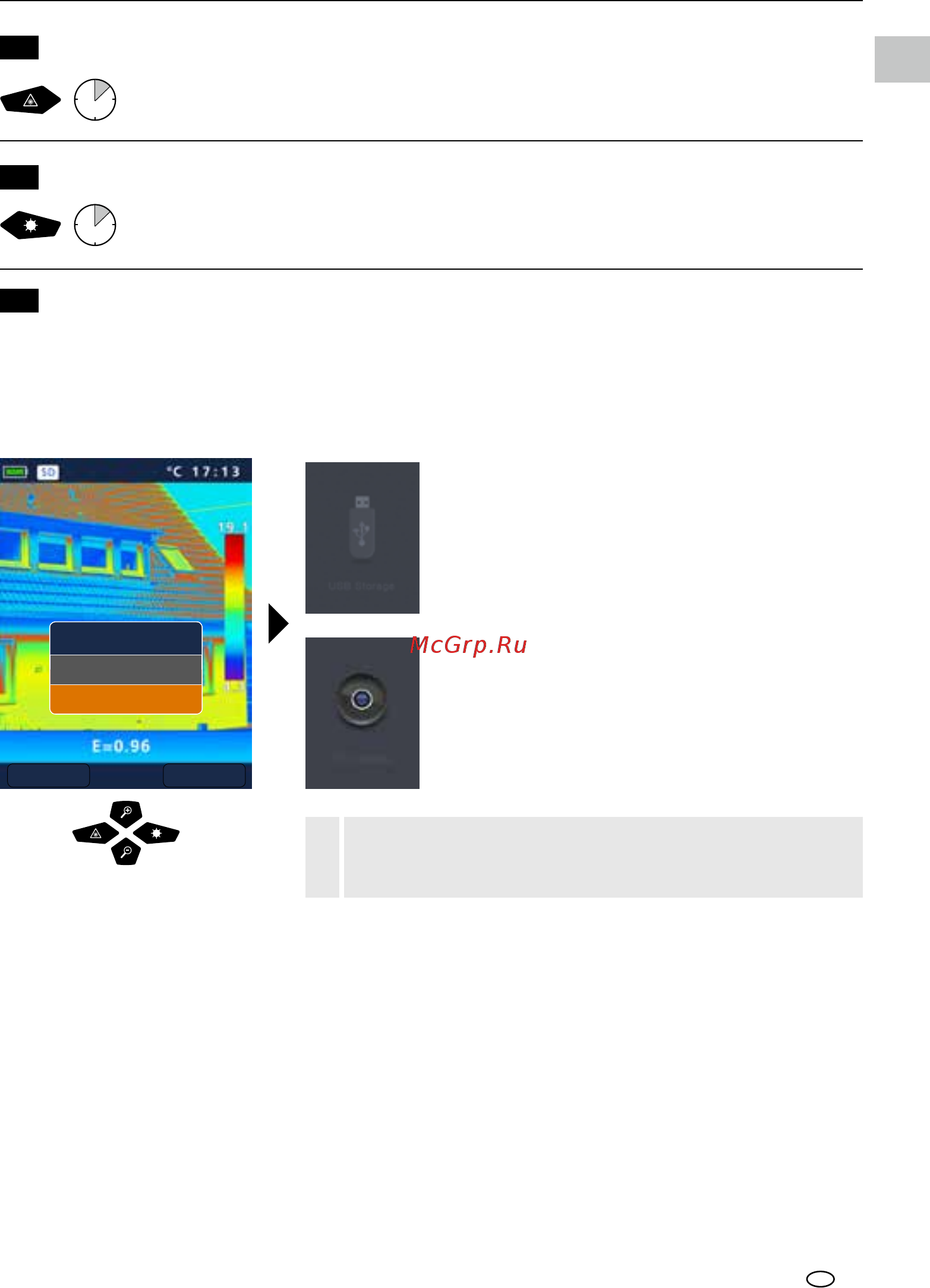

ThermoCamera Compact Plus / Pro
18
20
3 sec
3 sec
19
15
DE
Ziellaser
Mit Hilfe des Ziellasers werden bereichsspezische Messungen durch einfaches
Anvisieren erleichtert. Zum Ein- und Ausschalten Taste „b“ lange drücken.
USB-Datenübertragung
Die gespeicherten Daten auf der SD-Karte können entweder mit einem passenden Kartenlesegerät
oder über die USB-Schnittstelle auf den PC übertragen werden. Informationen zur Verbindung zwischen
Computer und Kartenadapter bzw. Kartenleser nden Sie im Handbuch zu Ihrem Kartenleser.
Durch langes Drücken der Taste „g“ wird die LED-Beleuchtung ein- bzw. ausgeschaltet.
LED-Beleuchtung
Übertragung über die USB-Schnittstelle
PC-Kamera
Die ThermoCamera Compact wird als
USB-Kamera angezeigt.
Speicher
Die SD-Karte wird als externer Datenträger
auf dem Computer angezeigt.
Die Funktion „PC-Kamera“ steht nur bei einem Windows-
PC zur Verfügung und kann mit einem DirectShow fähigen
VideoPlayer angezeigt werden.
!
ok Abbrechen
USB-Verbindung
PC-Kamera
Speicher
