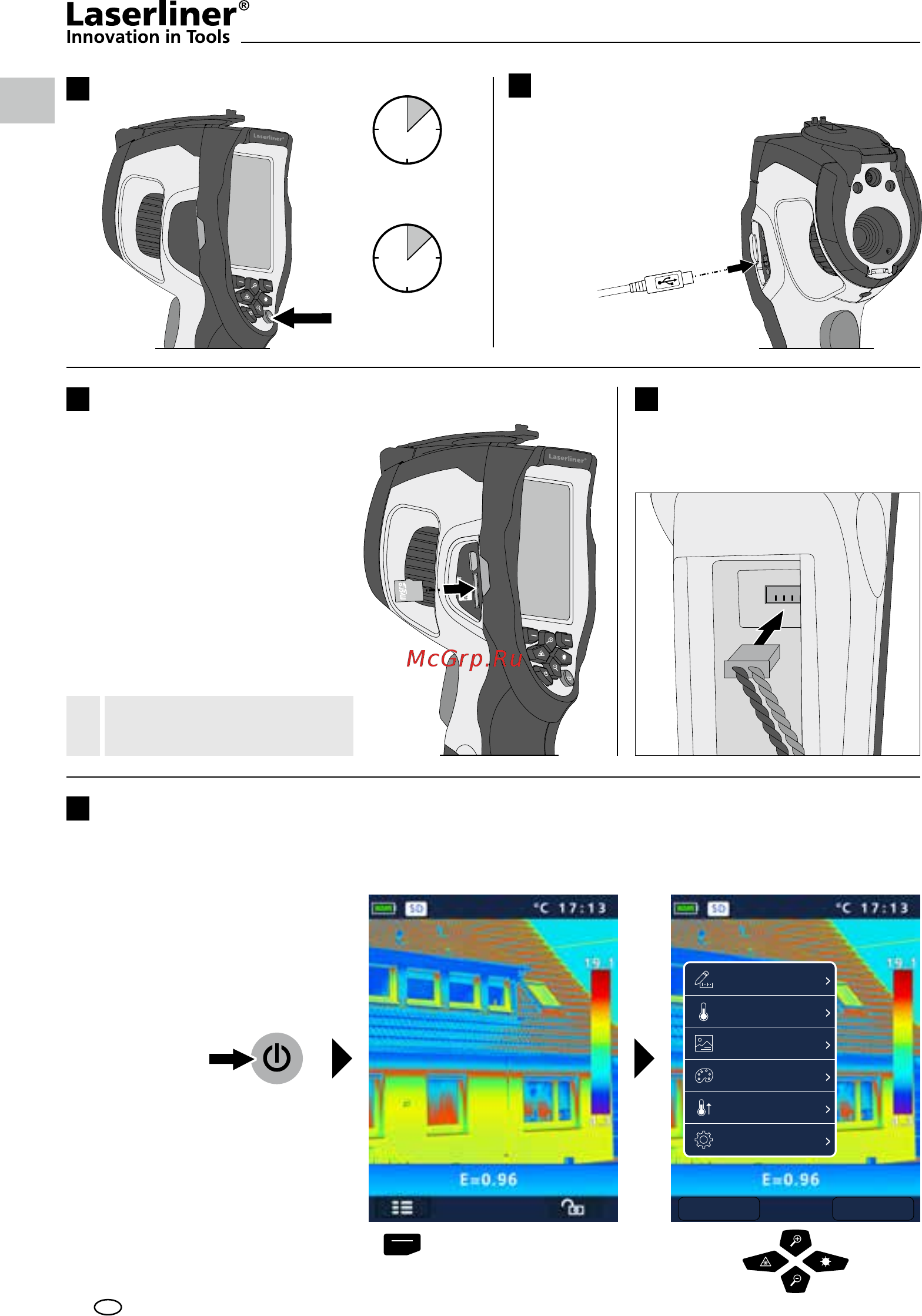

Laserliner ThermoCamera Compact Plus 082.083A [4/84] Hauptmenü
![Laserliner ThermoCamera Compact Pro 087.084A [4/84] Hauptmenü](/views2/1594295/page4/bg4.png)
1
4
5
1 sec
3 sec
2
3
04
DE
ON / OFF
ON
OFF
Li-Ion-Akkupack auaden
Schließen Sie zum Laden
des Li-Ion Akkupacks das
mitgelieferte Netz-/Lade-
gerät in die Ladebuchse
„l“ und verbinden es mit
einer entsprechenden
Stromquelle.
Ein Betrieb während
des Ladens ist möglich.
Li-Ion-Akkupack
entnehmen / einsetzen
Zum Einlegen einer Micro-SD-
Karte zuerst die Gummiabdeckung
öffnen und danach die Speicher-
karte gemäß Abbildung einsetzen.
Ohne Speichermedium sind keine
Aufzeichnungen möglich.
Akkufach (12) öffen.
Micro-SD-Karte einlegen
Voraussetzung SD-Karte:
microSDHC, class 10, FAT32
!
Hauptmenü
Über das Hauptmenü können allgemeine sowie messspezische Einstellungen vorgenommen werden. Das
Menü lässt sich über die vier Direkttasten (b, c, f, g) steuern.
Messung
Bereich
Palette
Emissivität
Einstell.
Auswählen Schließen
