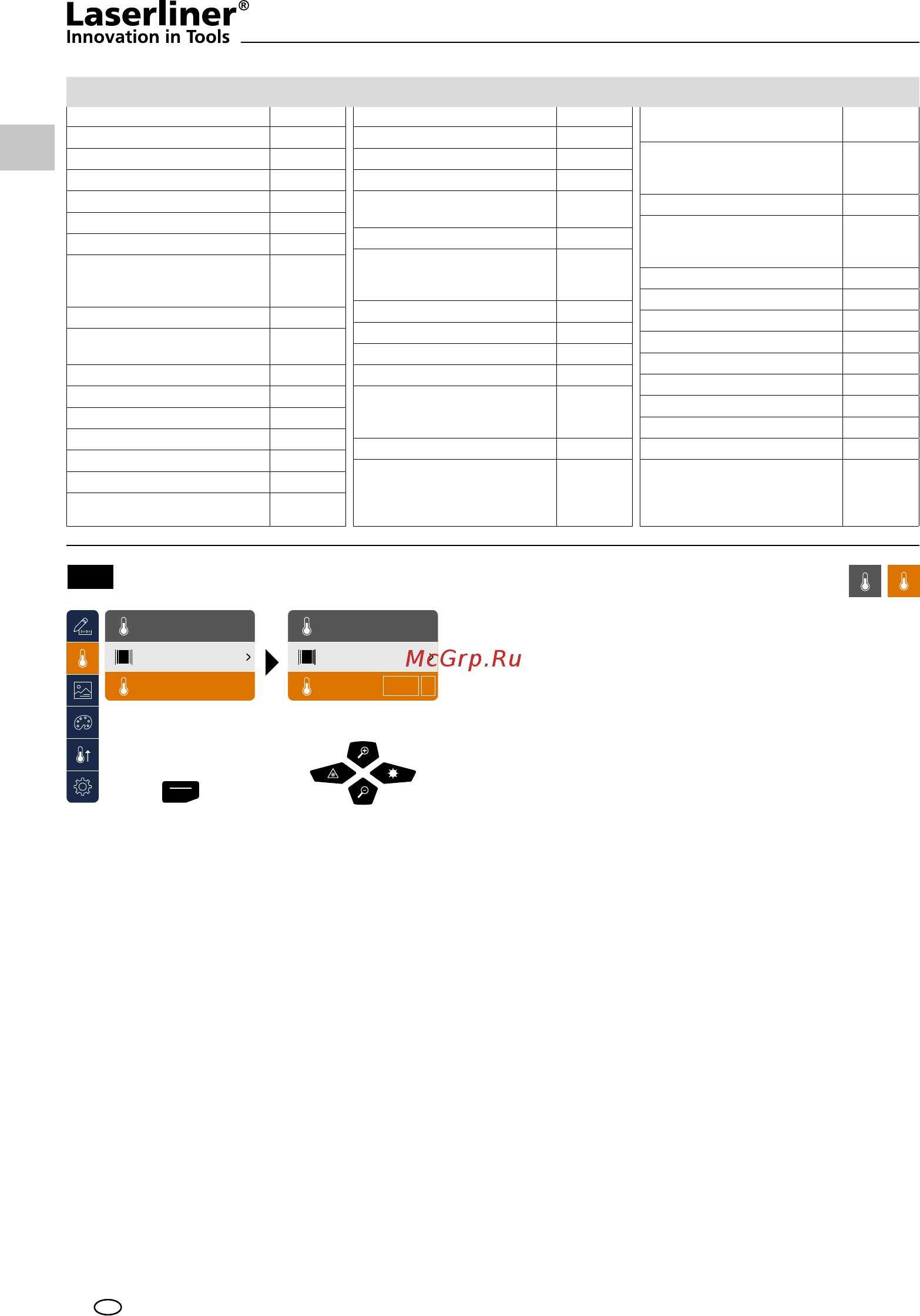

![Laserliner ThermoCamera Compact Plus 082.083A [26/84] Emissivity reflection temperature](/img/pdf.png)
Laserliner ThermoCamera Compact Plus 082.083A [26/84] Emissivity reflection temperature
![Laserliner ThermoCamera Compact Plus 082.083A [26/84] Emissivity reflection temperature](/views2/1594295/page26/bg1a.png)
8.2
32.4
1.00
32.4
1.00
+
–
26
GB
Asbestos 0.93
Asphalt 0.95
Basalt 0.70
Brick, red 0.93
Carborundum 0.90
Cement 0.95
Ceramics 0.95
China
Brilliant white
With glaze
0.73
0.92
Clay 0.95
Coal
Non-oxidised
0.85
Concrete, plaster, mortar 0.93
Cotton 0.77
Earthenware, matt 0.93
Fabric 0.95
Glass 0.90
Glass wool 0.95
Graphite 0.75
Gravel 0.95
Grit 0.95
Gypsum 0.88
Gypsum cardboard 0.95
Heat sink
Black, anodized
0.98
Human skin 0.98
Ice
Clear
With heavy frost
0.97
0.98
Laminate 0.90
Lime 0.35
Lime malm brick 0.95
Limestone 0.98
Marble
Black, dull finish
Greyish, polished
0.94
0.93
Masonry 0.93
Paint
Black, matt
Heat-resistant
White
0.97
0.92
0.90
Paper
All colours
0.96
Plastic
Translucent
PE, P, PVC
0.95
0.94
Quartz glass 0.93
Rubber
Hard
Soft, grey
0.94
0.89
Sand 0.95
Screed 0.93
Snow 0.80
Soil 0.94
Tar 0.82
Tar paper 0.92
Transformer paint 0.94
Wallpaper, light-coloured 0.89
Water 0.93
Wood
Untreated
Beech, planed
0.88
0.94
Nonmetals
Emissivity: Reection temperature
Reection temperature
Infrared measurements of specic objects can be affected by reection from other objects nearby or even
from the ambient air because the measured object cannot be fully isolated. The reection temperature
setting can help compensate for the interference. The reection temperature is generally the same as the
ambient temperature. However, if larger objects with signicantly different temperatures (approx. > 20 °C)
are in close proximity to the measured area, its effects must be taken into account. For this purpose,
follow these steps:
1. Set emissivity coefcient to 1.0
2. Blur the object out of focus (Refer to Section 14)
3. Aim the camera in the opposite direction of the actual measured object
4. Determine the average temperature
5. Set the average temperature as the reection temperature
Object Para
T.Re.
Emiss
Object Para
T.Re.
Emiss
